壓力是僅次于溫度的第二大測量變量。工業人都知道，在工業生產的過程行業里，壓力變送器對保證安全和高效的生產扮演著重要的地位。每年全球會生產數百萬個壓力測量?jī)x表，以滿足客戶的需求。本文賢集網小編就帶你詳細了解壓力變送器的系列知識。

壓力變送器主要用于測量氣體、液體和蒸汽的壓力、負壓和絕對壓力等參數，然后將其轉換成4-20mA.DC信號輸出。

壓力測量在工業中的使用正變得越來越廣泛。它們能直觀地顯示出各個工序環節的壓力變化，洞察產品或介質流程中的條件形成，監視生產運行過程中的安全動向，并通過自動連鎖或傳感裝置，構筑了一道迅速可靠的安全保障，為防范事故、保障人身和財產安全發揮了重要作用。

壓力變送器的選型

一般包括GP型（表壓力）和AP型（絕對壓力）兩種類型。
GP和AP型與智能放大板結合，可構成智能型壓力變送器，它可以通過符合HART協議的手操器相互通訊，進行設定和監控.GP型壓力變送器的δ室,一側接受被測壓力信號，另一側則與大氣壓力貫通，因此可用于測量表壓力或負壓。

Ap型絕對壓力變送器的δ室一側接受被測絕對壓力信號，另一側被封閉成高真空基準室，它可以測量排氣系統、蒸餾塔、蒸發器和結晶器等的絕對壓力！

壓力變送器是如何測量的?
如果你仔細觀察下工業壓力傳感器，會發現幾乎每個傳感器都使用隔膜來測量壓力。壓力的影響使膜片產生形變，并且這種形變導致電阻、電容、磁阻或產生的電壓發生變化。以下是各種壓力變送器工作原理的簡要說明：

1.電阻壓力測量
電阻壓力測量可細分為電位計、應變片和壓阻壓力測量。這幾種的原理都是所測得的壓力會引|起傳感器內的電阻變化。這可以通過旋轉電位計或擴展及收縮金屬或半導體應變儀應變片來完成測量。電阻變化是所測壓力的量度。
2壓電壓力測量
壓電壓力測量使用單晶石英晶體。當在一定方向上對該晶體施加壓力時，在晶體的相對表面.上會產生正電荷和負電荷。這種電荷會在晶體上產生與所測壓力成比例的電壓。該電壓可以被放大并轉換為變送器的電流輸出信號。
壓電壓力測量?jī)H適用于測量動態至準靜態壓力。由于電荷泄漏會導致晶體電信號迅速，此無法真正測量靜壓。
3.電容式壓力測量
電容性壓力測量的原理基于金屬膜片和固體金屬板之間的電容變化。當膜片在過程壓力的影響下彎曲時,兩個板之間的距離會減小，這會增加電容器的電容。
二次電子設備測量該電容并將其轉換為比例壓力信號。電容式壓力測量具有很高的靈敏度，可以測量非常低的壓力。
4.諧振線壓力測量
由磁場驅動的振蕩器電路會導致導線以其共振頻率振蕩。導線的一側牢固地固定到靜態部件，而另一側則連接到膜片。彈簧使電線預緊。由于過程壓力對隔膜的影響，金屬絲將在壓力升高時拉伸，而在壓力降低時收縮。共振頻率將相應地增加或減少。數字計數器測量諧振頻率的變化，并將其信號傳遞給微芯片，該微芯片還處理線性化補償和溫度補償。
5.感應壓力測量
感性壓力測量的原理基于由于牢固連接到壓力感測元件的鐵磁芯的位移而引|起的線圈阻抗的變化。波登管可用作壓力感應元件。壓力對壓力感測元件的影響導致鐵磁芯的位移。由此導致的線圈阻抗變化與測得的壓力成正比。運用這種測量原理的典型是LVDT (線性可差動變壓器)傳感器和可變磁阻傳感器。

6.光學壓力測量
光學傳感器使用玻璃纖維來傳輸光束。該光束的特征在于強度、頻率、相位和偏振等參數。當玻璃纖維承受過程壓力時，這些參數中的一-個或多個將發生變化。這些參數的變化是所測壓力的量度。

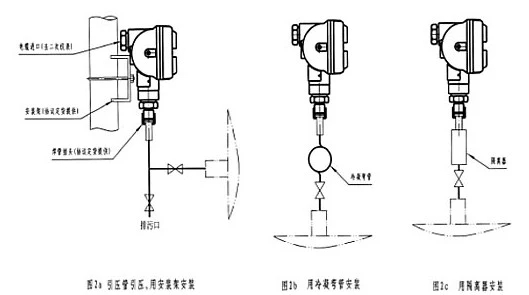

壓力變送器選取壓點符合的幾個規定：
1、測量氣體壓力時，取壓點應在工藝管道的上半部。
2、測量液體壓力時，取壓點應在工藝管道的下半部與工藝管道的水平中心線成0~45°夾角的范圍內。
3、測量蒸汽壓力時，取壓點取在工藝管道的上半部以及下半部與工藝管道水平中心線成0~45°夾角的范圍內。

4、壓力取源部件的安裝位置，應選擇在工藝介質流束穩定的管段。
5、壓力取源部件與溫度取源部件在同一管道上時，壓力取源部件應安裝在溫度取源件的上游側。
6、壓力取源部件的端部不應超出工藝設備和工藝管道的內壁。
7、在垂直工藝管道上測量帶有灰塵、固體顆粒或沉淀物等混濁介質的壓力時，取源部件應傾斜向上安裝，與水平線的夾角應大于30度，在水平工藝管道上宜順流束成銳角安裝。

8、壓力變送器安裝位置應光線充足，操作和維護方便，不宜安裝在振動、潮濕、高溫、有腐蝕性和強磁場干擾的地方。

9、壓力變送器 安裝位置應盡可能靠近取源部件。測量低壓的變送器的安裝高度宜與取壓點高度一致，尤其是測量液體介質和可凝性氣體介質。
10、測量氣體介質壓力時，變送器安裝位置宜高于取壓點，測量液體或蒸汽壓力時，變送器安裝位置宜低于取壓點，目的在于減少排氣、排液附加設施。

壓力變送器使用過程應注意考慮下列情況：
1、變送器上切勿使用高于36V的電壓，容易導致?lián)p壞。
2、變送器切勿用硬物碰觸膜片，會損壞隔膜片。
3、被測介質不能結冰，否則傳感器元件隔離膜片容易損傷，導致變送器破壞。
4、在測量蒸汽或其他高溫介質時，其溫度不應超過變送器使用時的極限溫度，否則必須使用散熱裝置。

5、在測量蒸汽或其他高溫介質時，為使變送器和管道連在一起，應使用散熱管，并使用管道上的壓力傳至變壓器。當被測介質為水蒸氣時，散熱管中要注入適量的水，以防過熱蒸汽直接與變送器接觸，致使損壞傳感器。
6、在壓力傳輸過程中，應注意幾點：變送器與散熱管連接處不可漏氣；在打開閥門時要小心，以免被測介質直接沖擊、損壞傳感器膜片；必須保持管路暢通，避免管道中的沉積物彈出并損壞傳感器膜片。

壓力變送器廠家一般質保一年，有的質保兩年，但是沒有哪個廠家會經常去給你維護壓力變送器，所以我們還是需要了解一下：

1、防止渣滓在導管內沉積和變送器與腐蝕性或過熱的介質接觸。
2、測量氣體壓力時，取壓口應開在流程管道頂端，并且變送器也應安裝在流程管道上部，以便積累的液體容易注入流程管道中。
3、測量液體壓力時，取壓口應開在流程管道的側面，以避免沉積積渣。
4、導壓管應安裝在溫度波動小的地方。
5、測量液體壓力時，變送器的安裝位置應避免液體的沖擊（水錘現象），以免變送器過壓損壞。
6、冬季發生冰凍時，安裝在室外的變送器必須采取防凍措施，避免引壓口內的液體因結冰體積膨脹，導致變送器損失。
7、接線時，將電纜穿過防水接頭或繞性管并擰緊密封螺帽，以防雨水等通過電纜滲漏進變送器殼體內。
8、測量蒸汽或其它高溫介質時，需接加緩沖管（盤管）等冷凝器，不應使變送器的工作溫度超過極限。
