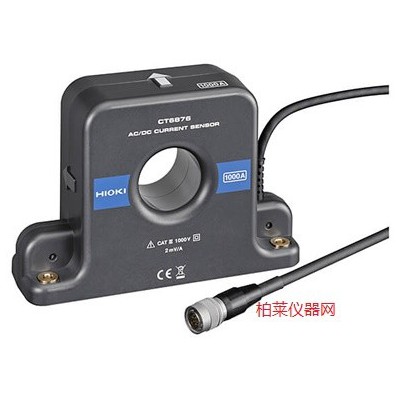

日置 CT6875 AC/DC電流傳感器
日置 CT7642 AC/DC電流傳感器
日置 CM4375 C/DC鉗形表
日置 3274 鉗式電流探頭
日置 TM6102RGB激光測量儀
日置 3244-60卡片型萬用表

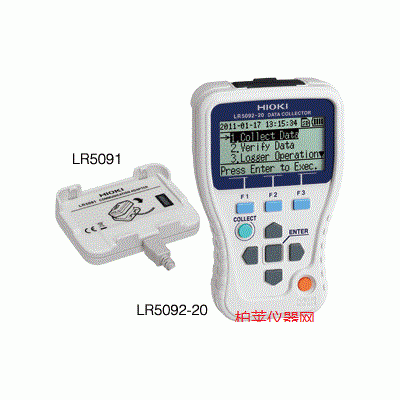

日置 LR5091通訊轉換器
日置 BT3564|BT3561電池測試儀
日置 LR8432熱流數據采集儀
日置 MR9321-01邏輯探頭
1臺儀器即可測量沖擊電流、微小電流和高速電流
● 30A、5A、0.5A共3檔量程，1臺儀器可進行30A大電流到微小電流的波形觀測
● 寬頻帶：DC~50MHz
● 高信噪比和10倍輸出速率：示波器的最高電壓靈敏度設置為1 mV / div，可實現100μA/ div波形顯示
● 直接輸入示波器的BNC端子※1
※1如果將本機的金屬BNC端子連接到存儲記錄儀的樹脂BNC端子，樹脂端子可能會變形或損壞。 為避免損壞，請直接連接波形觀測設備的BNC端子。
| 頻率帶寬 | DC?50 MHz (-3dB) |
|---|---|
| 上升時間 （10%~90%） | 7.0 ns以下 |
| 延遲時間 | 30A量程: 12 ns, 5A量程: 12 ns, 0.5A量程: 13 ns 相對于上升時間1ns 的輸入信號的延遲時間 |
| 噪音 | 75 μA rms以下 (0.5 A量程, 帶寬20 MHz的測試儀) |
| 最大額定電流 | 30A量程: 30 A rms, 5A量程: 5 A rms, 0.5A量程: 0.5 A rms (按DC, 正弦波規定/ 有頻率降額) |
| 最大峰值電流 | 30A量程: ±50 A peak (最大是持續2s 以內), 5A量程: ±7.5 A peak, 0.5A量程: ±0.75 A peak (< 10 MHz), ±0.3 A peak (≥ 10 MHz) |
| 振幅精度 | 30A量程: ±3.0% rdg. ±1 mV, (Typical) ±1.0% rdg. ±1 mV (≤ 10 Arms, DC, 正弦波45～66 Hz, 各量程的最大峰值電流內) 5A量程: ±3.0% rdg. ±1 mV, (Typical) ±1.0% rdg. ±1 mV (DC, 正弦波45～66 Hz, 各量程的最大峰值電流內) 0.5A量程: ±3.0% rdg. ±10 mV, (Typical) ±1.0% rdg. ±10 mV (DC, 正弦波45～66 Hz, 各量程的最大峰值電流內 |
| 輸出率 | 30A量程: 0.1 V/A, 5A量程: 1 V/A, 0.5A量程: 10 V/A, ※測試儀的輸出在內部終止。連接到高輸入阻抗電壓輸入設備，例如1MΩ。 |
| 可測導體直徑 | φ 5 mm以下（絕緣導體） |
| 電源 | 通過電源3269、探頭電源單元Z5021供電 |
| 線長 | 傳感器線纜( 轉接盒- 傳感器之間) : 1.5 m, 電源線: 1.0 m （電源插頭：雷莫/ FFA.0S.304.CLAC37Y） |
| 體積及重量 | 傳感器部分: 155W × 18H × 26D mm, 轉接盒部分: 45W × 120H × 25D mm, 終端部分: 29W × 83H × 40D mm, 370 g |
| 附件 | 使用說明書×1，攜帶包×1 |
