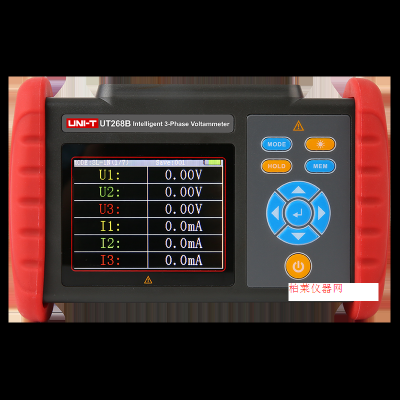

優利德 UT268B大口徑三相數字相位伏
優利德 UT362 數字式風速儀
優利德 UTD7102BG|UTD7072BG數字存

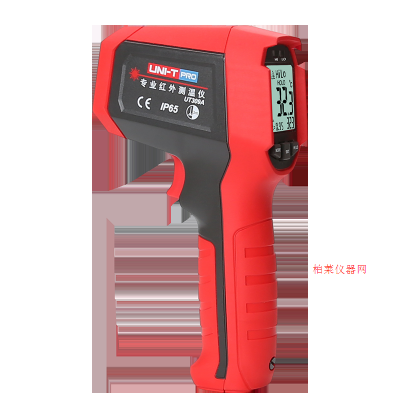

優利德 UT309A專業紅外測溫儀

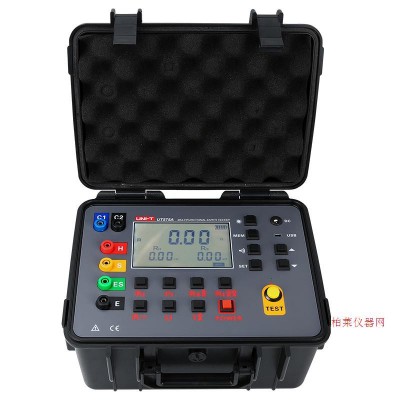

優利德 UT575A雙鉗式接地電阻測試儀
優利德 UT8805N臺式數字萬用表
優利德 UT281E專業柔性鉗表
優利德 UTD8302W 數字存儲示波器
優利德 UT505A 手持式絕緣電阻測試
產品特性及特點：
頻率范圍為：9kHz ~ 1.5 GHz
幅度精度典型值 ：≤ ±0.5dB
輸出功率：-120dBm到+10dBm
支持各種模擬調制：AM/FM/ФM
支持脈沖調制，最大最小脈沖周期分別可達160s和200ns
支持ASK/PSK/FSK等多種數字調試信號輸出
作為上變頻裝置，允許外輸入中頻信號
提供內部調制源：正弦波，方波，三角波，鋸齒波
標配USB/LAN接口，提供標準的SCPI命令集
功耗低、重量輕和體積小巧的特點，適合系統集成和安裝
支持NeptuneLab實驗室管理系統；
| 型號 | UTG9015RF | UTG9030RF | ||
| 頻率 | ||||
| 頻率范圍 | 9kHz～1.5GHz | 9kHz～3.0GHz | ||
| 頻率分辨率 | 0.23Hz | |||
| 基準頻率 | 10MHz | |||
| 溫度穩定度 | ±0.5ppm | |||
| 老化率 | ±1ppm/年 | |||
| 內部參考輸出 | 典型值 | 10MHz，+2dBm | ||
| 頻譜純度 | ||||
| 諧波 | 典型值 | ≤-30dBc | ||
| 非諧波 | 典型值 | ≤-50dBc | ||
| 單邊帶相噪 | f = 300MHz | -100dBc/Hz@10kHz；-115dBc/Hz@100kHz | ||
| f = 1GHz | -90dBc/Hz@10kHz；-105dBc/Hz@100kHz | |||
| 幅度 | ||||
| 輸出功率范圍 | -120dBm～+10dBm | |||
| 設置分辨率 | 0.01dB | |||
| 電平誤差 | +10dBm～-80dBm：≤ ±0.5dB | |||
| -80dBm～-120dBm：≤ ±1dB | ||||
| VSWR | ≤ 1.8 | |||
| 電平設置 | ||||
| ALC功能 | 有 | |||
| ALC動態范圍 | 50dB（典型值） | |||
| 電平設置時間 | ≤5ms（ALC打開） | |||
| 最大反向功率 | 1W | |||
| 掃描功能 | ||||
| 掃描模式 | 頻率掃描、幅度掃描、幅頻掃描 | |||
| 掃描方式 | 步進掃描，列表掃描 | |||
| 掃描模式 | 單次、連續 | |||
| 步進變化 | 線性變化 | |||
| 掃描點數 | 步進掃描 | 2～65535 | ||
| 列表掃描 | 2～16383 | |||
| 駐留時間 | 20ms～ 50s | |||
| 觸發方式 | 自動、外部觸發 | |||
| 內部調制源（LF） | ||||
| 波形 | 正弦波，方波，三角波，鋸齒波 | |||
| 頻率范圍 | 正弦波 | 0.1Hz～ 1MHz | ||
| 方波 | 0.1Hz ～20kHz | |||
| 三角波，鋸齒波 | 0.1Hz～100kHz | |||
| 分辨率 | 0.01Hz | |||
| 輸出電壓 | 設置范圍 | 200mVp-p～1.0Vp-p | ||
| 分辨率 | 1mV | |||
| 模擬調制 | ||||
| AM | 調制深度 | 0％～100％ | 0％～100％ | |
| 調制速率 | 20Hz～1MHz | 1Hz～25kHz | ||
| FM | 最大頻偏 | 5MHz | 2MHz | |
| 調制速率 | 20Hz～1MHz | 1Hz～25kHz | ||
| PM | 調制相位 | 0°～360° | 0°～360° | |
| 調制速率 | 20Hz～1MHz | 1Hz～25kHz | ||
| 脈沖調制 | ||||
| 上升/下降時間 | 10%/90% | 100ns(典型值) | ||
| 脈沖周期 | 設置范圍 | 200ns～160s | ||
| 分辨率 | 100ns | |||
| 脈沖寬度 | 設置范圍 | 100ns～(160s-100ns) | ||
| 分辨率 | 100ns | |||
| 通斷比 | 典型值 | 70dB | ||
| 觸發方式 | 自動，外觸發，按鍵觸發 | |||
| I/Q數字調制 | ||||
| 調制源 | 內部 | 外部、內部 | ||
| 調制帶寬 | 外部調制 | —— | ≤ 20MHz | |
| 內部調制 | —— | ≤ 20MHz | ||
| 外部數據輸入 | 數據格式 | —— | Arb方式 | |
| 內部基帶數據調制格式 | ASK/2FSK/4FSK/8FSK /2PSK/4PSK/8PSK | ASK/2FSK/4FSK/MSK/GMSKBPSK/π/2-DBPSK/QPSK/OQPSK/π/4-QPSK/π/4-DQPSK/8PSK/π/8-D8PSK /16QAM/32QAM/64QAM/ 128QAM | ||
| 成型濾波器 | —— | 高斯、升余弦、根升余弦 | ||
| 接口 | ||||
| 輸入接口 | BNC, 50 Ω | 外中頻輸入、外脈調輸入、10MHz參考輸入 | ||
| BNC, 1kΩ | 外觸發輸入 | |||
| 輸出接口 | N型, 50 Ω | 射頻輸出 | ||
| BNC, 50 Ω | LF輸出 | |||
| 通信接口 | USB2.0、LAN10/100 base-T | |||
| 基本數據 | ||||
| 工作溫度范圍 | 典型范圍 | 0℃ 至+45℃ | ||
| 儲存溫度范圍 | -40℃至 +70℃ | |||
| 電源 | AC | 110V～240V，50Hz /60Hz | ||
| 尺寸 | 寬 × 高 × 深 | 265mm×110mm×320mm | ||
| 重量 | ≤5kg | |||
