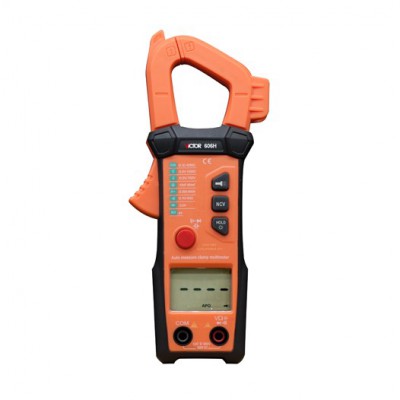

VICTOR 606G/606H數字鉗形表
VICTOR 1601全智能無線高低壓核相儀又名全智能無線高壓語音核相儀、無線高壓核相器，簡稱核相儀或核相器，由無線接收器、XY探測器、伸縮絕緣桿等組成。接收器采用3.5寸真彩液晶屏，同屏顯示核相結果、相位、頻率、向量圖指示，有“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀。空曠地面核相距離可達150m遠，能對10V～550kV的電壓線路全智能核相，其中35kV及以下的裸導線可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全！本核相儀同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷等。
技術規格
| 功 能 | 無線高低壓語音核相、頻率、相位、相序、驗電測試 |
| 電 源 | DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時 |
| 傳輸方式 | 315MHz、433MHz無線傳輸 |
| 核相距離 | 距離約150米 |
| 顯示模式 | 3.5寸真彩液晶屏顯示 |
| 量 程 | 核相電壓等級：AC 10V～550kV |
| 相位：0.0°～360.0° | |
| 頻率：45Hz～75Hz | |
| 分 辨 率 | 0.1°；0.1Hz |
| 精 度 | 相位：≤±10° (23℃±5℃，80%RH以下) |
| 頻率：≤±2Hz (23℃±5℃，80%RH以下) | |
| 相別定性 | 同相:－30°～30°；異相: 90°～150°和210°～270° |
| 語音功能 | 同相、異相、X信號正常、Y信號正常等語音功能 |
| 絕緣桿尺寸 | 拉伸后長約3.2m；收縮后長約0.6m |
| 數據存儲 | 9999組 |
| 核相方式 | 接觸核相：35kV以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作) |
| 非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作) | |
| 驗電指示 | 探測器“嘟--嘟--嘟”蜂鳴聲 |
| 換 檔 | 自動換檔 |
| 采樣速率 | 2次/秒 |
| 儀表尺寸 | 探測器：長寬厚145mm×60mm×48mm |
| 接收器：長寬厚250mm×100mm×40mm | |
| 背光控制 | 按上下箭頭鍵調整背光亮度 |
| 感應強度控制 | 根據感應的電場強不同，探測器能自動控制放大倍數，便于排線密集場所核相 |
| 數據保持 | 測試模式下按HOLD鍵保持數據，再按HOLD鍵取消保持 |
| 退出功能 | 按ESC鍵退出當前功能界面，返回上級目錄 |
| 數據查閱 | 按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據 |
| 無信號指示 | 當接收器沒有收到發射信號時動態顯示“----”符號 |
| 自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
| 電池電壓 | 當電池電壓低于3.2V時： 探測器：電源指示燈慢閃，提醒充電； 接收端：電池電壓低符號顯示，提醒充電 |
| 額定電流 | 探測器：35mA max；接收器：300mA max |
| 儀表質量 | 探測器：205g(含電池) |
| 接收器：395g(含電池) | |
| 絕緣桿：1.45kg | |
| 總質量：9.8kg(含儀表箱) | |
| 工作溫濕度 | -10℃～40℃；80%Rh以下 |
| 存放溫濕度 | -10℃～60℃；70%Rh以下 |
| 干 擾 | 無特強電磁場；無433MHz 、315MHz同頻干擾 |
| 絕緣強度 | 絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間) |
| 探測器：2000V/rms(外殼兩端之間) | |
| 接收器：2000V/rms(外殼兩端之間) | |
| 結 構 | 防滴漏Ⅱ型、IP63 |
| 適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求 |
| 符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準 |
裝箱單
| 探測器 | 2個(X、Y各1個) |
| 接收器 | 1臺 |
| 天線 | 3根 |
| 伸縮絕緣桿 | 2根 |
| 鋁箱 | 1個 |
| 探鉤、探針 | 4只（各2只） |
| USB充電器、充電線 | 1套 |
| 鋰電池 | 3個(儀表內) |
| 自校線 | 1根 |
| 用戶手冊、保修卡、合格證 | 1套 |
