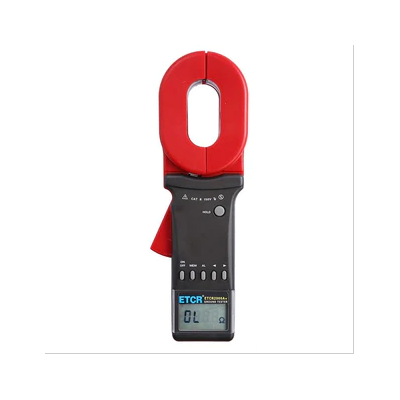

銥泰 ETCR2800C非接觸式接地電阻在

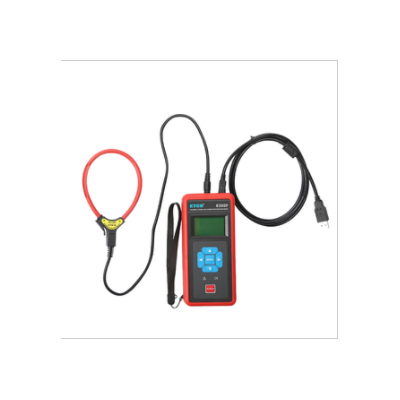

銥泰 TCR8300F-100*1一通道柔性線圈
銥泰 ETCR068HA|ETCR068H高壓鉗形電
銥泰 ETCR3460A絕緣電阻測試儀
銥泰 ETCR6600鉗形漏電流表
銥泰 ETCR3700C等電位測試儀
銥泰 ETCR8600B漏電保護器測試儀
銥泰 ETCR3400C絕緣電阻測試儀
銥泰 ETCR8300A-040A*1一通道電流監
銥泰 ETCR9620B|ETCR9620無線低壓電
型號類別
產品名稱 | 產品型號 | 功能 | 備注 |
數字式接地電阻測試儀 | ETCR3000C | 接地電阻測試 接地電壓測試 | |
接地電阻/土壤電阻率測試儀 | ETCR3100C | 接地電阻測試 接地電壓測試 土壤電阻率測試 | |
雙鉗接地電阻測試儀 | ETCR3200C | 接地電阻測試 接地電壓測試 土壤電阻率測試 電流、漏電流測試 |
二．技術規格
1．基準條件和工作條件
影響量 | 基準條件 | 工作條件 | 備注 |
環境溫度 | 23℃±1℃ | -10℃～40℃ | ---- |
環境濕度 | 40%～60% | ＜80% | ---- |
儀表工作電壓 | DC 7.8V±0.1V | DC 7.8V±0.6V | ---- |
輔助接地電阻值 | ＜100Ω | ＜30kΩ | ---- |
干擾電壓 | 無 | ＜20V | ---- |
干擾電流 | 無 | ＜2A | ---- |
測R時電極間距 | a＞5d | a＞5d | ---- |
測ρ時電極間距 | a＞20h | a＞20h | ---- |
2．一般規格
功 能 | 二三四線測量接地電阻、土壤電阻率；接地電壓、交流電壓測量 |
電 源 | DC 7.4V 2600mAh 可充鋰電池，電池充滿約8.4V |
量 程 | 接地電阻：0.00Ω～30.00kΩ |
土壤電阻率：0.00Ωm～9000kΩm | |
接地電壓：0V～600V | |
測量方式 | 精密4線、3線法測量、簡易2線測量接地電阻 |
測量方法 | 接地電阻：額定電流變極法，測量電流20mA Max 土壤電阻率：四極法(溫納法) 對地電壓：平均值整流(P(S)-ES接口間） |
測試頻率 | 128Hz/111Hz/105Hz/94Hz(AFC) |
短路測試電流 | AC 20mA max |
開路測試電壓 | AC 40V max |
測試電壓波形 | 正弦波 |
電極間距范圍 | 可設定1m～100m |
換 檔 | 接地電阻：0.00Ω～30.00kΩ全自動換檔 |
土壤電阻率：0.00Ωm～9000kΩm全自動換檔 | |
背 光 | 可控白屏背光，適合昏暗場所使用 |
顯示模式 | 4位超大LCD顯示，白屏背光 |
測量指示 | 測量中LED閃爍，LCD倒計數,進度棒圖指示 |
LCD尺寸 | 128mm×75mm |
LCD顯示域 | 124mm×67mm |
儀表尺寸 | 高寬厚：280mm×260mm×160mm |
標準測試線 | 4條：紅色20m，黑色20m，黃色10m，綠色10m各1條 |
簡易測試線 | 2條：紅色1.6m，黑色1.6m各1條 |
輔助接地棒 | 4根：φ10mm×250mm（約935g） |
測量時間 | 對地電壓：約3次/秒 |
接地電阻、土壤電阻率：約15秒/次 | |
測量次數 | 5000次以上(短路測試，測1次，停30秒再測) |
線路電壓 | AC 600V以下測量 |
通訊接口 | 具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 |
通 訊 線 | USB通訊線1條，長1.5m |
數據存儲 | 300組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿 |
數據保持 | 保持數據時“HOLD”符號指示 |
數據查閱 | 查閱數據時“READ”符號指示 |
溢出顯示 | 超量程溢出時“OL”符號指示 |
干擾測試 | 自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示 |
輔助接地測試 | 具有輔助接地電阻值測試功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ) |
報警功能 | 測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示 |
自動關機 | 開機后10分鐘，自動關機 |
電池電壓 | 當電池電壓降到約DC 7.2V±0.1V時，電池電壓低符號“ |
工作電流 | 待機: 約20mA(背光關閉) |
開機開背光：約45mA(背光關閉25mA) | |
測量：約100mA(背光關閉) | |
質 量 | 儀表：約2290g(含電池) |
總質量：約5700g（含附件） | |
工作溫濕度 | -10℃～40℃；80%rh以下 |
存放溫濕度 | -20℃～60℃；70%rh以下 |
過載保護 | 測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒 |
防護等級 | IP65（合蓋時） |
絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
耐 壓 | AC 3700V/rms(電路與外殼之間) |
電磁特性 | IEC61326(EMC) |
適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)；IEC61010-031；IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)；JJG 366-2004。 |
3．基準條件下基本誤差及性能指標
測量功能 | 測量范圍 | 精 度 | 分辨力 |
接地電阻(R) | 0.00Ω～30.00Ω | ±2%rdg±3dgt | 0.01Ω |
30.0Ω～300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
3.00kΩ～30.00kΩ | ±4%rdg±3dgt | 10Ω | |
土壤電阻率(ρ) | 0.00Ωm～99.99Ωm | (ρ=2πaRa:1 m～100m；π=3.14) | 0.01Ωm |
100.0Ωm～999.9Ωm | 0.1Ωm | ||
1000Ωm～9999Ωm | 1Ωm | ||
土壤電阻率(ρ) | 10.00kΩm～99.99kΩm | (ρ=2πaRa:1 m～100m；π=3.14) | 10Ωm |
100.0kΩm～999.9kΩm | 100Ωm | ||
1000kΩm～9000kΩm | 1kΩm | ||
接地電壓 | AC 0.0～600V | ±2%rdg±3dgt | 0.1V |
注：1. rC max或rP max時的附加誤差≤±3%rdg±5dgt。
(rC max：4kΩ+100R＜50kΩ；rP max：4kΩ+100R＜50kΩ)
2. 5V干擾電壓時的附加誤差≤±5%rdg±5dgt。
警告：在儀器進行充電、連接電腦、或外部供電時，嚴禁進行電壓測量。
