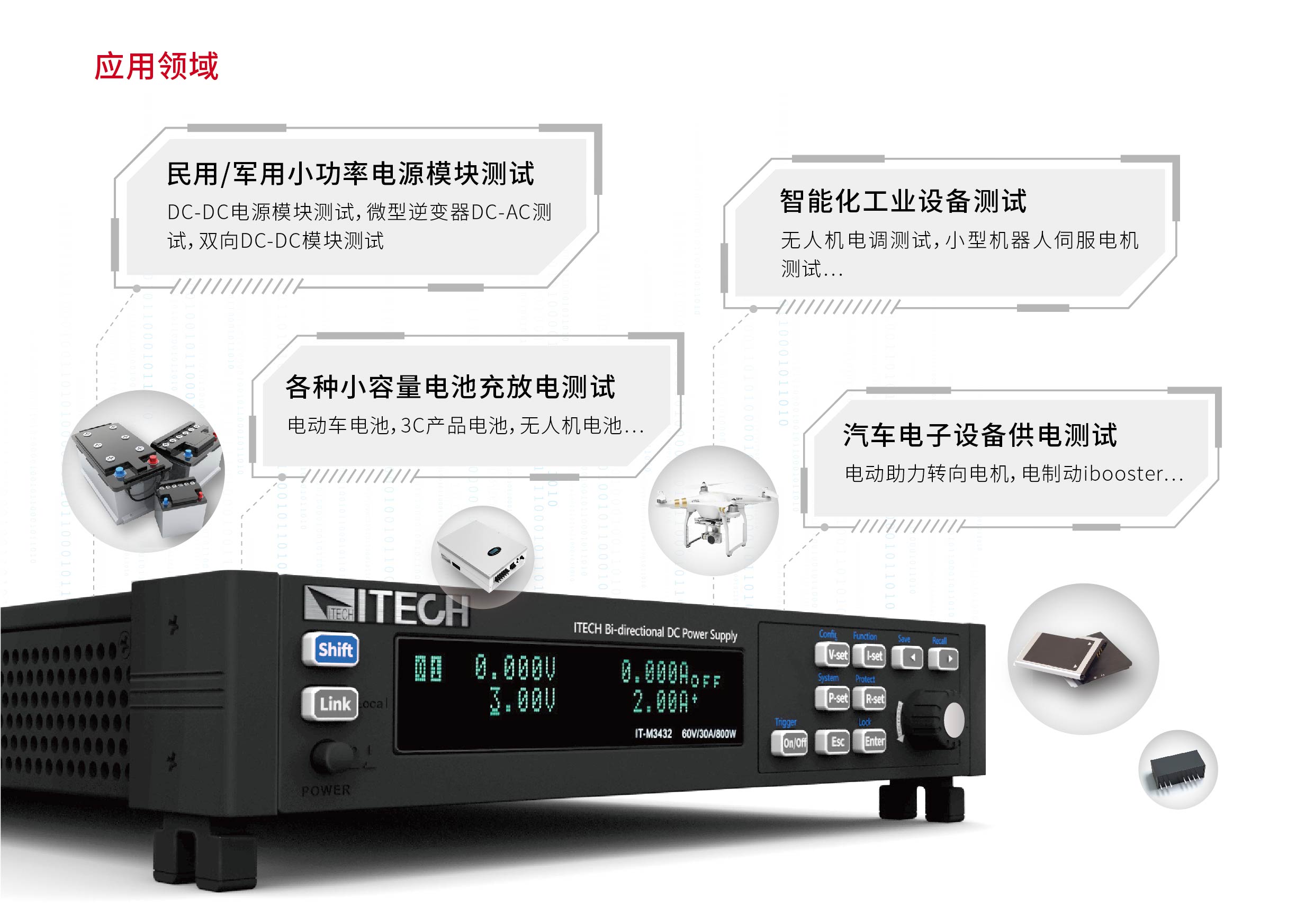

IT-M3400 雙向可編程直流電源集雙向電源和回饋式負載功能特性于一體，延續了M系列的高功率密度和模組式架構設計，可以滿足客戶的不同電流功率的測試需求。獨立的多通道設計，用戶可依據待測物的測試需求數量與規格任意配置每一個通道，滿足客制化需求。同時具備高精度的輸出和量測，并且針對測試做了多項安全設計，適合用于電源模塊、智能化工業設備、汽車電子和各種小容量電池充放電測試等多個測試領域。

產品特點

? ?U的Mini體積，高功率密度
? 待測物與電網間能量雙向流動
? 高效的能量回饋
? 電池充電測試功能
? 電池模擬功能
? 多通道獨立控制，實現同步或比例跟蹤功能
? 單一控制，并聯運行可達16臺
? 高速測量，連接16臺單機還能保證10次/ S的更新速率
? CC/CV優先權設置功能
? 輸出阻抗可調節
? 可設置電壓電流上升下降時間
? 標配溫度量測功能，通過選配件可測量待測物溫度，并進行過溫度保護
? List功能
? 多種保護功能：過流/欠流/過壓/過熱/過功率/欠壓保護、電網故障保護和故障存儲、foldback功能、斷電保護功能、Sense感測異常保護功能
? 電網狀態自動檢測，實現可靠并網功能
? 預充電功能，防止直流加載電流過沖
? 通過選配件實現防反接保護功能
? 五種選配卡，提供RS232、CAN、LAN、GPIB、USB_TMC、USB_VCP、RS485、外部模擬量和IO等多種通訊方式

產品功能與優勢

? U Mini體積
IT-M3400擁有?U的Mini體積，可提供800W功率輸出，不但具備高功率密度，同時也擁有高分辨率、高精度和高穩定性等特性。輸出電壓可達600V，輸出電流可達30A。全系列共有12個型號，寬范圍輸出設計，一臺機器可涵蓋廣范圍的應用需求。

電源/負載 無縫切換
不同于傳統的電源和負載在正負電流切換時，中間會存在短暫的跳變和不連貫現象。IT-M3400將雙向電源和回饋式負載功能特性集于一體，能夠?qū)崿F(xiàn)高速的源和載電流模式轉換，從而在輸出和吸收電流之間進行快速連續的無縫切換，有效避免電壓或電流過沖，廣泛適用于電池、電池封裝以及電池保護板等儲能設備測試。

CC&CV優先權功能
IT-M3400延續了ITECH的CC/CV優先權概念，幫助用戶解決了長期測試中存在的多種嚴苛問題，使需求的電源高速或者無過沖的應用，變得更加靈活。針對需要電壓高速的測試場景，用戶可以選擇CV優先模式，獲取較快的電壓爬升速度；也可以選擇CC優先模式，輸出電流無過沖，用來測試恒流工作特性的待測物。適用于諸如激光器、集成電路、充放電、和汽車電子的電源瞬變仿真和表征等多種測試應用。

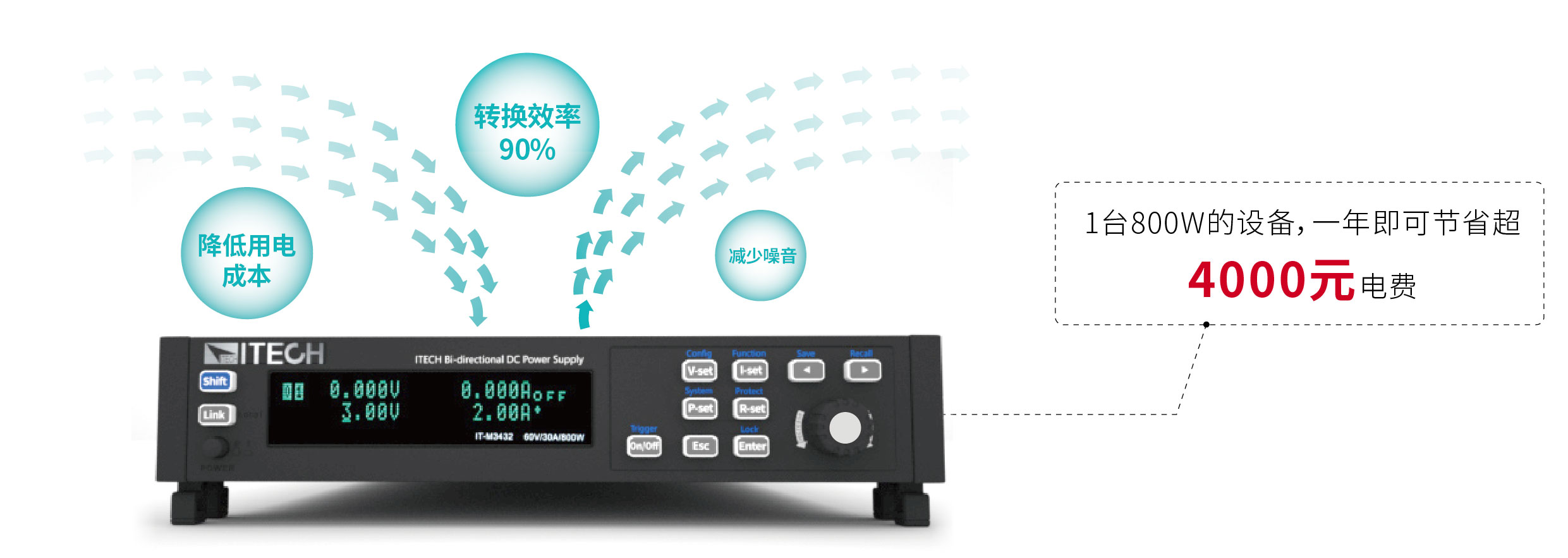

能量回收效率高
IT-M3400具備能量回收功能，可以回收電能，轉換效率最高可達90%，大大降低了用戶的用電成本，同時也避免使用空調或昂貴的制冷系統，減少噪音。


模塊架構，任意組合
IT-M3400的模塊式插接架構可將儀器像積木一樣輕松堆疊，無需額外選購任何配件。同時，用戶可選用IT-E154上架安裝套件，輕松地將一臺或者多臺儀器安裝于標準的19英寸機柜中。

多通道獨立控制，最多可達256通道
IT-M3400具備靈活的多通道的設計架構，用戶可將多臺IT-M3400組成多通道源載系統，每臺儀器界面都會顯示通道號。將其中一臺電源的通訊接口與PC端連接，就可在上位機軟件中獨立控制系統中的每臺電源，每個通道可完全獨立操作。
IT-M3400最多可達16*16通道，1個37U機柜內就可配置64通道，透過并聯功能可支持多種不同功率的待測物測試，不但用戶的使用更為彈性，設備的使用率也大幅提高。

并聯功能
IT-M3400支持將多臺同型號的產品并聯，以創建一個具有更大電流和功率的系統。用戶根據不同要求的電流值，采取主-從操作的方式，最多可并聯16臺儀器。

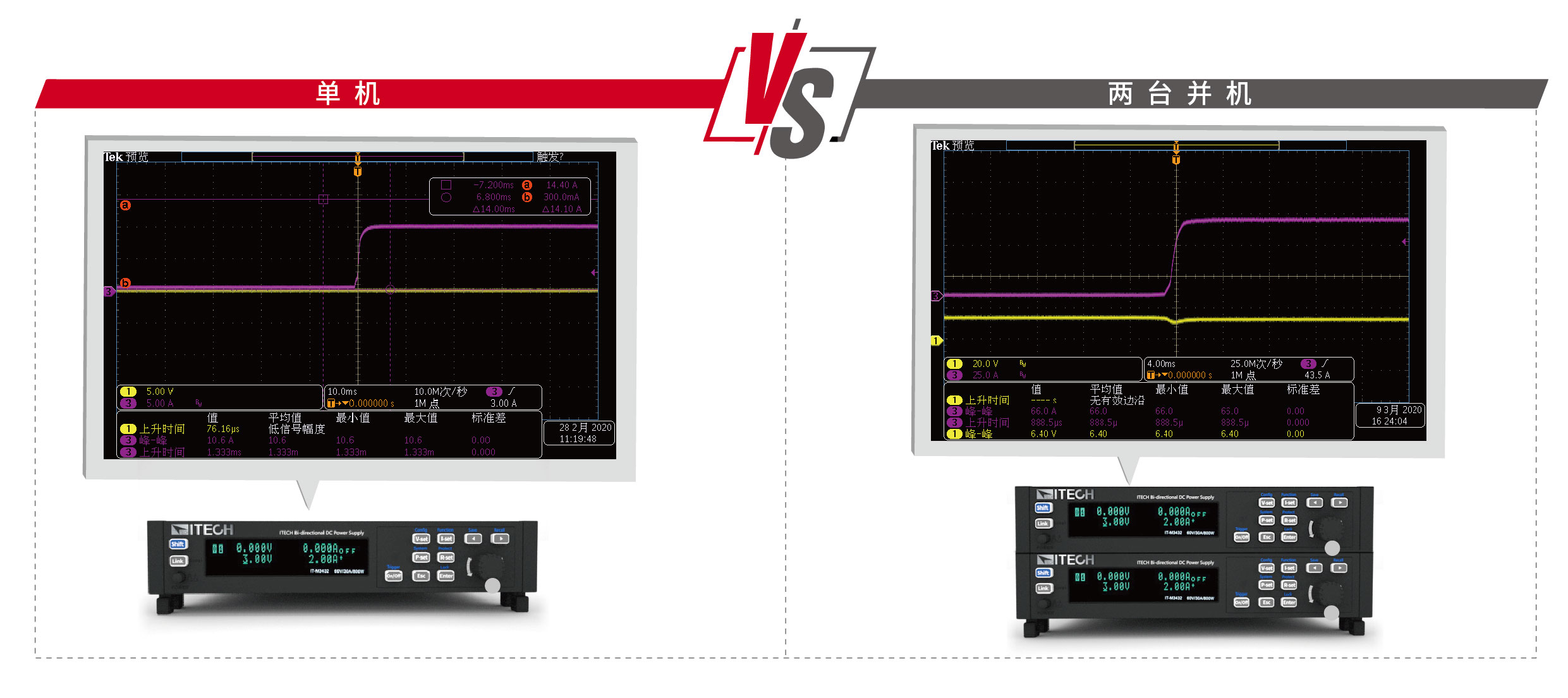

IT-M3400在多機并聯運行后，仍能擁有和單機相差無幾的高速測量能力。


電池模擬功能
IT-M3400可以模擬多達99片電池串并聯。用戶通過電源前面板可以設置電池的電壓，容量，內阻，SOC的方式快速定義電池模型。用戶通過選配ITECH專業的BSS2000電池模擬軟件，可以自行設定電池組常用參數快速建立電池特性曲線，也可以設定電池的初始容量，從而驗證產品在電池不同狀態下的特性。同時，BSS2000 支持用戶導入matlab電池模型或通過csv文件導入實際的電池充放電曲線，更加真實的再現電池的充放電特性。

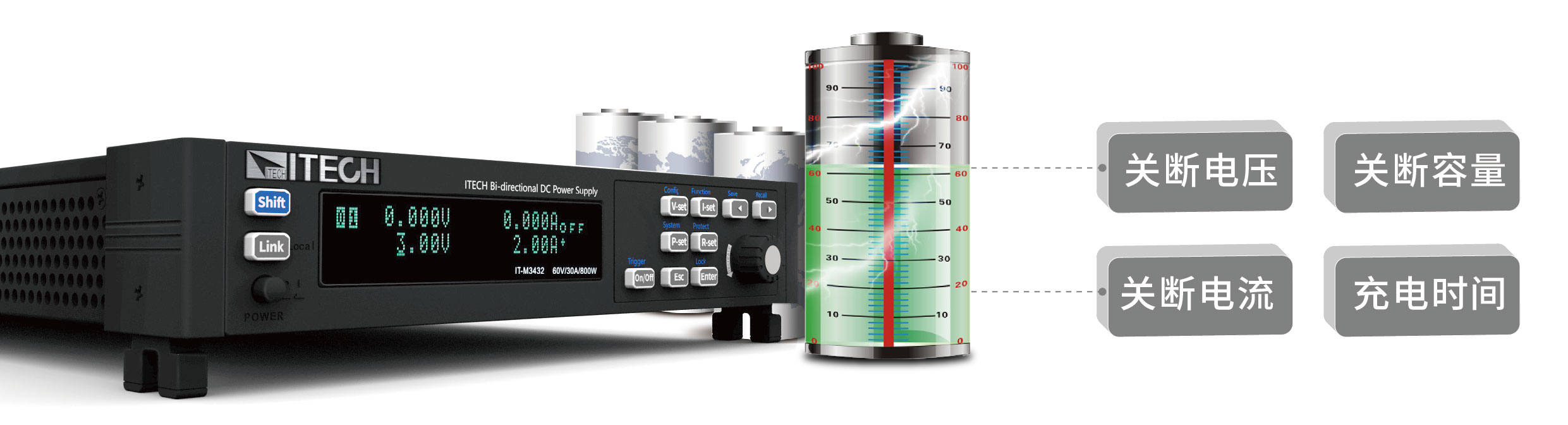

電池充電功能
IT-M3400具有電池充電功能，可對電池進行充電測試。用戶通過面板就可自行設置電池四種測試關斷條件：關斷電壓、關斷電流、關斷容量和充電時間。當四者中任意一種條件滿足時，即會自動中斷測試。測試過程中可觀測電池的電壓、充電時間和已充電容量。
