一、EXTECH 380396 簡單介紹 ：

380396測量絕緣電阻為60GΩ，測試電壓為500V，1000V，2500V和5000V。具有極化指數測量（PI），介質吸收率測量（DAR），交流/直流電壓測量到600V，最小/最大，峰值和相對功能，以及1到15分鐘定時器功能用于紅外測量。配有測試線，8個C電池，220V交流適配器，重型手提箱和用戶手冊。

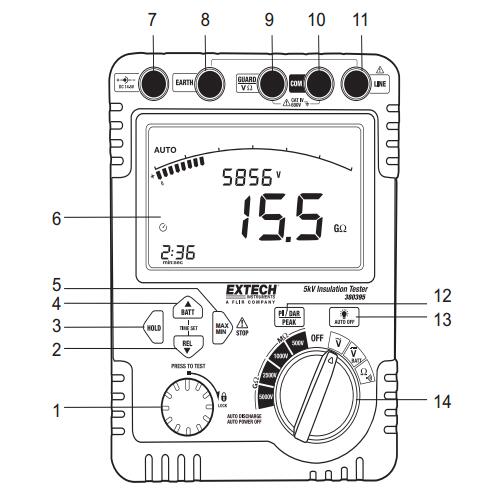

二、EXTECH 380396 儀表描述 ：

EXTECH 380396高壓數字絕緣測試儀（220V）

1. 絕緣電阻測試/鎖定開關
2. REL /向下按鈕
3. HOLD 按鈕
4. BATT /向上按鈕
5. MAX /MIN /STOP 按鈕
6. LCD 顯示屏
7. 直流電源適配器輸入
8. EARTH（接地）輸入
9. VΩ 輸入與 IR GUARD 端子
10. VΩ COM 輸入與高壓屏蔽端子
11. LINE（線路）：500V 至 5000V 高壓輸出
12. PI /DAR /PEAK 按鈕
13. 背光/AUTO OFF 按鈕
14. 功能選擇開關

EXTECH 380396高壓數字絕緣測試儀（220V）

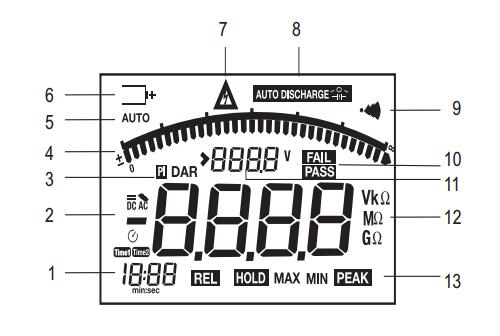

顯示屏說明
1. 計時測試指示器
2. 交/直流指示器
3. 極化指數與介質吸收比指示器
4. 模擬條形刻度
5. 自動量程指示器
6. 低電量指示器
7. 高壓指示器
8. 自動放電指示器
9. 導通性蜂鳴指示器
10. PASS /FAIL 指示器
11. 帶電電路電壓指示器
12. 單位指示器
13. 功能指示器

三、EXTECH 380396 規格特征 ：

·測試電壓 500V / 1000V / 2500V / 5000V
·絕緣電阻 0?6MΩ，0?60MΩ，0?600MΩ，0?6GΩ，0?60GΩ
·準確性 ±2.5％讀數
·交流/直流電壓 0?600V
·準確性 ±1％讀數
·抵抗性 0?600Ω
·準確性 ±1.5％讀數
·連續性 50Ω
·功率 八型C電池
·尺寸 7.8×5.8×3.4“（198×148×86mm）
·重量 3.2lbs（1438g）
·測試電壓為500V，1000V，2500V和5000V
·測量絕緣電阻為60GOhm
·大型6000計數顯示帶有條形圖和背光
·偏振指數測量（PI）
·介電吸收率測量（DAR）
·AC / DC電壓測量，從0至600V，具有最大/最小，峰值和相對功能
·1到15分鐘定時器功能用于紅外測量
·電阻測量
·輸出電壓和放電電壓的指示
·自動放電功能和電壓輸出報警功能
·自動量程，自動關機和電池檢查
·配有測試線，8 x C電池，220V交流適配器和重型手提箱

四、EXTECH 380396 操作說明 ：

MAX/MIN（最大/最小）功能（僅限交流/直流電壓測量)
1. 按下 MAX/MIN 按鈕以進入 MAX/MIN 模式。‘MIN’ 圖標將會出現在 LCD 顯示屏上，儀表將只會定格顯示最小值。測得新的最小值之前，都會定格顯示該值。
2. 再次按下 MAX/MIN 按鈕，‘MAX’ 將出現在 LCD 顯示屏上。儀表將只會定格顯示最大值。測得新的最大值之前，都會定格顯示該值。
3. 第三次按下 MAX/MIN 按鈕，MAX/MIN 將出現在 LCD 顯示屏上。在此模式中，儀表將顯示實時的讀數值，但也將繼續存儲最大與最小值，以便日后調取。使用 MAX/MIN 按鈕檢查 MIN 與 MAX值。
4. 要完全退出 MAX/MIN 模式，長按 MAX/MIN 按鈕并至少持續 2 秒。
峰值保持功能（僅限交流/直流電壓測量)
同時使用 MAX/MIN 功能與峰值保持功能可捕獲 10 至 100mS（毫秒）范圍內的最大與最小峰值電壓。電壓范圍是 0.5V 至 600V 交流或直流。
1. 按下 MAX/MIN 按鈕。MIN 將出現在 LCD 顯示屏上。
2. 按 PEAK 按鈕。MIN/PEAK 將出現在 LCD 顯示屏上。現在，儀表就會捕獲最小讀數值。
3. 再次按下 MAX/MIN 按鈕以顯示 MAX/PEAK 圖標。現在，儀表就會捕獲最大讀數值。
4. 長按 MAX/MIN 按鈕至少 2 秒，以退出峰值保持模式。
相對值模式（僅限交流/直流電壓測量)
相對值模式顯示已測量值與已存儲參考值之間的差異。
1. 按下 REL 以將顯示屏上當前指示的讀數值存儲為參考值；“REL”指示器將出現。
2. 隨后的讀數值代表已存儲參考值和已測量值的差值。
3. 再次按下 REL 按鈕將返回正常工作模式
