一、EXTECH 382275 簡單介紹 ：

382275 (110V)單輸出實驗室等級直流電源。這款雙動作(粗調/微調)旋轉編碼器可以迅速準確地調整電壓和電流值。可以輕松地設置、修改和檢查電流限值，輸出極不會打火花。
用戶通過遙控功能可遠程執行下列任務：
? 開關輸出電源
? 調整電壓和電流
通過三項用戶預設值可快速地訪問常用的電壓和電流設置值。本款電源在出廠之前經過了完整測試和校準，如精心使用，可保證多年的可靠服務。

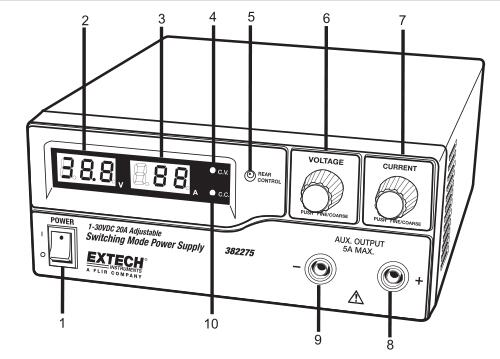

二、EXTECH 382275 儀表圖示 ：

1.  電源開關
2.  電壓顯示屏
3.  電流顯示屏
4.  恒電壓發光二極管指示燈
5.  背后控制發光二極管指示燈(當處于預設、遙控或設置模式中時，點亮)
6.  輸出電壓控制旋鈕（控制主輸出電壓和輔助輸出電壓）
7.  輸出電流控制旋鈕（控制主輸出電流和輔助輸出電流）
8.  正極輔助輸出端子(最大值 5 安培)
9.  負極輔助輸出端子(最大值 5 安培)
10. 恒電流發光二極管指示燈

三、EXTECH 382275 規格特征 ：

輸入電壓 100  到 120VAC 50/60Hz ( 型號 382275)210  到 230VAC 50/60Hz ( 型號 382276)
額定負載輸入電流 3.1A  型號 382276)5.9A ( 型號 382275)
效率 最佳負載時是 87%
開關效率 75  到 95 KHz
冷卻方法 恒溫控制風扇，從零速到全速
保護 過載，恒電流短路，輸出跟蹤過電壓，過熱
瞬間響應時間 1.5ms ( 負載的 50-100% )
功率系數控制 在最佳負載時 >0.95
特殊功能 三個用戶預設值，遙控
工作濕度范圍 相對濕度為 10  到 80%
高度 2000  米 (7000 英尺 )
污染等級 2
主電源電壓波動 額定電壓的 ±10%
尺寸 (WxHxD)  200 x 90 x 215 mm (7.9 x 3.5 x 8.5“)
重量 2.6 kg (5.7 lbs)
批準 CE EMC: EN 55011, 55022 LVD: EN 60950, 61010
遠程控制輸出電壓/電流和開/關
兩個用戶定義的電壓和電流預設和一個13.8V / 20A工廠預設
自動恒定電流交叉
雙3位LED顯示屏
高RFI抗擾度和優異的EMI
恒溫控制風扇從零到全速
過載，過溫和短路保護

四、EXTECH 382275 操作說明 ：

用控制旋鈕
控制旋鈕按刻度轉動可進行粗調和微調。
1.  按下旋鈕，在粗調和微調之間切換，應注意相關發光二極管的亮度變化。 .
2.  用粗調和微調功能把旋鈕調整到所需值。顯示屏在幾秒鐘后將恢復正常亮度，確認調整結果。
連接到待測試設備
1.  連接設備電源。紅色 (+) 連接到待測試設備的正極輸入，黑色 (-) 連接到待測試設備的負極輸入。
2.  首先接通電源，面板上的儀表指示燈和綠色的恒電壓指示燈將點亮。
3.  接通待測試設備的電源，面板上的儀表指示燈和綠色的恒電壓指示燈將保持點亮。
4.  待測試設備已經準確就緒。在完成操作后，關掉待測試設備和電源。
5.  在斷開待測試設備的電源時，首先斷開遠程傳感電纜，然后斷開輸出電纜。
