一、EXTECH SD750 簡單介紹 ：

SD750三通道壓力數據記錄器允許技術人員使用一米而不是三個來輕松地監測和記錄三個來源的壓力水平。應用包括液壓，氣動，空氣壓縮機和工藝氣體系統以及其他工業應用的壓力測量。配備6節AAA電池，2G SD卡，通用AC適配器，3個連接器和安裝支架。

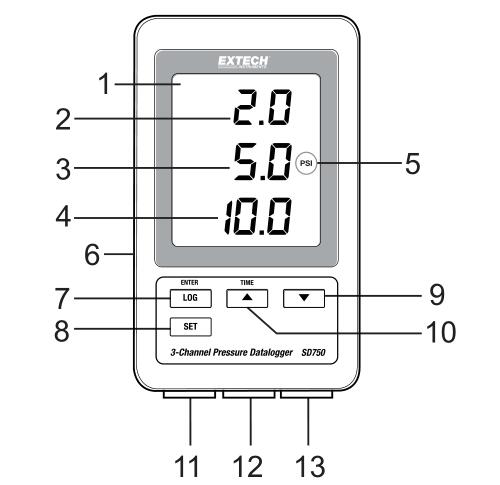

二、EXTECH SD750 儀表圖示 ：

1.液晶顯示
2.通道 1 壓力讀數
3.通道 2 壓力讀數
4.通道 3 壓力讀顯示
5.所有通道的度量單位
6.保護車廂門 （側）
7.日志 (ENTER) 按鈕
8.設置按鈕
9.向下箭頭按鈕 ▼
10.向上箭頭按鈕 ▲ （時間）
11.通道 1 傳感器輸入 (4‐20mA)
12.通道 2 傳感器輸入 (4‐20mA)
13.通道 3 換能器輸入 (4‐20mA)

三、EXTECH SD750 規格特征 ：

規格 30 psi 150 psi 300 psi
bar 0.002至2巴 0.01至10巴 0.02至20巴
psi 0.02至30psi 0.2至150psi 0.2至300psi
kg / cm 2 0.002?2.040kg / cm 2 0.01?10.19kg / cm 2 0.02?20.40kg / cm 2
mmHg 2?1500mmHg 10至7500 mmHg 20至15000 mmHg
inHg 0.05至59.05 inHg 0.2至295.2 inHg 0.5至590.5 inHg
mH 2 O 0.02至20.40mH 2 O 0.1?101.9mH 2 O 0.2?204.0mH 2 O
inH 2 O 1至802 inH 2 O 5至4010 inH 2 O 10至8020 inH 2 O
atm 0.002至1.974大氣壓 0.01?9.87大氣壓 0.02至19.74 atm
kPa 0.2?200.0kPa 1?1000kPa 2?2000kPa
數據記錄 數據記錄使用4GB SD存儲卡
尺寸/重量 5.2x3.1x1.3“（132x80x32mm）/ 7oz（199g）
三重LCD同時顯示3個壓力通道
高達5000psi，4-20mA輸出
4-20mA輸入，讀數為9個單位
數據記錄器日期/時間戳和存儲在SD卡上的Excel?格式的讀數
用戶可選數據采樣率：5,10,30,60,120,300,600秒或自動
配備6節AAA電池，SD存儲卡，通用AC適配器，3個連接器和安裝支架
傳感器單獨出售

四、EXTECH SD750 操作說明 ：

之前測量和記錄器的研究，SD750 必須將配置為匹配
應用程序和換能器的問題。設置的模式用來完成以下任務︰
o 格式化 SD 內存卡
o 設置時鐘的日期和時間
o 設置采樣時間 （記錄器的研究捕獲率）
o 設置蜂鳴器聲音開/關
o 設置儀表讀數存儲在 SD 卡上使用十進制 （我們） 或逗號 （歐盟）
o 設置 RS232 數據輸出流開/關
o 設置 CH1、 CH2 和 CH3 壓力傳感器參數匹配超聲換能器正在使用
o 設置的壓力 （所有信道均都使用相同的度量單位） 的度量單位
注意︰ 數據記錄器功能必須切斷之前試圖進入設置的模式。
