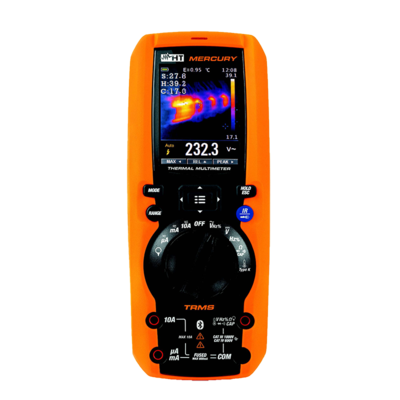

MERCURY 型號是一款專業數字真有效值TRMS萬用表，主要測量高達 1000V 的 AC/DC 電壓和高達10A的 AC/DC 電流。在其重要功能中，該器件具有AC+DC模式，該模式還用于檢測可能重疊備用信號的直接元件，以及使用標準和靈活的鉗形電流傳感器*（附件F3000U）測量電流。直接連接到它。該器件還內置了分辨率為 80x80pxl 的紅外熱像儀，以便同時讀取要測試的項目的電值和熱值。MERCURY 還提供了數據記錄器功能，允許它執行并保存每個參數的記錄，這些參數可以通過設備進行測量，并以圖形方式顯示值的趨勢。該設備允許在微型 SD 卡（提供）上以 BMP 格式保存圖片，并且具有藍牙功能，可通過專用的應用程序 APP HTMercury 連接到移動設備（平板電腦/智能手機），以創建報告以共享測量結果。
一般說明
該儀器具有以下特點:
萬用表功能
· DC/ AC / AC+DC TRMS 電壓
· DC / AC / AC+DC TRMS 電流
· DC/ AC / AC+DC TRMS 電流, 帶夾鉗傳感器
· 電阻和連續性測試
·二極管測試
· 電容
· 頻率
· 占空比
·k 型探頭溫度
·數據記錄器功能和測量數據圖形的顯示
· 將 BMP 圖像存儲在外部微型 SD 卡上
熱像儀功能
· 紅外測溫, 從20°C -260°C
· 3個測量光標 (中央穩定 + 熱點 + 冷點)
· 材料的發射率, 可在0.01 至1.00 之間選擇
· 圖像頻率: 50Hz
· 5 個可選擇的調色板
· 自動檢測圖像的熱點/冷點
· 將 BMP 圖像存儲在外部微型 SD 卡上
· 紅外傳感器分辨率:: 80x80pxl
· 通過HTMercury APP藍牙連接到移動設備
· 內置激光筆和照明器
這些功能都可以通過適當的開關進行選擇。儀器也配備了功能鍵(見§4.2),模擬柱狀圖表和TFT LCD高對比度的顏色顯示。儀器還具有自動關機功能（可禁用），在一定空轉時間后自動關機(可編程)。
1.1. 測量平均值和trms值
交變量測量儀器分為兩大類：
· 平均值測量儀: 測量基頻(50或60 Hz)單一波值的儀器。
· TRMS(真均方根)值測量儀:測量被測量TRMS值的儀器。
對于一個完美的正弦波，這兩類儀器應提供相同的結果。相反，對于畸變波，讀數應有所不同。平均值測量儀提供單一基波的RMS值（均方根值）;而TRMS測量儀提供了整個波的RMS值，包括諧波(在儀器帶寬內)。因此，用兩種的儀器測量相同的量，得到的值只有在波是完全正弦的情況下才相同。若有波形畸變，TRMS測量儀所提供的值比平均值表讀取的值更高。
1.2. 技術特點
精度以 [% 讀數 + (數位 * 分辨率)] ，適用于18°C ÷28°C < 75 % RH.
DC 電壓
量程 | 分辨率 | 誤差 | 輸入阻抗 | 過載保護 |
600.0mV | 0.1mV | ±(0.09%rdg + 5digits) | >10MW | 1000VDC/ACrms |
6.000V | 0.001V | |||
60.00V | 0.01V | |||
600.0V | 0.1V | ±(0.2%reading + 5digits) | ||
1000V | 1V |
ACTRMS 電壓
量程 | 分辨率 | 精度 (*) | 過載保護 | |
(50Hz?60Hz) | (61Hz?1kHz) | |||
6.000V | 0.001V | ±(0.8%reading + 5digits) | ±(2.4%reading + 5digits) | 1000VDC/ACrms |
60.00V | 0.01V | |||
600.0V | 0.1V | |||
1000V | 1V | |||
(*)精度指定從測量范圍的10% 到 100%, 輸入阻抗: > 9MΩ, 正弦波形峰函數精度: ± (10%reading 讀數), 峰值函數的響應時間: 1 毫秒
對于非正弦波形, 精度為: ?(10.0%rgd + 10位)
用于交流電壓檢測的集成NCV傳感器: 用于100v-1000v、50/60Hz 范圍內的相接地電壓的LED。
AC+DC TRMS 電壓
量程 | 分辨率 | 精度(50Hz?1kHz) | 輸入阻抗 | 過載保護 |
6.000V | 0.001V | ±(2.4%reading + 20digits) | >10MW | 1000VDC/ACrms |
60.00V | 0.01V | |||
600.0V | 0.1V | |||
1.000V | 1V |
DC 電流
量程 | 分辨率 | 精度 | 過載保護 |
600.0mA | 0.1mA | ±(0.9%reading + 5digits) | 快速保險絲800mA/1000V |
6000mA | 1mA | ||
60.00mA | 0.01mA | ||
600.0mA | 0.1mA | ±(0.9%reading + 8digits) | |
10.00A | 0.01A | ±(1.5%reading + 8digits) | 快速保險絲10A/1000V |
ACTRMS 電流
量程 | 分辨率 | 精度 (*) (50Hz?1kHz) | 過載保護 |
600.0mA | 0.1mA | ±(1.2%reading + 5digits) | 快速保險絲800mA/1000V |
6000mA | 1mA | ||
60.00mA | 0.01mA | ||
600.0mA | 0.1mA | ||
10.00A | 0.01A | ±(1.5%reading + 5digits) | 快速保險絲10A/1000V |
(*)精度指定從測量范圍的5% 到 100%
正弦波形峰函數精度: ± (10%reading 讀數), 峰值函數的響應時間: 1ms
對于非正弦波形, 精度為: ?(10.0%rgd + 10位)
交流 + 直流 trms 電流: 精度 (50hz ? 1kHz):?(3.0%reading + 20digits)
DC 電流通過標準夾緊傳感器
量程 | 輸出比 | 分辨率 | 精度 (*) | 過載保護 |
1000mA | 1000mV/1000mA | 1mA | ±(0.8%reading + 5digits) | 1000VDC/ACrms |
10A | 100mV/1A | 0.01A | ||
40A (**) | 10mV/1A | 0.01A | ||
100A | 10mV/1A | 0.1A | ||
400A (**) | 1mV/1A | 0.1A | ||
1000A | 1mV/1A | 1A |
(*)是指沒有傳感器的唯一儀器的精度;(* *) 帶夾緊傳感器HT4006
ACTRMS, AC+DC TRMS 電流通過標準夾具傳感器
量程 | 輸出比 | 分辨率 | 精度(*) | 過載保護 | |
(50Hz?60Hz) | (61Hz?1kHz) | ||||
1000mA | 1V/1mA | 1mA | ±(0.8%read+5digits) | ±(2.4%read+5digits) | 1000VDC/ACrms |
10A | 100mV/1A | 0.01A | |||
40A (**) | 10mV/1A | 0.01A | |||
100A | 10mV/1A | 0.1A | |||
400A (**) | 1mV/1A | 0.1A | |||
1000A | 1mV/1A | 1A | |||
(*)是指沒有傳感器的唯一儀器的精度;(* *) 帶夾緊傳感器HT4006
AC TRMS 電流通過柔性夾緊傳感器 (F3000U)
量程 | 輸出比 | 分辨率 | 精度(*) | 過載保護 | |
(50Hz?60Hz) | (61Hz?1kHz) | ||||
30A | 100mV/1A | 0.01A | ±(0.8%read+5digits) | ±(2.4%read+5digits) | 1000VDC/ACrms |
300A | 10mV/1A | 0.1A | |||
3000A | 1mV/1A | 1A | |||
(*)是指沒有傳感器的唯一儀器的精度; 精度指定從測量范圍的5% 到 100%;
二極管測試
功能 | 測試電流 | 最大開路電壓 |
| <1.5mA | 3.3VDC |
頻率 (電子電路)
范圍 | 分辨率 | 精度 | 過載保護 |
40.00Hz ? 10kHz | 0.01Hz ? 0,001kHz | ±(0.5%reading) | 1000VDC/ACrms |
靈敏度: 2vrms
頻率 (電子電路)
范圍 | 分辨率 | 精度 | 過載保護 |
60.00Hz | 0.01Hz | ±(0.09%rdg+5digits) | 1000VDC/ACrms |
600.0Hz | 0.1Hz | ||
6,000kHz | 0,001kHz | ||
60.00kHz | 0.01kHz | ||
600.0kHz | 0.1kHz | ||
1,000MHz | 0,001MHz | ||
10.00MHz | 0.01MHz |
敏感性: > 2vrms (@20% ?80% 占空比) 和 f< a0 >100khz; > 5vrms (@ 20% ?80% 占空比) 和 f>100kHz
電阻和連續性測試
范圍 | 分辨率 | 精度 | 蜂鳴器 | 過載保護 |
600.0W | 0.1W | ±(0.5%rgd + 10digits) | <50W | 1000VDC/ACrms |
6.000kW | 0.001kW | ±(0.5%reading + 5digits) | ||
60.00kW | 0.01kW | |||
600.0kW | 0.1kW | |||
6.000MW | 0.001MW | |||
60.00MW | 0.01MW | ±(2.5%rgd + 10digits) |
占空比
范圍 | 分辨率 | 精度 |
5.0% ? 95.0% | 0.1% | ±(1.2%rdg + 2digits) |
脈沖頻率范圍: 40hz ? 10kHz, 脈沖振幅: ±5v (100 ?100毫秒)
電容
范圍 | 分辨率 | 精度 | 過載保護 |
60.00nF | 0.01nF | ±(1.5%reading + 20digits) | 1000VDC/ACrms |
600.0nF | 0.1nF | ±(1.2%reading + 8digits) | |
6,000mF | 0,001mF | ±(1.5%reading + 8digits) | |
60.00mF | 0.01mF | ±(1.2%reading + 8digits) | |
600.0mF | 0.1mF | ±(1.5%reading + 8digits) | |
6000mF | 1mF | ±(2.5%reading + 20digits) |
k 型探頭測量溫度
范圍 | 分辨率 | 精度 (*) | 過載保護 |
-40.0°C ÷ 600.0°C | 0.1°C | ±(1.5%reading + 3°C) | 1000VDC/ACrms |
600°C ÷ 1000°C | 1°C | ||
-40.0°F ÷ 600.0°F | 0.1°F | ±(1.5%rdg+ 5.4°F) | |
600°F ÷ 1800°F | 1°F |
(*)無探頭的儀器精度;指定精度, 環境溫度穩定, 在±1°C
對于持久的測量, 讀數增加了2°C
紅外溫度
紅外傳感器類型 | UFPA (80x80pxl, 34mm) |
光譜范圍 | 8 ?14mm |
視覺范圍 (FOV)/鏡頭 | 21°x 21° / 7.5mm |
IFOV (@1m) | 4.53mrad |
熱靈敏度 / 噪聲等效溫差 | <0.1°C (@30°C /86°F) / 100mK |
對焦 | 自動對焦 |
最小對焦距離 | 0.5m |
圖像頻率 | 50Hz |
溫度讀數 | °C,°F, K |
可用調色板 | 5 (鐵, 彩虹, 灰色, 反向灰色, 羽毛) |
激光指示器 | 2級 IEC 60825-1 |
內置照明 | 白光 LED |
發射率校正 | 0.01 ÷ 1.00 in steps of 0.01 |
測量光標 | 3 (固定、最大溫度、最小溫度) |
測量范圍 | -20°C ÷ 260°C (-4°F ÷ 500°F) |
精度 | ±3%reading or ±3°C (±5.4°F) (環境溫度 10°C ÷ 35°C, 物體溫度 >0°C) |
