KIKUSUI PLZ-5W系列直流電子負載 概要

PLZ-5W系列產品（以下稱PLZ-5W）繼承了本公司傳統產品（PLZ-4W系列產品）的極佳操作性，更采用了清晰度高的彩色液晶顯示器（LCD）。最大動作電壓150V, 最低動作電壓1V。本系列產品是除了具有恒流, 恒阻, 恒壓, 恒功率, 恒流＋恒壓, 恒阻＋恒壓的6種動作模式之外, 還新加了對于輸入電壓可隨意設置電流的任意IV特性（ARB）模式的高性能直流電子負載裝置。
它除了具有最高速率60A/μs（PLZ1205W）的高速響應和10μA的最小設置分辨率（PLZ205W L量程）之外, 還具備了軟啟動功能, 可改變速率, 切換響應（CV/CR模式）, 開關功能, ABC預設存儲器, 20個設置存儲器, 時序功能等多樣的功能。由于實現了高速響應, 可靈活對應需要高速電流變化的電源試驗和電流傳感器試驗等。而且, 外部電壓輸入也做成了大范圍, 可以支持各種應用。除此之外, 通過連接助推器（PLZ2405WB）可以節省空間實現最大10.8kW/2160A（與本公司以往產品比較, 參照P6）。作為通信接口的LAN（LXI）/USB/RS232C也被列為標準配備, 可輕易嵌入到各種檢查系統中。

KIKUSUI PLZ-5W系列直流電子負載 特長

• 采用了彩色液晶顯示器（LCD）, 煥然一新！
  彩色顯示器可顯示高清晰度，隨時會顯示測量值（電壓, 電流, 功率）。


• 最高速率 60A/μs

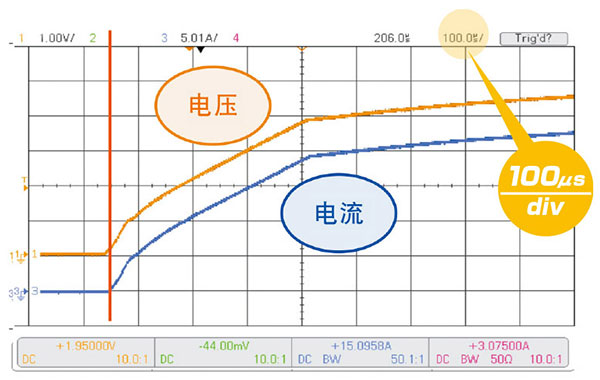

  電流達到額定值為止的上升時間為4μs。
  支持增加電源評估重要性的高速過渡響應試驗。


• 電壓跟蹤特性的高速化
  因為高速化做著CR模式的電壓跟蹤特性，進行電源的啟動試驗等最適合。


• 通信接口為標準配備
  標準配備了LAN（LXI）/USB/RS232C接口 ※GPIB（選購件）
  打開電腦, 智能手機, 平板電腦的WEB瀏覽器, 登入到PLZ-5W系列產品的WEB服務器, 就可進行監控。


• 時序創建軟件

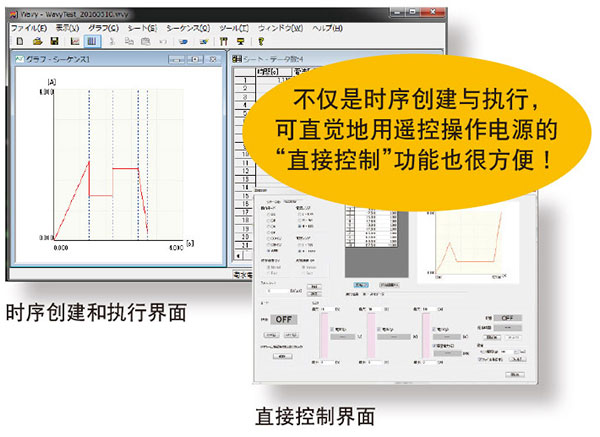

  “Wavy for PLZ-5W（SD023-PLZ-5W）”是菊水公司為了支持電源設備時序創建和執行而制作的軟件。Wavy for PLZ-5W是以即使完全不懂程序語言的人員也可以輕松使用為目標所開發出來的, 它可利用電腦將所需要的時序類型靠直覺和視覺制作出來。
  可直覺性地用遙控操作電源, 進行電壓, 電流的監控和記錄等。


• 任意IV特性（ARB）模式

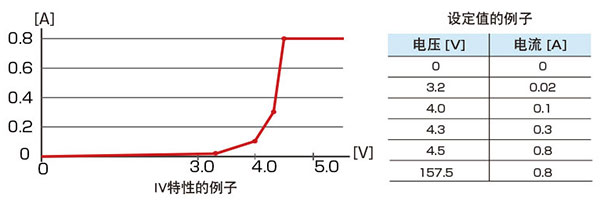

  在任意IV特性（ARB）模式下, 登記多個IV特性上任意點（電壓與電流值組合）就可以設置任意的IV特性。任意點可登記3點～100點。可用于LED負載的模擬等。【參照P7】


• 助推器（PLZ2405WB）

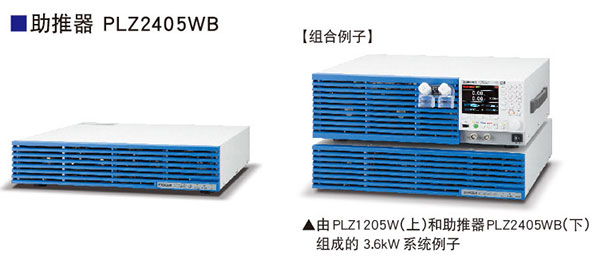

  用2U尺寸實現2400W
  PLZ1205W連接最多4臺另行購買的助推器PLZ2405WB, 就可以作為最大10.8kW／2160A的電子負載裝置使用。且按照連接時連接機臺的數量, 需要選購并聯運行電纜（PC01-PLZ-5W）。
  ※PLZ1205W專用。不能用于別的型號。


• 并聯運行
  相同機型的并聯運行最多5臺
  此外, 不使用助推器的并聯運行中, 包括主機可并聯連接最多5臺相同機種（最大6kW／1200A）。連接為單一控制, 主從運行, 用主機的面板可控制及顯示全部系統。且按照連接時連接機臺的數量, 需要選購并聯運行電纜（PC01-PLZ-5W）。


• PLZ-5W SR（Smart Rack）系列

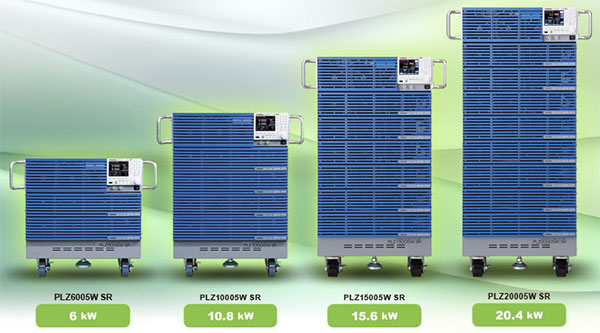

  將PLZ1205W和助推器PLZ2405WB組裝在機柜上的SR（緊湊型機柜）組成了大容量系列產品。輸入功率為6kW, 10.8kW, 15.6kW, 20.4kW。最大輸入電流為2160A（PLZ6005W SR則是1200A）。


• 阻抗測量系統 PLZ-5WZ 系列（工廠選購件）

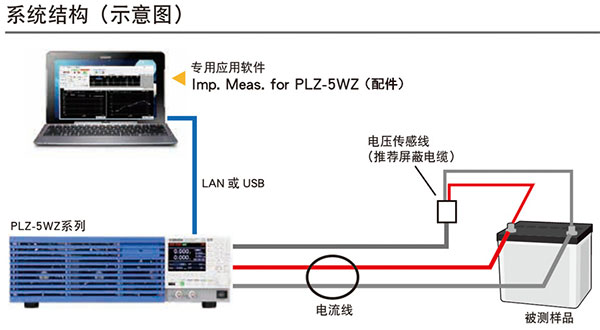

• 僅通過阻抗測量用 PLZ-5WZ 系列和專用應用軟件即可簡單地測量阻抗

• 由于一邊放電一邊進行阻抗測量，可取得 DUT 的實時阻抗值

• 除了 Z 以外，還可測量 R、jX、θ

• 亦可隨意設置測量交流電頻率 100 Hz ～ 10 kHz（7 個固定點）、信號等級

• 如果是電池，會附帶電壓傾斜補償功能使電壓傾斜的影響減為最小

• 通過零點調整功能可提高測量微小阻抗時的精確度

• 應用軟件的測量結果或圖表可直接復制到 EXCEL 等軟件中

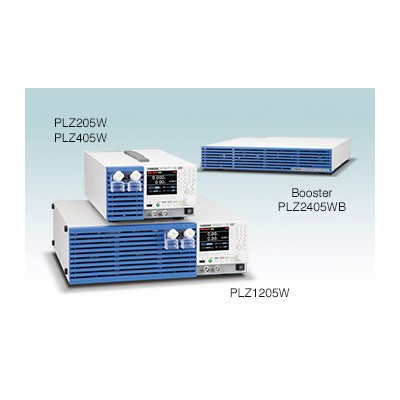

KIKUSUI PLZ-5W系列直流電子負載 陣容

>

KIKUSUI PLZ-5W系列直流電子負載 選購件 (關聯產品)

Wavy for PLZ-5W (SD023-PLZ-5W)
程控必備的軟件
此軟件是為了支持電子負載裝置PLZ-5W系列的時序創建和執行所制作的。使用鼠標描繪和表格的計算就能建立和編輯程序。還有免費體驗版。

PIA5100
GPIB變換器
可利用本公司所生產的未配備GPIB的計測器／電源的RS232C或USB接口，提供GPIB功能的接口轉換器。［附帶了DC5V電源線、磁鐵板］

PC01-PLZ-5W
并聯運行電纜用于PLZ-5W系列
并聯運行電纜。用于電子負載裝置PLZ-5W系列或助推器（PLZ2405WB）之間并聯連接的電纜。電纜長度：30cm（※與PLZ2405WB的附件相同）
