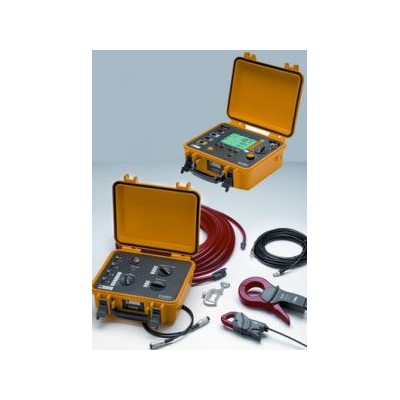

CA6472 + CA6474 高壓輸電鐵塔整體性接地電阻測試系統

高壓輸電鐵塔測試套件，包括多功能接地電阻測試儀CA6472 和GroundFlex^? 鐵塔測試箱CA6474。本測試系統是目前市場上唯一的、能在不斷開架空地線的情況下，測量塔桿的每只塔腳的接地電阻，以及塔桿整體性的接地電阻。這與傳統的測量方式，即需要斷開架空地線才能測量的方法相比，無疑節省了大量的人力物力，同時在測試安全方面也有了極大提高。

本測試系統的主要特點，包括：可測量塔桿塔腳（單獨或全部）及架空地線的接地電阻。經由注入測試頻率達5KHz的電流信號，并測量流過每個塔腳的該頻率信號的電流，可用于了解發生雷擊時的整體塔桿的接地電阻特性（沖擊接地電阻特性）。

產品性能

• 涵蓋所有類型的接地電阻測量方法：三極法／四極法、四極選擇性法、雙鉗表法以及最新的輸電線路桿塔接地電阻測試

• 土壤電阻率測量：同時支持等距法（溫拿Wenner法）和非等距法（施倫貝格Schlumberger法）

• 接地極間耦合測量

• 跨步電壓（地面電位）測量

• 電氣聯結完整性測量（接觸電阻測量）

• 可設定多點測量頻率（41至5kHz），并具自動掃頻測量接地電阻頻率變化曲線，有效分析接地系統的接地工藝及接雷特性

• 大范圍量程，自動切換最佳分辨率

• 抗擾性強，可屏蔽外部干擾電壓達60Vpeak

• 自動計算土壤電阻率與接地極間耦合系數

• 具有測量數據紀錄功能（可儲存512組測量數據）及通訊接口
