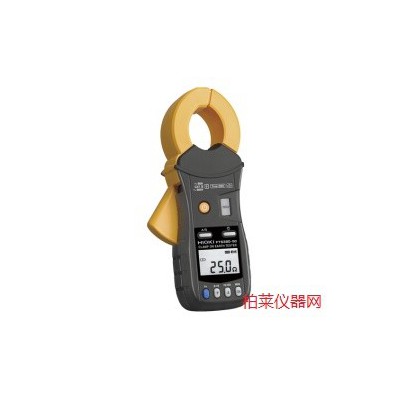

日置 FT6380-50鉗形接地電阻測試儀

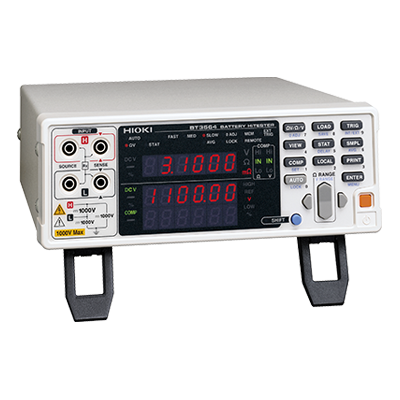

日置 BT3564|BT3561電池測試儀
日置 3244-60卡片型萬用表
日置 ST4030A脈沖線圈測試儀

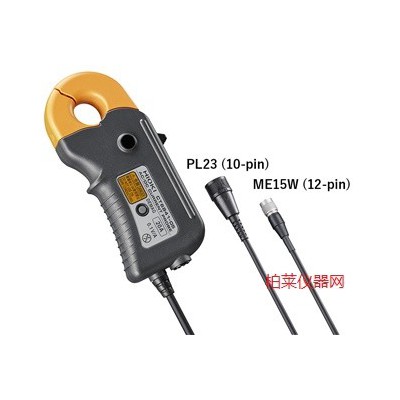

日置 CT6843-05 AC/DC電流探頭

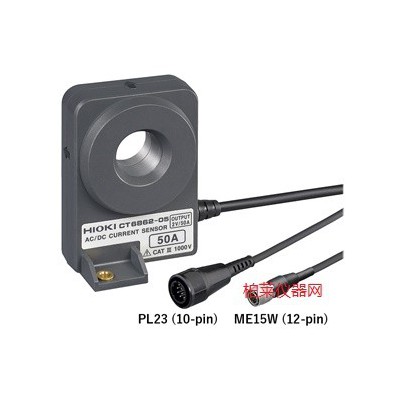

日置 CT6863-05 C/DC電流傳感器

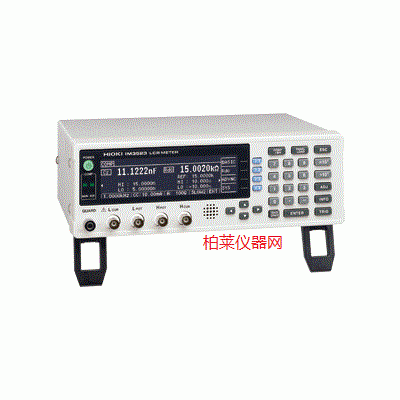

日置 IM3523|IM3533 LCR測試儀
日置 3665-20LAN電纜測試儀

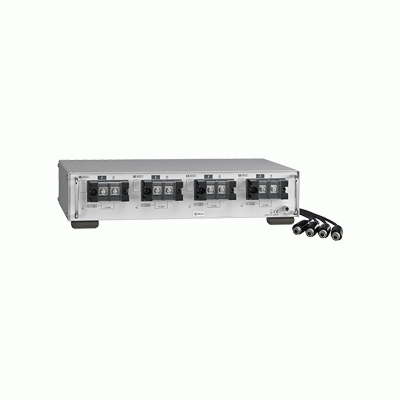

日置 PW9100電流直接輸入單元

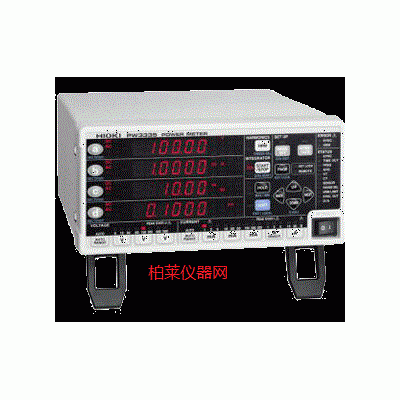

直接輸入的方式準確測量最大AC/DC 1000V/65A的儀器
● 支持支持2ch輸入，DC、可測單相2線~三相3線
● 用于馬達、變頻器、功率調節器、電源等的開發和生產
● 高基本精度：±0.15%
● 寬頻帶：DC，0.1Hz~100kHz
● 直接輸入方式下最大可測65A的大電流
● 標配諧波測量：符合IEC61000-4-7
● 變壓器/馬達的無負載試驗中，即便是低功率因數也能實現高精度測量
● 支持最大AC 5000A輸入，帶外部電流傳感器輸入端口
● 最多可同時控制8臺儀器
| 測量線路 | 單相2線、單相3線、三相3線(每個接線均可設置電壓/電流量程) |
|---|---|
| 測量項目 | 電壓、電流、有功功率、視在功率、無功功率、功率因數、相位角、頻率、效率、電流累積、有功功率累積、累積時間、電壓波形峰值、電流波形峰值、電壓波峰因數、電流波峰因數、時間平均電流、時間平均有效功率、電壓紋波率、電流紋波率 |
| 諧波相關項目 | 同步頻率范圍：10Hz～640Hz，分析次數：最多50次 諧波電壓有效值，諧波電流有效值，諧波有功功率，總諧波電壓畸變率，總諧波電流畸變率，基波電壓，基波電流，基波有功功率，基波視在功率，基波無功功率，基波功率因數(位移功率因數)，基波電壓電流相位差，通道間電壓基波相位差，通道間電流基波相位差，諧波電壓含有率，諧波電流含有率，諧波有功功率含有率 (僅限通過專用軟件獲取數據：諧波電壓相位角，諧波電流相位角、諧波電壓電流相位差) |
| 測量量程 | [電壓] AC/DC 15V～1000V，7檔量程 [電流] AC/DC 200mA～50A，8檔量程 [功率] 3.0000W～100.00kW (根據電壓·電流量程的組合而定) |
| 累積測量 (累積：10000小時以下) | [電流] 6位顯示 (0.00000 mAh～，極性分類和綜合值) [有功功率] 6位顯示 (0.00000 mWh～, 極性分類和綜合值) |
| 輸入電阻 (50/60 Hz) | 電壓：2 MΩ，電流：1 mΩ以下 (直接輸入) |
| 基本精度 (有功功率) | ±0.1% rdg. ±0.1% f.s. (DC) ±0.1% rdg. ±0.05% f.s. (45 Hz ~ 66 Hz, 輸入< 50% f.s.時) ±0.15% rdg. (45 Hz ~ 66 Hz, 50% f.s. ≤ 輸入時) |
| 顯示更新率 | 約5次/s～20s (根據平均次數的設置而變化) |
| 頻率特性 | DC，0.1Hz～100kHz |
| D/A輸出 僅限-02/-03 | 16ch (從下面選擇輸出項目)，電平輸出DC ±2 V，波形輸出1 V f.s. 電平輸出/波形輸出(電壓/電流/有功功率)，電平輸出(視在功率/無功功率/功率因數等)，高速有功功率電平輸出 |
| 功能 | [整流方式切換] AC+DC, AC+DC Umn, AC, DC, FND 自動量程，平均值，VT·CT設置，同步控制，MAX/MIN等 |
| 接口 | 標配RS-232C/LAN，支持GP-IB(僅限-01、-03) |
| 電源 | AC 100 V～240 V, 50/60 Hz, 40 VA |
| 體積及重量 | 305W × 132H × 256D mm, 5.2 kg |
| 附件 | 使用說明書×1，測量指南×1，電源線×1 |
