產品綜述

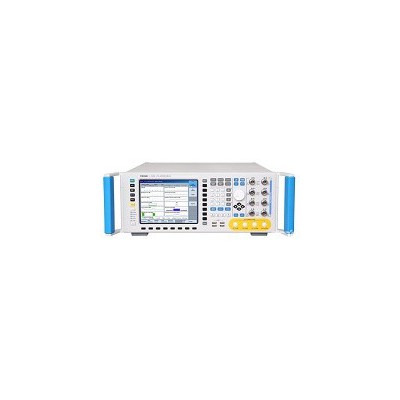

6337C多通道光功率計可對8個通道同時進行光功率測試，配備網口和RS232接口，可實現遠程監控測試，可組成自動測試系統。廣泛用于光通信設備、光纖光纜、多端口光有源無源器件的測試。

功能特點

主要特點

• 8通道光功率同時測試功能

• 數據存儲、回放和輸出功能

• 調零功能

• 光功率單位切換功能

• 光功率自校準測試功能

• 通道選擇功能

• 光功率圖形化顯示和分析功能

• 網口和RS232接口功能

8通道光功率同時測試功能

為用戶提供8個通道光功率同時測試。用戶可同時接入多個通道的輸入光，以便同時查看多個通道的光功率。

數據存儲、回放和輸出功能

為用戶提供測試過程中的數據存儲、數據回放、數據輸出功能，方便對記錄的數據進行后期處理。

調零功能

手動調零功能可消除光電探測器的暗電流及噪聲所產生的等效功率，對于-50dBm以下的微弱輸入光功率，可先行遮光調零，再進行測試，這樣可以提高測量精度。

光功率單位切換功能

提供光功率單位切換功能，可根據實際需要，在線性單位（W）和對數單位（dBm）之間切換。

光功率自校準測試功能

為滿足用戶對不同波長點的特殊要求，改產品的光功率模塊可更換，開機后模塊可自動校準，更換模塊的第一次測試前需進行光功率調零操作，消除模塊由光電探測器引入的暗電流以及噪聲所產生的等效功率。

通道選擇功能

為用戶提供單通道顯示，可選擇正在測試的通道，單獨顯示此通道的當前光功率、工作波長、平均時間等信息。

光功率圖形化顯示和分析功能

可通過圖形化功能實時監測當前的光功率變化曲線；用戶還可以對一段時間內的光功率進行分析操作，可查看此段時間光功率最大值、最小值、峰峰值、漂移、標準差等信息。

網口和RS232接口功能

提供以太網口和RS232接口。網口可與PC機組成自動測試系統，RS232接口可用于測量數據實時輸出。

典型應用

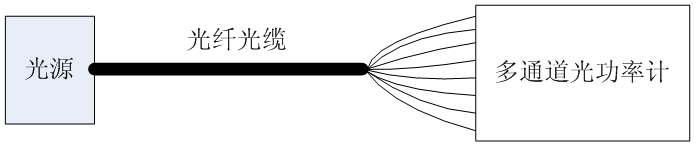

測量光纖光纜的光功率大小

將光纖光纜的輸出端口插入到光功率計的功率輸入端口，設定光功率計的測量波長與光源中心波長一致，測試光纖光纜各個端口的光功率大小。

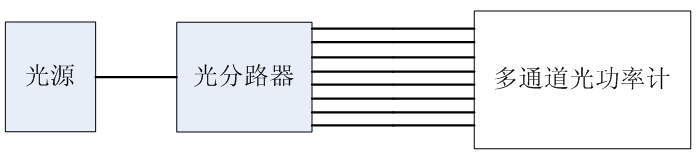

測量光分路器的光功率

    將光分路器的輸出接入到多通道光功率計的各個通道，光分路器的輸入與光源輸出端連接，設定光功率計的測量波長與光源中心波長一致，測試光分路器的各個通道的光功率的差異。
