產品概述

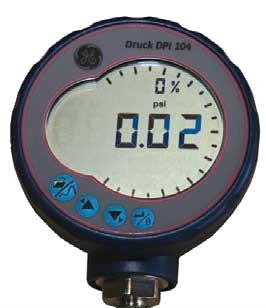

DPI104數字壓力表是由微處理器控制的數字壓力表，結合在一個緊湊的精度和功能強大和簡單易用的軟件包。DPI104數字壓力表場先進的硅傳感器技術與幾種方便的設計特點，導致在一個精確的，通用還負擔得起的數字測試儀。作為一個獨立過程指標或一盒與廣泛證明壓力手泵，DPI104數字壓力表提供了一個可靠的、經濟的大范圍的壓力傳感應用的解決方案。

Features性能參數

? 0.05% full scale (FS) accuracy

? Pressure ranges to 20,000 psi (1400 bar)

? Eleven selectable pressure units

? Large, easy-to-read display with five-digit resolution

? % pressure indication and additional bar graph for quick visual reference

? Temperature compensated accuracy from 14°F to 122°F (-10°C to 50°C)

? 0 to 5V analog output

? Pressure switch test

? Minimum/maximum, tare and alarm functions

? IDOS compatible and RS232 serial interface

? Networking capability (1 to 99 units)

? Stainless steel or Inconel pressure cavity for aggressive media

0.05%全比例（FS）的準確性

?壓力范圍為20000 psi（1400 bar）

十一個可選的壓力單位

易于閱讀的顯示與五位數字的分辨率

%壓力指示和額外的條形圖快速視覺參考

?溫度補償精度從14°F到122°F（- 10°C至50°C）

?0到5V的模擬輸出

壓力開關測試

?最小/最大，皮重和報警功能

?IDOS兼容RS232串行接口

網絡能力（1至99個單位）

?不銹鋼或鎳壓力腔的腐蝕性介質

DPI104數字壓力表規格參數


通用壓力模塊（UPM）能力upmmodules可以連接到DPI 104提高精度和延長的壓力范圍。

電池DPI 104提供一個9V堿性電池，mn1604型。為了提高性能，9V鋰電池（不提供由GE）建議。

壓力口?1 / 4 NPT或BSP男性為單位到10000 psi（700 bar）?9 / 16 x 18的錐面連接15000 psi（1000 bar）和20000 psi（1400 bar）單位

外殼?外殼材料：ABS／PC塑膠密封4型/ IP65?浸濕部件：全不銹鋼（316）或因科鎳合金焊接壓力腔與腐蝕介質的相容性。

歐規cemarked

經典的Pro軟件該軟件包允許用戶控制DPI 104遠程通過計算機屏幕上的虛擬儀器面板。校準數據可以以圖形格式記錄、查看和打印，或作為校準證書。

最小系統要求英特爾Windows 95或更高?奔騰


參數

儲存溫度- 4°F至158°F（- 20°C至70°C）

尺寸直徑：3.74毫米（95毫米），不包括壓力配件深度：2.17（55毫米）

重量13盎司（350克）近似

機械振動對Def Stan 66-31 CAT III，8.4

機械沖擊標準61010:2001

電氣環境?EMC：bsen61326-1:1998 + a2:2001?電氣安全：標準61010:2001?機械安全壓力設備directive_class：工程實踐（SEP）選項

一）連接電腦PC機的串口引線；P / N ia4090-1-v0 B）104 dpi UPM電源引線；P / N ia4101-1-vo采用遠程UPM IDOS sensor_option C還要求C）通用12V外接電源使用UPM IDOS遠程傳感器P / N 191-129 D）物理專業軟件（包括pclead）；1s-sicalpro-dpi104 E）交配引腳插座插頭開關試驗，所需的電壓輸出，外部電源和報警P / N 1s-04-0027 F）9 / 16 x 18的3 / 8的BSP適配器連接到PV 212 P / N 182-190
