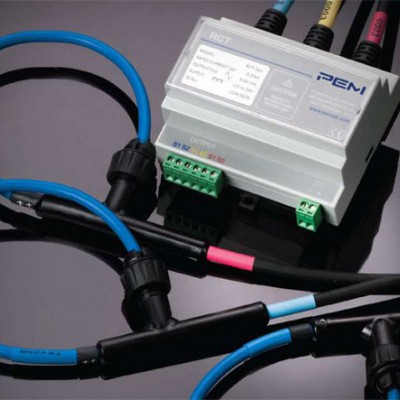

PEM RCTrms 3
CWT HF 羅氏線圈，它提供高帶寬和新穎的靜電屏蔽，具有良好的抗干擾能力。新的CWTHF是對CWT范圍的最新增加，這些最新的寬帶探頭使用一種新型的靜電屏蔽Rogowski線圈來提供很好的抗干擾能力，使其免受快速局部dv/dt瞬態或50/60 Hz電壓的干擾。
CWT HF 主要性能參數：
額定電流從30A到300kA
300 mm線圈的高頻(-3dB)帶寬可達30 MHz
700 mm線圈的高頻(-3dB)帶寬可達15 MHz
最大隔離電壓10kV
標準線圈長度為300至1000 mm，支持定制長度
CWT HF 主要特征：
全新更堅固的線圈鎖止結構
di/dt 高達120kA/us
兼容各種示波器接口
PEM CWT HF羅氏線圈
CWT mini & mini HF系列
CWT Ultra mini 系列
PEM LFR低頻羅氏線圈
| 型號 | 靈敏度 (mV/A) | 峰值電流 (kA) | di/dt (kA/μs) | 噪聲 (mV p-p) | 跌落 (%/ms) | 低頻帶寬 (3dB) Hz | 高頻帶寬 (3dB) MHz | |
|---|---|---|---|---|---|---|---|---|
| 300mm線圈 | 700mm線圈 | |||||||
| CWTHF 015 | 200 | 0.03 | 2.0 | 15 | 85 | 150 | 20 | 8 |
| CWTHF 03 | 100 | 0.06 | 4.0 | 11 | 78 | 105 | 20 | 8 |
| CWTHF 06 | 50 | 0.12 | 8.0 | 8.0 | 70 | 80 | 20 | 10 |
| CWTHF 1 | 20 | 0.3 | 20 | 6.0 | 50 | 50 | 20 | 10 |
| CWTHF 3 | 10 | 0.6 | 40 | 12 | 11 | 12 | 30 | 15 |
| CWT 3N | 10 | 0.6 | 4.0 | 12.0 | 0.9 | 1.0 | 16 | 10 |
| CWTHF 6 | 5.0 | 1.2 | 80 | 12 | 5.5 | 6.0 | 30 | 15 |
| CWT 6 | 5.0 | 1.2 | 8.0 | 9.0 | 0.9 | 1.0 | 16 | 10 |
| CWTHF 15 | 2.0 | 3.0 | 80 | 10 | 3.0 | 3.0 | 30 | 15 |
| CWT 15 | 2.0 | 3.0 | 20 | 7.0 | 0.7 | 0.8 | 16 | 10 |
| CWTHF 30 | 1.0 | 6.0 | 120 | 10 | 1.5 | 1.5 | 30 | 15 |
| CWT 30 | 1.0 | 6.0 | 40 | 5.0 | 0.5 | 0.6 | 16 | 10 |
| CWTHF 60 | 0.5 | 12 | 120 | 8.0 | 1.0 | 1.0 | 30 | 15 |
| CWT 60 | 0.5 | 12 | 40 | 3.0 | 0.35 | 0.4 | 16 | 10 |
| CWTHF 150 | 0.2 | 30 | 120 | 5.0 | 1.0 | 1.0 | 30 | 15 |
| CWT 150 | 0.2 | 30 | 40 | 3.0 | 0.2 | 0.2 | 16 | 10 |
| CWTHF 300 | 0.1 | 60 | 120 | 5.0 | 0.6 | 0.5 | 30 | 15 |
| CWT 300 | 0.1 | 60 | 40 | 3.0 | 0.1 | 0.1 | 16 | 10 |
| CWTHF 600 | 0.05 | 120 | 120 | 5.0 | 0.6 | 0.5 | 30 | 15 |
| CWT 600 | 0.05 | 120 | 40 | 3.0 | 0.06 | 0.05 | 16 | 10 |
| CWTHF 1500 | 0.02 | 300 | 120 | 5.0 | 0.6 | 0.5 | 30 | 15 |
| CWT 1500 | 0.02 | 300 | 40 | 3.0 | 0.035 | 0.03 | 16 | 10 |
