一． 簡介

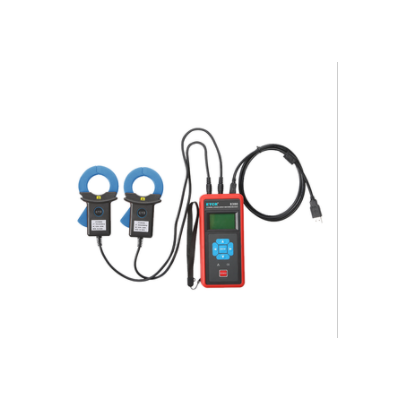

ETCR4000A智能型雙鉗數字相位伏安表(又稱：全自動雙鉗數字相位伏安表)是我公司精心研制的一款專為現場測試的全自動、多功能、數字式、智能型儀表，是對機械旋鈕式相位伏安表的升級，減少了操作的繁瑣性，降低了誤操作的可能性，具有高精度、高穩定、低功耗、使用方便等特點。可以在被測回路不開路的情況下，同時測量?jī)陕方涣麟妷骸㈦娏鳌㈦妷洪g相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數等，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等，為用電檢查人員提供一種安全、準確、便捷的新型電力儀表。
ETCR4000A智能型雙鉗數字相位伏安表選用新型材料設計制作外殼模具，配有的防振、防滑、高絕緣護套，采用2.8寸TFT彩色液晶屏，所有參數同屏顯示，一目了然，盡顯精美豪華外觀。儀表配有USB-RS232接口，可存儲1200組數據，通過系統軟件上傳所存數據到電腦，實現在線實時監測與歷史查詢，動態顯示，能讀取、保存、報表、打印歷史數據等。同時，尖小形鉗口適合于排線密集的地方，能滿足不同場所需求。
智能型雙鉗數字相位伏安表別名：全自動雙鉗數字相位伏安表、多功能雙鉗數字相位伏安表、全自動相位伏安表、數字相位伏安表等，完全包含普通機械式雙鉗數字相位伏安表的功能，適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統，其供電營銷部門的電能計量、用電檢查、電力稽查，生技部門的裝表接電 、繼電保護、差動檢測、啟動試驗、變電檢修，或電力實訓、技能比武等。
二．技術規格
1．基準條件和工作條件
影響量 | 基準條件 | 工作條件 | 備注 |
環境溫度 | 23℃±1℃ | -10℃～40℃ | ---- |
環境濕度 | 40%～60% | ＜80% | ---- |
信號波形 | 正弦波 | 正弦波 | β=0.01 |
信號頻率 | 50Hz±1Hz | 45Hz～65Hz | ---- |
儀表工作電壓 | 9V±0.1V | 9V±1.5V | ---- |
測相位頻率相序時 電流幅值 | 200mA±3mA | 2mA～20A | ---- |
測相位頻率相序時 電壓幅值 | 100V±10V | 10V～600V | ---- |
測功率功率因數時 電流幅值 | 200mA±3mA | 20mA～20A | ---- |
測功率功率因數時 電壓幅值 | 100V±10V | 10V～600V | ---- |
外電場、磁場 | 應避免 | ||
被測導線位置 | 被測導線處于鉗口的近似幾何中心位置 | ||
2．一般規格
功 能 | 同時測量?jī)陕方涣麟妷骸㈦娏鳌㈦妷洪g相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等 |
電 源 | DC9V 堿性干電池(1.5V AA×6) |
量 程 (全自動) | 電壓：AC 0.00V～600V |
電流：AC 0.0mA～20.0A | |
相位：0.0°～360.0° | |
頻率：45.00Hz～65.00Hz | |
有功功率：0.0W～12kW | |
無功功率：0.0var～12kvar | |
視在功率：0.0VA～12kVA | |
功率因數：-1～+1 | |
鉗口尺寸 | 尖小形電流鉗：7.5mm×13mm |
分辨率 | 電壓：AC 0.01V |
電流：AC 0.1mA | |
相位：0.1° | |
頻率：0.01Hz | |
有功功率：0.1W | |
無功功率：0.1var | |
視在功率：0.1VA | |
功率因數：0.001 | |
數據存儲 | 1200組 |
RS232接口 | USB-RS232接口，所存數據上傳電腦，便于分析管理數據 |
功 耗 | 開啟背光燈zui大耗電135mA，電池連續工作約6小時 |
關閉背光燈儀表耗電90mA，電池連續工作約9小時 | |
顯示模式 | 2.8寸TFT彩色液晶屏,顯示域58mm×44mm |
儀表尺寸 | 長寬厚：196mm×92mm×54mm |
檢測速率 | 約2秒/次 |
數據保持 | 測試中按HOLD鍵保持?jǐn)?shù)據，“HD”符號顯示 |
自動關機 | 無操作約15分鐘后，儀表自動關機，以降低電池消耗 |
背光功能 | 有，適合昏暗場所及夜間使用；無操作五分鐘后關閉背光 |
電壓檢測 | 當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池 |
儀表質量 | 主機：550g(帶電池) |
電流鉗：170g×2 | |
測試線：250g | |
測試線長度 | 1.5m |
電流鉗線長 | 2m×φ4mm |
工作溫濕度 | -10℃～40℃；80%Rh以下 |
存放溫濕度 | -10℃～60℃；70%Rh以下 |
輸入阻抗 | 測試電壓輸入阻抗為：1MΩ |
耐 壓 | 儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 |
絕 緣 | 儀表線路與護套外殼之間≥100MΩ |
結 構 | 雙重絕緣，帶絕緣防振護套 |
適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
3．基準條件下基本誤差及性能指標
類 別 | 量 程 | 分辨率 | 基本誤差 |
電 壓 | AC 0.00V～600V | 0.01V | ±(0.5%量程) |
電 流 | AC 0.0mA～20.0A | 0.1mA | ±(0.5%量程) |
相 位 | 0.0°～360° | 0.1° | ±1° |
有功功率P | 0.0W～12kW | 0.1W | ±(1.0%量程) |
無功功率Q | 0.0var～12kvar | 0.1var | ±(1.0%量程) |
視在功率S | 0.0VA～12kVA | 0.1VA | ±(1.0%量程) |
功率因數PF | -1～+1 | 0.001 | ±0.03 |
頻 率F | 45Hz～65Hz | 0.01Hz | ±(1.0%量程) |
注1：工作條件下的相位誤差：10mA～20A為±3°；10mA以下±6°。
