測試腳位（PIN）

20

20

24

48

72/96/120/144/168/192

20

20

測試頻率

20Hz—200kHz

20Hz—500kHz

20Hz—1MHz

顯示

7英寸  TFT LCD顯示器800×RGB×600

LCR功能

可聯系業務員選購永久開通

變壓器測試參數

圈數比

圈數

相位

電感

電容

漏感

品質因數

交流電阻

直流電阻

平衡

引腳短路

二極管正反向

Turn  Ratio

Turns

Phase

L

C

Lk

Q

ACR

DCR

Balance

Pin  Short

Diode  P/N

LCR測試參數

|Z|, |Y|,C,L,X,B,R,G,D,Q,θ,DCR,Turn-Ratio,Phase,Lk

基本測量準確度

LCRZ

0.05%

DCR、圈數比

0.1%

信號源輸出阻抗

10Ω、30Ω、50Ω、100Ω

測試速度 (ms/次)

13ms,90ms，370ms

AC信號電平

5mVrms— 2Vrms(變壓器測試，可定制到10Vrms)，5mVrms— 10Vrms（LCR功能）；50μArms— 100mArms

DC偏置電壓源

------

0V— ±10V；0mA— ±100mA

DC偏置電流源

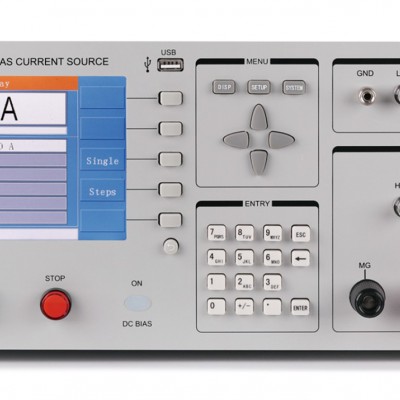

0 - ±1A選件（選件TH2901），0 -±2A（選件TH2902）

DC恒定電流源

0mA— ±120mA用于二極管正向特性測試

二極管測試

正向測試電壓

0—9.9999V

反向測試電流

0—99.999mA

比較器

10檔分選,PASS/FAIL指示,檔計數功能

存儲

內部：100組設定文件保存；U盤：500組設定文件、CSV格式測試數據、GIF格式圖像
