AWG5200 任意波形發生器可滿足苛刻的信號生成需求，具有高信號保真度，能夠通過多單元同步組合擴展至多達 32 個或更多通道。 非常適用于高級研究、電子測試和雷達、復雜電磁環境系統設計和測試。

構建多發射極射頻信號環境變得非常簡單

近年來，隨著滿足雷達和通信一體化的研究， 泰克在當前任意波形發生器安裝了一個特定波形創建插件，使工程師能夠?yàn)樵S多特定的應用創建特定的射頻環境。

支持的應用包括模擬仿真 EW 監測的實際的無線場景/環境、帶有干擾信號的雷達接收機以及相控陣列天線和 MIMO。

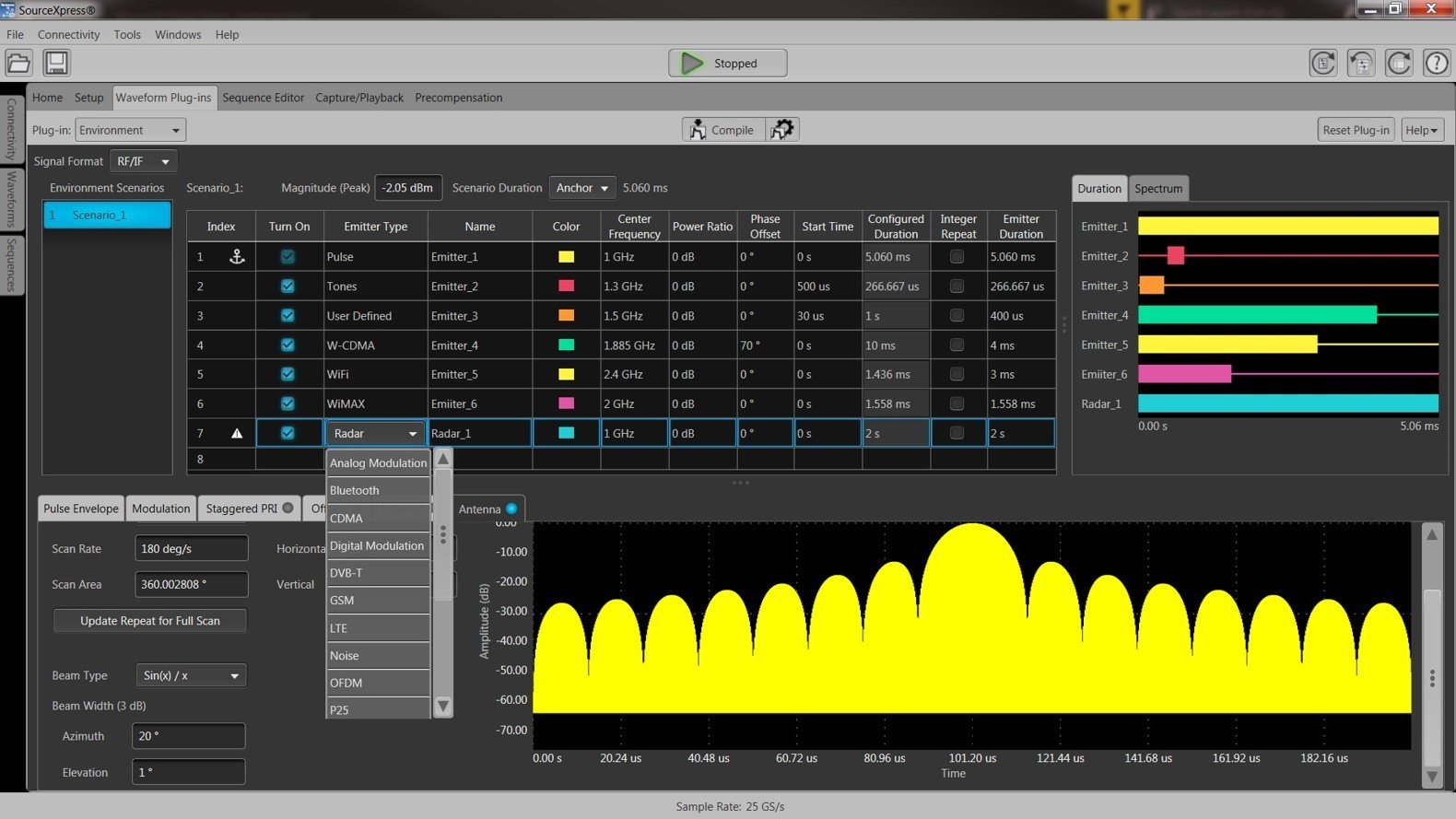

任意波形發生器的環境插件

新環境插件的功能包括：

• 能夠創建多個場景并在一次編譯中分配到不同的 AWG 通道。 用戶最多可以創建 50 個場景。

• 場景由各個獨立的射頻發射極信號組成，每個場景用戶最多可以定義 100 個發射極

更低的噪聲。 更清晰的信號。

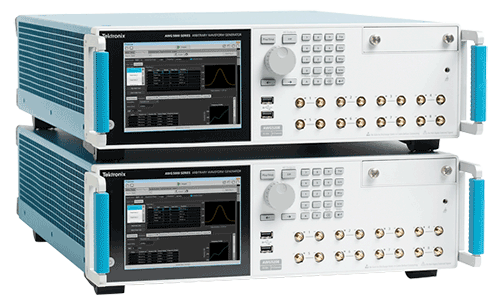

AWG5200 任意波形發生器以高性價比提供業界優異的采樣率和垂直分辨率組合。 能夠基于準確的無噪聲信號和 5 GS/s 16 位性能（可直接生成高達 6 GHz 的信號）創建真實環境。

AWG5200 技術演示

特點

• 16 位的 DAC 分辨率

• 5 GS/s 采樣率

• 超低的本底噪聲

• 可擴展、靈活、經濟實惠的任意波形發生器。

可擴展、靈活、經濟實惠的任意波形發生器。

在任何設置下高效擴展，每個單元最多 8 個通道，每通道成本低并提供多設備同步。 完全集成式平臺可以實現更快速的波形加載和更清晰的射頻性能。

特點

• 同時使用多達 8 個模擬通道、32 個數字通道和 4 個標志

• 多達 8 個獨立通道，多設備同步

• 超低的本底噪聲

• 智能且價格低廉，每通道的基本價格低

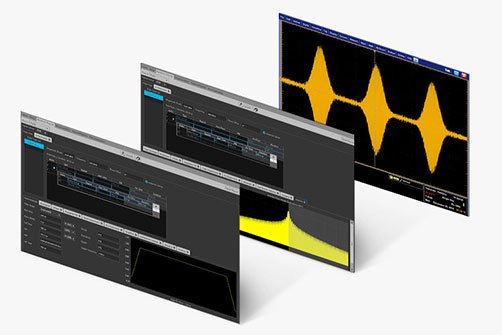

借助任意波形發生器聯機或脫機創建波形。

SourceXpress 環境在 PC 上運行，模擬 AWG5200 的原有固件。 配合插件工作時，您可以在插件之間輕松又方便地切換。 插件簡化了生成復雜射頻環境信號和調制雷達脈沖的過程，幫助您更快地迭代設計。

特點

• 雷達、射頻、OFDM 插件

• 在PC上模擬AWG

• 即使無法訪問 AWG，也可以創建波形

• 遠程控制 AWG

簡化測試設置。

AWG5200 任意波形發生器旨在簡化您的測試設置。 首先，它是一款即用型解決方案，可簡化或替換您當前的復雜信號生成設置。 它向下兼容其他泰克信號發生器，讓您無需重新學習設置過程。 最后，它支持通過 Matlab 腳本實現自動化測試，可簡化端到端設置。

特點

• AWG 向后兼容性

• 使用 Matlab 命令創建波形

• 數字上變頻，動態范圍寬，輸出功率提供類似 VSG 的功能
