音頻發射頻率

130KHz

音頻最大測試距離

3公里

線序/故障最大測試距離

300米

最大工作電流

≦70mA

音色

單音調

可測試連接阜

TEST插座: 提供RJ45(8 pin)/RJ11(6 pin)線對測試

RJ45 SCAN插座: 提供RJ45(8pin)音頻尋線使用

RJ11 SCAN插座: 提供RJ11(6P/6C/4C/2C)音頻尋線使用。

適用電纜線

RJ45網絡線Cat 5、5e、6(UTP/STP)、RJ11/12 電話線Cat 3 (6P/2C/4C/6C)

功能選擇

5 個按式開關(電源、尋線SCAN/PoE SCAN、線對TEST/FAST TEST、短路/導通Ω、電話極性/電話線狀態POL/TEL)

短路/導通測試

1個LED顯示 (線路≦300Ω)，同軸電纜線和一般單芯/多芯絞線用鱷魚夾線測試

輸出信號電壓

8Vp-p

線序/故障指示

8個LED，快/慢雙速測試

網絡線帶遮蔽指示燈

1個LED

電話線 正/負極性、狀態指示

1個雙色LED

電信設備和路由器活電測試

有

電壓保護

DC 48V

自動關機

約1小時

電池低壓指示

6.5V (電源指示燈閃爍)

電池

DC 9.0V (NEDA 1604/ 6F22 DC9V ×1pcs)

外觀尺寸 (長×寬×高)

138×80×35 mm

重量

140公克

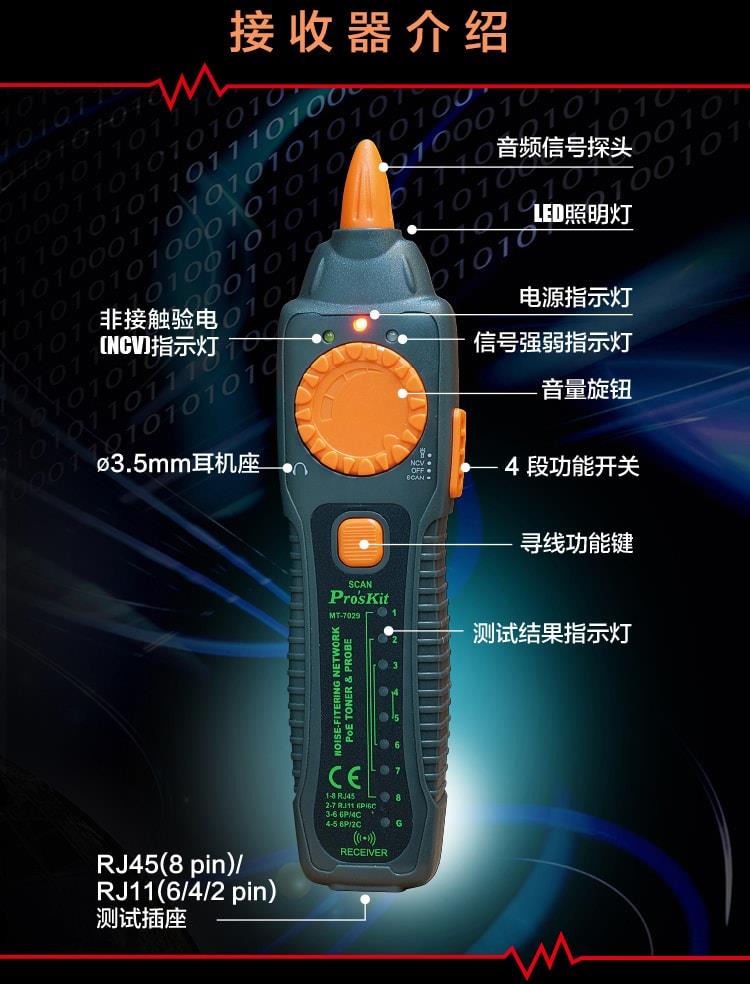

MT-7029 接收器 規格

音頻接收頻率

130KHz

最大工作電流

≦115mA

可測試連接阜

RJ45(8 pin)/RJ11(6 pin) 共享插座

功能選擇

4段滑動開關(LED照明、非接觸驗電NCV、關機OFF、尋線SCAN)

耳機座

1個

信號強弱指示

1個雙色LED & 蜂鳴器

線序/故障指示

8個LED

網絡線帶遮蔽指示

1個LED

非接觸驗電(NCV)指示

1個LED (交流90~1000V)

工作照明

1個LED

電源指示

1個LED

電池

DC 9.0V (NEDA 1604/ 6F22 DC9V ×1pcs)

外觀尺寸 (長×寬×高)

203×50×32 mm

重量

95公克

配件

RJ45(8pin)網絡線、RJ11(6pin)電話線、RJ11(6pin)對鱷魚夾線、耳機、攜存袋、使用手冊
