模擬帶寬70 MHz，100 MHz，200 MHz，350 MHz，500 MHz
實時采樣率最高2 GSa/s
存儲深度可達200 Mpts/ch
波形捕獲率達500,000 wfm/s
強大的電源測試功能

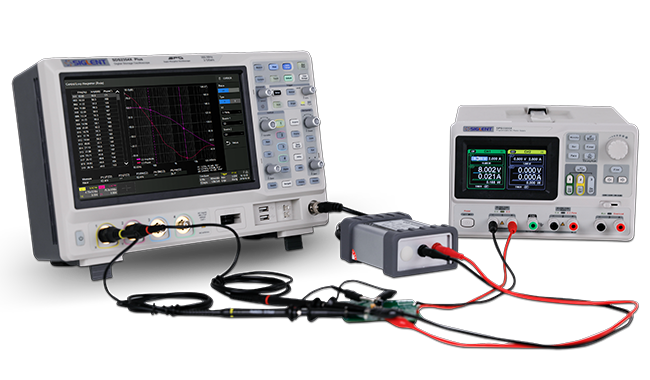

· 波特圖（標配）：利用波特圖測試系統的頻率響應或環路穩定性，在一定領域取代昂貴的網絡分析儀。可搭配內置波形發生器或外置SDG系列任意波形發生器；
· 電源分析（選配）：電源分析選件能幫助用戶快捷測量和分析電力電子領域中的多個項目，如電源質量、諧波、浪涌電流、開關損耗、輸出紋波、瞬變響應、電源抑制比、功率效率等。
規格參數
| 帶寬 | 70 MHz 、100 MHz 、200 MHz、350 MHz、500 MHz |
| 實時采樣率 | 2 GSa/s |
| 通道數 | 2/4 + EXT |
| 存儲深度 | 200 Mpts/CH |
| 最高波形捕獲率 | 500,000 wfm/s（Sequence模式） |
| 垂直分辨率 | 8 bit，可選10-bit模式 |
| 輸入阻抗 | (1 MΩ±2%) || (17 pF±2 pF) 50 Ω: 50 Ω±1% |
| 時基范圍 | 1.0 ns/div ~ 1000 s/div ROLL: ≥ 50 ms/div |
| 觸發類型 | 邊沿（Edge）、斜率（Slope）、脈寬（Pulse width）、窗口（Window）、欠幅（Runt）、間隔（Interval）、超時（Dropout）、碼型（Pattern）、視頻（Video） |
| 串行數據解碼類型 | 標配：IIC, SPI, UART, CAN, LIN 選配：CAN FD, FlexRay, IIS, MIL-STD-1553B，SENT，Manchester |
| 16路數字通道（選配） | 500 MSa/s采樣率, 50 Mpts/通道存儲深度 |
| 數學運算 | 2路：2M點FFT、加、減、乘、除、積分、微分、平方根、平均、ERES和自定義表達式 |
| 自動測量 | 數十種自動測量功能，支持測量統計、Gating 測量、Math測量、History 測量、Ref 測量。支持對測量參數的直方圖和趨勢圖統計 |
| 接口 | USB 2.0 Host x2，USB 2.0 Device，LAN，外觸發輸入，輔助輸出（TRIG OUT，PASS/FAIL） |
| 屏幕 | 10.1 英寸電容式觸摸顯示屏，分辨率1024*600 |
| 最大輸入電壓 | 1 MΩ ≤ 400 Vpk(DC + AC), DC~10 kHz 50 Ω ≤ 5 Vrms, ±10 V Peak |
| 尺寸 | 寬×高×厚 = 352 mm×224 mm×111 mm |
| 重量 | 2通道凈重3.3 kg, 毛重4.8 kg 4通道凈重3.9 kg, 毛重5.4 kg |
