特長
高精度：±0.1 %/全量程
可用于最高20,000 r/min的高轉速扭矩性能評價測試(TH-2000系列)
長壽命：非接觸的磁場相位差方式，旋轉部與測量部沒有磨耗。
抗噪性能優異：測量部的信號輸出，采用抗噪方式。
不需要進行旋轉方向(CW/CCW)的設定
CE符合，FCC對應(CE：EN61010-1: 2010 (3rd)、EN61326-1 FCC：Part 15B)

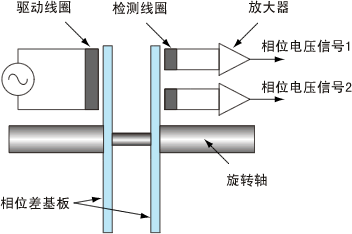

電磁誘導相位差方式的工作原理
上圖所示，旋轉軸上的相位差基板的兩端設置有驅動線圈與檢測線圈，驅動線圈產生的磁場信號通過相位差基板，由檢測線圈產生出相應磁場的電壓信號。旋轉軸上加有扭矩時，旋轉軸將發生一定的扭曲，根據扭曲角的變化，2個檢測線圈的磁場間會產生相應的磁場相位差，將2個檢測線圈的磁場的電壓信號進行放大，送至TS-2800，根據磁場相位差信號計算出扭矩值。

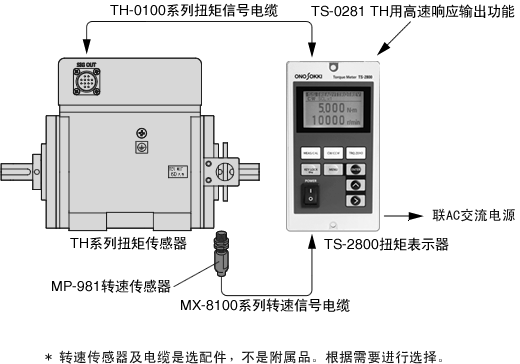

系統構成
規格簡要
TH-1000系列
| 型 號 | 扭矩容量 | 轉速測量范圍 | 轉動慣量 | 抗扭剛度 |
|---|---|---|---|---|
TH- | N?m | r/min | kgm2 | N?m/rad |
| 1204 | 2 | 0 ～ 6000 | 6.95 × 10－5 | 1.67 × 102 |
| 1504 | 5 | 0 ～ 6000 | 6.95 × 10－5 | 4.12 × 102 |
| 1105 | 10 | 0 ～ 8000 | 7.70 × 10－5 | 7.75 × 102 |
| 1205 | 20 | 0 ～ 8000 | 7.70 × 10－5 | 1.57 × 103 |
| 1505 | 50 | 0 ～ 6000 | 1.19 × 10－3 | 6.18 × 103 |
| 1106 | 100 | 0 ～ 6000 | 1.19 × 10－3 | 1.27 × 104 |
| 1206 | 200 | 0 ～ 6000 | 1.34 × 10－3 | 2.54 × 104 |
| 1506 | 500 | 0 ～ 6000 | 1.34 × 10－3 | 6.18 × 104 |
1 N?m ＝ 0.1019716 kgfm
TH-2000系列
| 型 號 | 扭矩容量 | 轉速測量范圍 | 轉動慣量 | 抗扭剛度 |
|---|---|---|---|---|
TH- | N?m | r/min | kgm2 | N?m/rad |
| 2204 | 2 | 0 ～ 20000 | 6.95 × 10－5 | 1.67 × 102 |
| 2504 | 5 | 0 ～ 20000 | 6.95 × 10－5 | 4.12 × 102 |
| 2105 | 10 | 0 ～ 20000 | 7.70 × 10－5 | 7.75 × 102 |
| 2205 | 20 | 0 ～ 20000 | 7.70 × 10－5 | 1.57 × 103 |
1 N?m ＝ 0.1019716 kgfm
| 綜合精度 | ±0.1 %(1秒平均表示，靜態校準) |
|---|---|
| 過負載測量范圍 | 全量程的180 % |
| 破壞過負載范圍 | 全量程的400 % |
| 溫度影響 | 0.02 ％/全量程/℃ |
| 零點的溫度影響 | 0.02 ％/全量程/℃ |
| 適配轉速傳感器 | MP-981/MP-9820(選購件) |
| 使用溫度范圍 | 0 ～ ＋40 ℃ |
| 保存溫度范圍 | －10 ℃ ～ ＋55 ℃ |
| 使用濕度 | 95 %以下(不結露) |
| 耐振性能 | 50 m/s2 以內 |
| 轉速測量用齒輪 | 標準配件(60 P/R) |
| 電源 | 由TS-2800扭矩表示器提供 |
| 附屬品 | 使用說明書，試驗成績書 |
選配件 | ?扭矩信號電纜(TH系列電纜) 型號長度(m)TH-01055TH-011010TH-012020 ?MP-981 磁電式轉速傳感器 型號長度(m)MX-81055MX-811010MX-812020 |
