特長
與本公司原有產品相比，剛性提高約20倍，響應性也快很多
±0.05 %/F.S（頻率輸出）

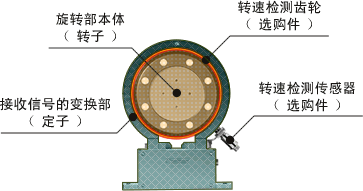

來自旋轉部的信號傳遞是非接觸式的，所以設置，維修保養方便
TQ-2000系列最高使用轉速可達25,000 r/min（選配功能）標配為：22,000 r/min
空間節省的薄型法蘭
可進行JISS校準（JISS：日本校準服務系統，對應國際相互認可MRA）
TQ-5200運算表示器
寬210 ｍｍ，高 44 ｍｍ，縱深 200 ｍｍ，體積小。
采用熒光顯示管，測量值，設定菜單清晰可見。
由于將模擬電壓輸出，絕緣隔離開來。所以與控制系，記錄器及數據處理裝置連接方便。
外部儀器用的接口，標準配備有RS-232C、遙控I/O，系統升級方便。
聯鎖報警為對每個周期可判定的高速比較器，共配備有３個通道，其中２個通道是可任意設定的，另外１個通道供監控產生標定值的110 %過超狀態使用。
概要規格
| 型 號 | 扭矩容量 | 轉速量程 | 扭轉剛性 | 慣性矩 (裝轉速檢測齒輪時) | 大概重量 |
|---|---|---|---|---|---|
TQ- | N?m | r/min | kN?m/rad | ×10-3 kg?m2 | kg |
| 2206 | 200 | 0 ～ 22,000 (0 ～ 25,000)* | 270 | 3.1 | 2.0(帶轉速檢測齒輪時) 1.1(定子) |
| 2506 | 500 | 0 ～ 22,000 (0 ～ 25,000)* | 700 | 5.8 | 2.6(帶轉速檢測齒輪時) 1.1(定子) |
※選配功能
1 N?m ＝ 0.1019716 kgfm
線性度(單體頻率輸出) | ±0.05 % |
|---|---|
| 線性度(TQ-5200配套輸出) | ±0.1 % |
| 極限扭矩(與標定扭矩比) | 200 % |
| 破壞扭矩(與標定扭矩比) | 400 % |
| 平衡等級(ISO 1940) | G 2.5 |
| 信號輸出方式 | 由行驅動器以差動脈沖輸出(依據RS485) |
| 無負荷時輸出(頻率輸出) | 10 kHz |
| 正標定負荷扭矩時輸出(頻率輸出) | 15 kHz |
| 負標定負荷扭矩時輸出(頻率輸出) | 5 kHz |
| 溫度補償范圍 | +10 ℃ ～ ＋60 ℃ |
| 保存溫度范圍 | -20 ℃ ～ ＋70 ℃ |
| 溫度每變化10 K時的影響 | ±0.1 % 以下(滿量程) ±0.05 % 以下(零點) |
| 可配套使用的轉速傳感器(選購件) | 轉速檢測齒輪/MP-9820?MP-981或光柵板(360 P/R)方式 |
| 電源 | DC 18 ～ 30 V |
| 消耗功率 | 5 W 以下 |
注意
1.與專用的TQ-5200表示器配套使用。
2.線性度中包括磁滯性。
TQ-5200 高速響應型扭矩比較運算表示器規格
| 輸入部 | 扭矩 | 輸入頻率量程 | 1 ｋHz ～ 25 ｋHz |
|---|---|---|---|
輸入信號 | 行驅動器輸入 本公司產品TQ系列傳感器信號 | ||
| 轉速 | 輸入頻率量程 | 1 Hz ～ 100 ｋHz | |
輸入信號 | 本公司產品 MP-981、MP-9820 傳感器信號 | ||
信號振幅范圍 | 高電平 +4～+30 V 低電平 0.6 V 以下 脈沖寬度 2 μs 以上 | ||
| 顯示部 | 顯示器 | 熒光顯示管 | |
顯示項目 | 扭矩，或扭矩與轉速 | ||
顯示位數 | 極性+５位 | ||
顯示更新時間 | 1 s (平均值) | ||
顯示單位 | N?m、kN?m | ||
| 扭矩顯示精度 | ± 0.05 %/F.S. | ||
轉速顯示精度 | ± 1 r/min | ||
| 演算部 | 變換方式 | 周期變換方式 | |
變換時間 | 1 周期 ＋ 5 μs + 扭矩標定時， 1 周期 15 kHz = 67 μs -扭矩標定時， 1 周期 5 kHz = 200 μs | ||
轉速檢測齒輪齒數P/R | 60、120、180、240、360、720 | ||
轉速修正 (N-0) | CW、CCW 各１０個點 | ||
| 模擬輸出部 | 輸出項目 | 扭矩 | |
輸出信號 | 0 ～ ±10 V/±設定值 當設定值在滿刻度的 10 % ～ 100 %之間，每 1 % 可以指定。 | ||
輸出響應時間 | 與運算部變換時間相同 | ||
移動平均 | OFF、2 ～ 32 | ||
低通濾波器 | OFF、 1 kHz、500 Hz、100 Hz、10 Hz、1 Hz ４階巴特沃斯型 | ||
匹配負荷 | 100 ｋΩ 以上 | ||
測量精度 | 與傳感器配套時 ± 0.1 %/ F.S.(除TQ-1505) ± 0.2 %/ F.S(用TQ-1505 時) | ||
溫度漂移 | ±0.01 %/ F.S /℃(TQ-5200單體) | ||
校準用輸出 | 零， 滿量程 | ||
| 匹配接插件 | C02 型(BNC)插頭 | ||
| 比較功能 | 測量項目 | 扭矩 | |
| 通道數 | 3通道 | ||
設定內容 | 任意設定2通道、110 % 固定 1通道 可以設定絕對值 | ||
輸出更新 | 各按運算部變換時間 | ||
輸出形式 | 無電壓觸點輸出 | ||
| 匹配接插件 | RO3-PB8M(多治美) 與遙控接插件共用 | ||
| 脈沖輸出部 | 輸出項目 | 扭矩，轉速 | |
輸出形式 | TTL | ||
| 脈沖寬度 | 與傳感器輸入信號相同 | ||
| 匹配接插件 | C02 形(BNC)插頭 | ||
| 遙控功能 | 輸入信號 | CW/CCW 切換、扭矩零點修正值取得開始 無電壓觸點或TTL電平(負邏輯) | |
輸出信號 | 檢測準備完了信號、聯鎖報警信號 無電壓觸點輸出 | ||
| 匹配接插件 | R03-PB8M(多治見) | ||
| RS–232C | 波特率 | 9600 bps | |
| 通信數據 | 設定、狀態、顯示值的讀取、設定變更 | ||
通信操作 | 自動調零 | ||
| 適用信號線 | AX-5022 (本公司產品 2 m ) | ||
| 一般規格 | 電源電壓 | DC 18 ～ 30 V | |
消耗電力 | 約 20 VA | ||
使用溫度范圍 | 0 ～ 50 ℃ | ||
保存溫度范圍 | - 5 ～ 55 ℃ | ||
外形尺寸 | 210 (W) × 44 (H) × 200 (D) mm | ||
重量 | 約 1 ｋｇ | ||
附件 | 電源接插件，遙控用接插件 操作說明書 | ||
