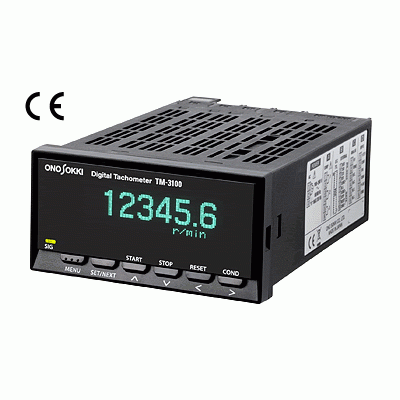

小野測器 TM-3100系列數字式轉速表
小野測器 GK-4110G20(大型) GK-211
小野測器 FV-1100頻率電壓(F/V）變
小野測器 BS-1210(10 μm) BS-1310
小野測器 TS-8700扭矩工作站專家系

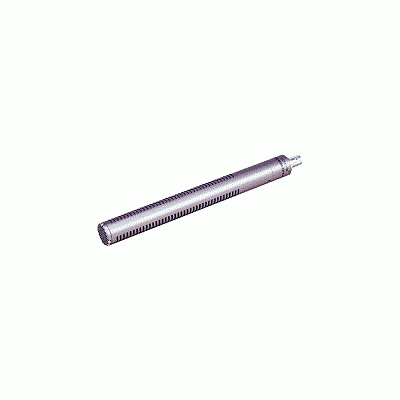

小野測器 MI-8100指向型傳聲器

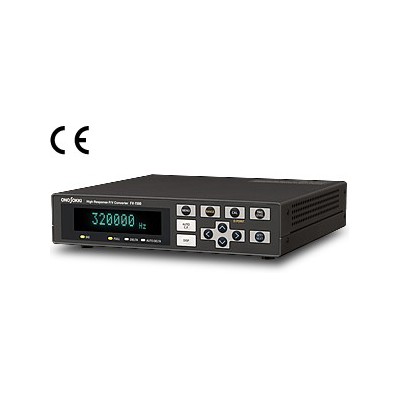

小野測器 FV-1500高速F/V頻率電壓轉
小野測器 RP-1710系列一般工業用旋
小野測器 HT-3200接觸式數字手持式
特長
由于是振動子*方式的傳感器，不需要基準點。
由于體積小，重量輕，能簡單地安裝在被測對象上，使用起來簡單又方便。
動態范圍寬，能從微小的加速度測起。
機械強度大，適合測量具有比較大的加速度或具有沖擊加速度的場合。
一般共振頻率較高，工作頻率范圍較寬，在很寬的頻率范圍內可做到無波形失真的測量。
與內藏前置放大器式的傳感器相比，能運用在溫度更高的場合。
規格簡略

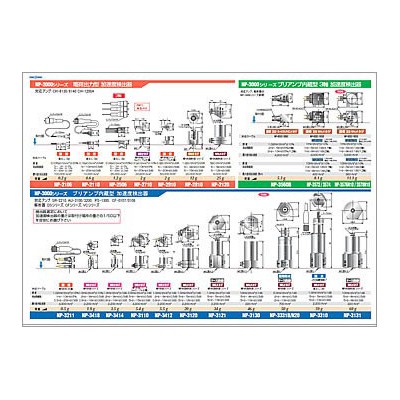

NP-2000系列電荷輸出型加速度傳感器
NP-2106 | NP-2506 | |
|---|---|---|
| 特點 | 微型1軸 | 微型3軸 |
| 外觀 |
|
|
| 構造 | 剪切型 | 剪切型 |
| 輸出方式 | 電荷輸出型 | 電荷輸出型 |
| 靈敏度(at 159.2 Hz)＊1 | 0.035 pC/(m/s2)±20 % | 0.04 pC/(m/s2) ±20 % |
| 靜電容量 | 580 pF ± 20 %(包括信號電纜) | 580 pF ± 20 %(包括信號電纜) |
| 最大測量加速度 | 100,000 m/s2 | 25,000 m/s2 |
| 測量頻率范圍＊2 | fc ～ 20,000 Hz (±3 dB) | fc ～ 20,000 Hz (±3 dB) |
| 共振頻率 | 60 kHz以上 | 60 kHz以上 |
| 耐沖擊性 | 100,000 m/s2 以上 | 50,000 m/s2 以上 |
| 絕緣阻抗 | 10,000 MΩ 以上(DC 50 V) | 10,000 MΩ 以上(DC 50 V) |
| 接地方式 | 外殼接地 | 外殼接地 |
| 使用溫度范圍 | －50～＋160 ℃ | －50～＋160 ℃ |
| 外殼材質 | 鈦合金 | 鈦合金 |
| 重量＊3 | 約0.2 g(不含信號電纜) | 約1.2 g(不含信號電纜) |
| 外型尺寸 | φ3.5 × 2.5 mm | 8(W)×7(D)×5.5(H) mm |
| 信號電纜 | 直接抽出電纜3 m，電纜直徑 φ0.8 mm | 直接抽出電纜3 m，電纜直徑 φ0.8 mm(共3條) |
| 傳感器固定方法 | 粘結 | 粘結 |
| 附屬品 | 說明書，參數表，拆卸工具 | 說明書，參數表 |
型號 | NP-2110 | NP-2910 | NP-2810 |
|---|---|---|---|
特點 | 小型?輕量 | 小型?通用 | 小型 |
構造 | 剪切型 | 剪切型 | 剪切型 |
外觀 |
|
|
|
靈敏度＊1 | 0.16 pC/(m/s2)±2 dB | 0.3 pC/(m/s2)±2 dB | 1.2 pC/(m/s2)±2 dB |
靜電容量 | 700 pF±20 ％ | 610 pF±20 ％ | 750 pF±20 ％ |
共振頻率 | 約40 kHz | 約60 kHz | 約40 kHz |
頻率范圍＊2 | fc～10 kHz±0.5 dB | FC～10 kHz±0.5 dB | fc～6 kHz±0.5 dB |
橫向靈敏度 | 小于5 ％ | 小于5 ％ | 小于5 ％ |
最大加速度 | 10000 m/s2 | 50000 m/s2 | 20000 m/s2 |
耐沖擊性 | 100000 (m/s2) | 100000 (m/s2) | 30000 (m/s2) |
使用溫度范圍 | －20～＋160 ℃ | －20～＋160 ℃ | －20～＋160 ℃ |
絕緣阻抗 | 大于10000 MΩ | 大于10000 MΩ | 大于10000 MΩ |
重量 | 0.6 g*1 | 2 g | 12 g |
| 外殼材質 | 鈦合金 | 鈦合金 | SUS303 |
外徑尺寸 | φ 6.5×3.7 H | 7 Hex×10 H | 12 Hex×16 H |
接插件 | 低噪聲電纜直接抽出 | 微型接插件橫向抽出(M 3) | 袖珍型接插件 |
電纜 | 直接抽出電纜 (3 m) | 附屬專用電纜(3 m)一根 | 須另行購買 |
| 傳感器固定方法 | 粘結 | 粘結 | M 5螺絲 |
| 附屬品 (不包括電纜) | 使用說明書 | 使用說明書 | 專用螺母 |
型號 | NP-2120 | NP-2710 |
|---|---|---|
特點 | 通用 | 小型?耐高溫 |
構造 | 剪切型 | 剪切型 |
外觀 |  |  |
靈敏度＊1 | 5 pC/(m/s2)±2 dB | 0.306 pC/(m/s2)±10 % |
靜電容量 | 3500 pF±20 ％ | 340 pF |
共振頻率 | 約30 kHz | 約50 kHz |
頻率范圍＊2 | fc～5 kHz±0.5 dB | fc～10 kHz±5 % fc～20 kHz±3 dB |
橫向靈敏度 | 小于5 ％ | 小于5 ％ |
最大加速度 | 8000 m/s2 | 22600 m/s2 |
耐沖擊性 | 16000 (m/s2) | 98000 (m/s2) |
使用溫度范圍 | －20～＋160 ℃ | －70～＋260 ℃ |
絕緣阻抗 | 大于10000 MΩ | 大于10000 MΩ |
重量 | 25 g | 約2 g |
外殼材質 | SUS303 | 鈦合金 |
外徑尺寸 | 14 Hex×23.5 H | 7.9 Hex×8.4 H |
接插件 | 袖珍型接插件 | 專用接插件橫向抽出 (5-44同軸) |
電纜 | 須另行購買 | 專用附屬電纜3m一根 (可另行購買NP-0160系列) |
傳感器固定方法 | M5 螺孔 | M3 螺絲 |
| 附屬品 (不包括電纜) | M5 螺絲 使用說明書 出廠參數表 | 使用說明書 出廠參數表 |
