一、EXTECH EX820 簡單介紹 ：

EX820 真有效值 1000 Amp 鉗型萬用表。該儀表可測量交流/直流電壓、交流電流、電阻、電容、頻率、二極管測試、導通性、k 型熱電偶溫度計以及非接觸式紅外溫度。正確并小心使用此儀表，您便可常年享受其可靠服務。

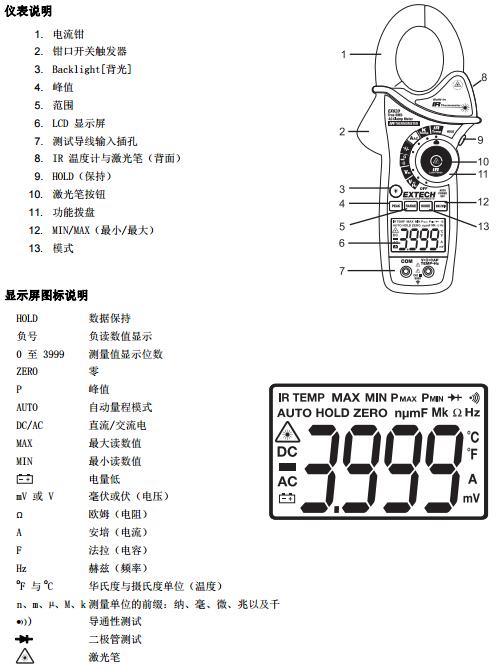

二、EXTECH EX820 儀表圖示 ：

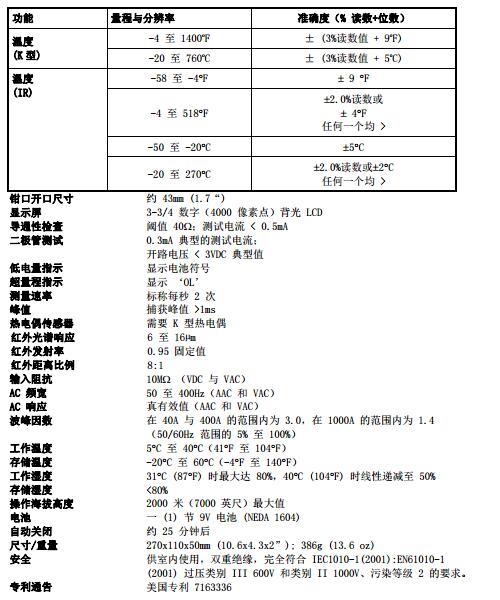

三、EXTECH EX820 規格特征 ：

激光指針的非接觸式紅外溫度測量
真有效值電流和電壓測量
峰值保持捕捉浪涌電流和瞬變
MultiMeter功能包括AC / DC電壓，交流電流，電阻，電容，頻率，二極管，連續性和K型溫度計
1.7“（43mm）鉗口，導線高達750MCM或兩個500MCM
4000計數背光顯示
手動范圍按鈕自動調節
功能包括數據保持和最小/最大值，自動關機
配有測試線，9V電池，通用型K型探頭和外殼

四、EXTECH EX820 操作說明 ：

電容測量
警告：為避免電擊，測量前應對待測電容做放電處理。如“dISC”出現在顯示屏上，請將電容取下并作放電處理。
1. 將功能撥盤撥至 電容位置。
2. 將黑色測試導線的香蕉插頭插入負極 COM 插孔，將紅色測試導線的香蕉插頭插入正極 CAP 插孔。
3. 按下 MODE 以使任何雜散電容歸零。
4. 使用測試探針的針尖測量待測部件。
5. 讀取顯示屏上的電容值。
6. 顯示屏會指示正確的小數點和數值。
注意：對于電容值較大的情況，在最終讀數穩定前，測量時間可能長達幾分鐘。
頻率測量
1. 將功能撥盤置于 V Hz 的位置。
2. 長按 MODE 按鈕以選擇頻率 (Hz) 功能。“K Hz”將出現在顯示屏上。
3. 將黑色測試導線的香蕉插頭插入負極 COM 插孔，將紅色測試導線的香蕉插頭插入正極 Hz 插孔。
4. 使用測試探針的針尖測量待測部件。
5. 讀取顯示屏上的頻率值。
6. 顯示屏會指示正確的小數點和數值。
7. 再次長按 MODE 按鈕以返回電壓模式。
紅外測量注意事項
1. 被測物體應大于視域圖計算出的光斑（目標）尺寸。
2. 如果被測物體的表面有水霧、油、污垢等，在測量前須清潔干凈。
3. 如果待測物體的表面高度反光，測量前在表面粘上膠帶或涂上啞光黑漆。
4. 儀表可能無法透過玻璃等透明表面做出精確的測量。
5. 蒸汽、灰塵、煙霧等都會使測量出現不準的情況。
6. 要找到熱點，須將儀表瞄準可疑區域的外部，然后全方位（上下移動）掃描，直至定位熱點。
