一、EXTECH GX900 簡單介紹 ：

GX900 型真有效值萬用表，該儀表具有高精度測量、直流交流快速轉換并內置數據記錄儀和趨勢顯示功能。該儀表在交付前均經過完善測試及校準，只要妥善使用，將會使您常年享受其可靠服務。ExtechInstruments 是一家 ISO-9001 認證企業。

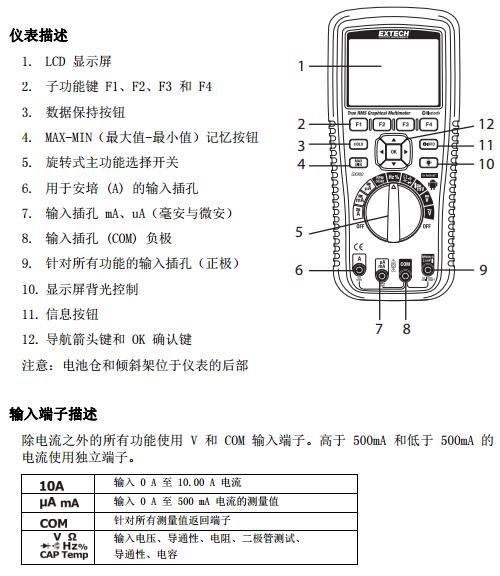

二、EXTECH GX900 儀表圖示 ：

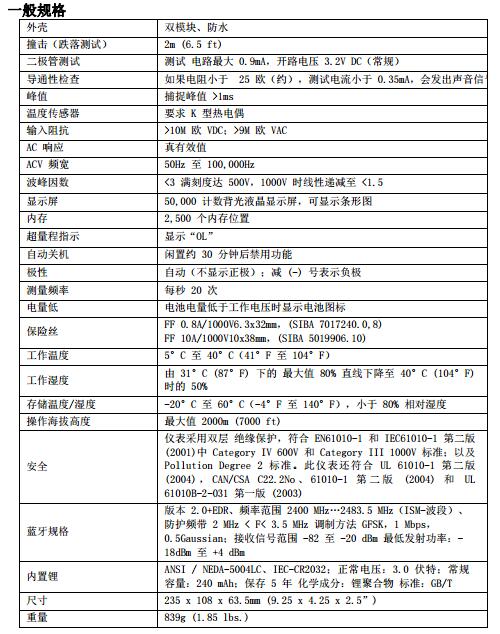

三、EXTECH GX900 規格特征 ：

測量交流/直流電壓和電流（包括遠程鉗位電流）、電阻、電容、頻率（電氣和電子）、每分鐘轉數、占空比、dBm/dBV、二極管、導通性和溫度
內置數據記錄儀和趨勢功能可存儲測量數據，并具有方便的調用功能
最大讀數 (MAX) 和最小讀數 (MIN) 記憶功能
用于凍結已顯示信息的讀數保持功能（包含自動保持）
直觀的 TFT 彩色 LCD 顯示屏和便捷的鍵盤按鈕控制
用于用戶提示和應用信息的屏幕即時幫助工具
帶低通交流濾波的快速交流/直流轉換采樣率
用于時間戳的內部實時日歷時鐘
具有工業強度的儀表外殼

四、EXTECH GX900 操作說明 ：

直流電壓測量
小心：無論電路中的電機是否打開或關閉，都不要測量直流電電壓。可能發生的強電壓電涌會使萬用表?yè)p壞。
1. 將功能撥盤置于 V 位置。
2. 將黑色測試導線的香蕉插頭插入負極 COM 的插孔中。將紅色測試導線的香蕉插頭插入正極 V 的插孔中。
3. 用黑色測試探針的針尖觸碰電路的負極一側。
4. 用紅色測試探針的針尖觸碰電路的正極一側。
5. 讀出顯示屏上的電壓值。
直流/交流毫伏電壓測量
小心：無論電路中的電機是否打開或關閉，都不要測量直流/交流電壓。可能發生的強電壓電涌會使萬用表?yè)p壞。
1. 將功能撥盤設定在 mV 位置。
2. 按下 F1 鍵（菜單），將菜單選擇器移動至標記為 mVDC 或 mVAC 的菜單項，然后按下 OK 鍵
3. 從按鍵選項選擇 mVDC 或 mVAC，然后按下 OK 鍵。
4. 將黑色測試導線的香蕉插頭插入負極 COM 的插孔中。
5. 將紅色測試導線的香蕉插頭插入正極 V 的插孔中。
6. 用黑色測試探針的針尖觸碰電路的負極一側。
7. 用紅色測試探針的針尖觸碰電路的正極一側。
8. 讀出顯示屏上的電壓值。
