一、EXTECH EX520 簡單介紹 ：

EX520 真有效值自調量程萬用表。此表可測量交流/直流電壓、交流/直流電流、電阻、電容、頻率（電氣與電子），二極管測試以及導通性與熱電偶溫度。其堅固耐用的設計可用于重型用途。正確并小心使用此儀表，您便可常年享受其可靠服務。

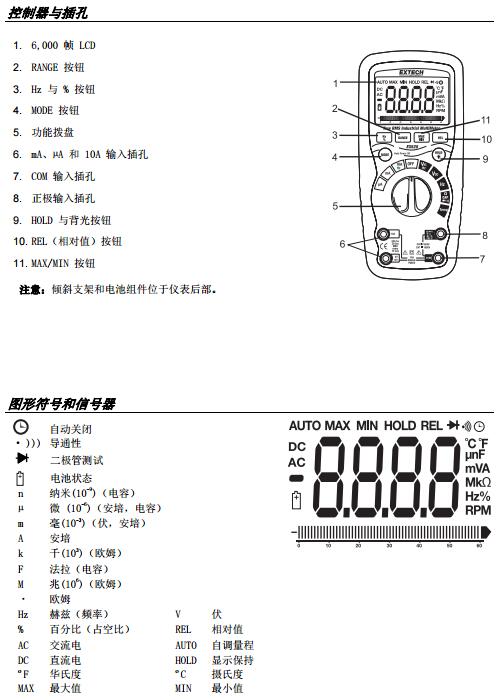

二、EXTECH EX520 儀表圖示 ：

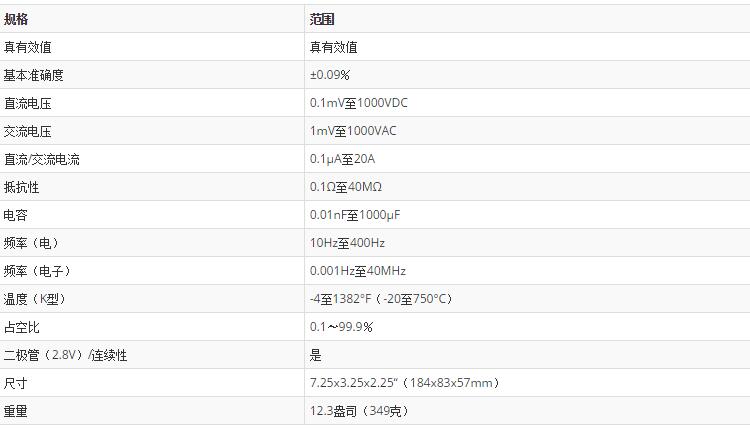

三、EXTECH EX520 規格特征 ：

具有11個功能的真RMS DMM和基本精度為0.09％
AC / DC電壓和電流，電阻，電容，頻率，溫度，占空比，二極管/連續性
雙靈敏度頻率功能（電氣/電子）
1000V輸入保護功能
20A最大電流
MIN / MAX，數據保持，相對，自動關機
6,000計數大背光LCD與條形圖
雙層模制外殼防水保護
完成雙重成型測試線，磁懸掛帶，K型珠絲線溫度探頭，手提箱和9V電池

四、EXTECH EX520 操作說明 ：

直流電測量
注意：請勿使 20A 電流測試持續 30 秒以上。超過 30 秒可能會損壞儀表和/或測試導線。
1. 將黑色測試導線的香蕉插頭插入負極 COM 插孔中。
2. 要測量高達 6000μA DC 的電流，將功能撥盤轉到黃色 μA 位置，并將紅色測試導線的香蕉插頭插入 μA/mA 插孔中。
3. 要測量高達 600mA DC 的電流，將功能撥盤轉到黃色 mA 位置，并將紅色導線的香蕉插頭插入 μA/mA 插孔中。
4. 要測量高達 20A DC 的電流，將功能撥盤轉到黃色的 10A/HZ/% 位置，并將紅色測試導線的香蕉插頭插入 10A 插孔中。
5. 按下 MODE 按鈕以在顯示屏上指示“DC”。
6. 停止給待測電路供電，然后在您希望測量電流的位置打開電路。
7. 用黑色測試探針的針尖觸碰電路的負極一側。用紅色測試探針的針尖觸碰電路的正極一側。
8. 給電路供電。
9. 讀出顯示屏上的電流值。
