一、EXTECH DL160 簡單介紹 ：

DL160是雙輸入真有效值交流電壓/電流數據記錄儀。同時數據記錄2通道的TRMS交流電壓（600V）或電流（200A）或一個交流電壓和一個交流電輸入的高達256,000個讀數，用戶可編程采樣率從1秒到24小時。LCD顯示時間/日期，當前讀數和最小/最大值。讀數可以通過USB接口下載到PC。具有正常，峰值和捕捉（用戶指定的觸發電平）記錄模式。配有2個電流鉗，2套測試線，2套鱷魚夾，軟件，USB電纜，通用交流適配器和4 x AAA和2 x CR2032電池。

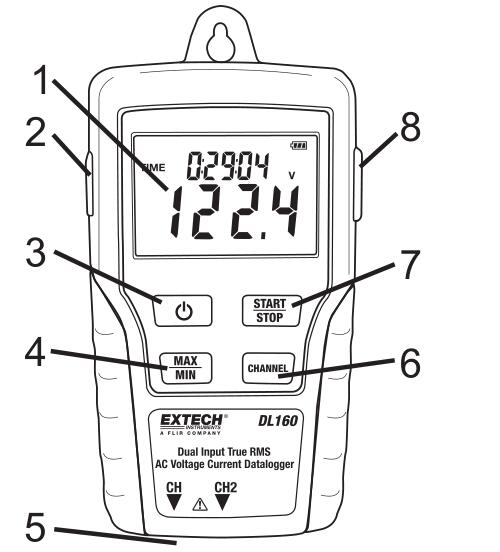

二、EXTECH DL160 儀表圖示 ：

1. 液晶顯示器
2. 交流適配器插座
3. 開/關按鈕
4. 最大/分鐘: 按下按鈕一次顯示最大 (最大值)閱讀.再次按下顯示 min (最小) 讀數。第三個按將退出最大/最小模式。電表將自動退出最大/最小模式在10秒, 如果沒有按下按鈕。
5. ch 輸入插座: 將電流或電壓傳感器插入到這些端口測量和記錄數據。
6. 頻道: 選擇液晶屏上顯示的頻道
7. 啟動/停止: 從軟件安裝數據記錄器后, 按啟動/停止按鈕4秒鐘以開始錄制。再次按下按鈕4秒鐘停止錄制。在將數據下載到軟件之前, 無法再次啟動錄制!
8. usb 端口

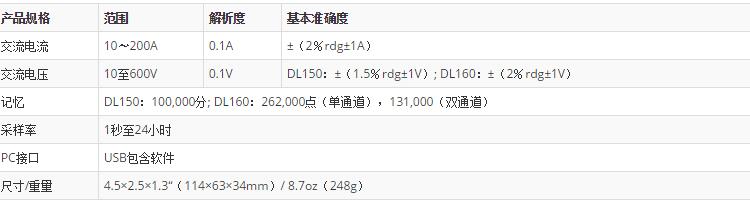

三、EXTECH DL160 規格特征 ：

同時測量兩個交流電壓輸入或兩個交流電流輸入或一個交流電壓和一個交流電流輸入
讀數可以通過USB接口下載到PC上，并使用附帶的軟件進行分析或導出到電子表格
LCD顯示時間/日期，當前讀數和最小/最大值
自動關機和電池檢查
配有2個電流和電壓傳感器模塊，兩套測試線和鱷魚夾，USB電纜，Windows?軟件，交流適配器和四節AAA電池

四、EXTECH DL160 操作說明 ：

1. 安裝4新的 aaa 電池或連接交流適配器。
2. 使用所提供的軟件設置數據記錄器。
3. 將電壓測試引線或電流探頭連接到要測量的交流源。
4. 按住啟動/停止按鈕四秒鐘以開始錄制。"rec" 圖標將出現在錄制已開始的顯示指示中。
5. 按住啟動/停止按鈕四秒鐘以停止錄制。"rec" 圖標將從顯示器中消失。
6. 卸下探頭, 將數據記錄器連接到 pc, 并使用提供的軟件下載數據。
