產品綜述

1464在250kHz～67GHz的頻率范圍內具備優異的邊帶相位噪聲。其出色的頻譜純度、超寬頻率覆蓋、高精度模擬掃頻、大動態范圍高精度功率輸出，可滿足您各種測試中對信號發生器的苛刻需求。內部標配雙通道內調制發生器和復雜脈沖發生器，可為您提供性能優異的AM、FM、?M調制功能以及脈沖調制能力，省去了面對眾多選項而難以抉擇的煩惱。該信號發生器采用系列化設計，有四種型號可供您選擇，滿足您的不同需求，分別為1464 250kHz～67GHz、1464A 250kHz～20GHz、1464B 250kHz～40GHz和1464C 250kHz～50GHz。該產品采用中/英文操作界面，TFT大屏幕真彩液晶顯示，適合國內外用戶的需求，既是理想的本振源和時鐘源，也是高性能的合成掃源，還可產生高質量模擬仿真信號。主要用于電子系統性能綜合評估、高性能接收機測試和元器件參數測試等方面，適用于航空、航天、雷達、通信以及導航設備等眾多領域。

功能特點

• 超寬的頻率覆蓋

• 極其純凈的信號質量

• 67GHz帶寬內的大動態范圍高精度功率輸出

• 高精度模擬掃頻輸出

• 標配內部調制信號發生器和脈沖發生器

• 優異的寬帶DCFM，DC?M功能

• 高精度線性AM和指數AM

• 高性能脈沖調制

• 110GHz倍頻源模塊擴頻

• 支持組建自動標量網絡分析系統

• 中/英文操作界面，TFT大屏幕真彩液晶顯示

• 步進、列表、功率掃描

• U盤自動軟件升級

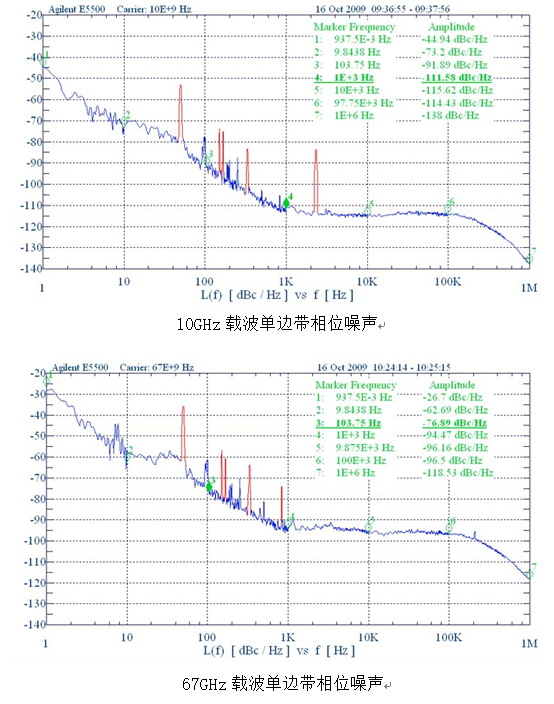

極其純凈的信號質量

      1464系列合成掃頻信號發生器可為您在67GHz的帶寬內提供高質量的測試信號，優異的邊帶相位噪聲，出色的諧波、雜散性能，可滿足雷達系統開發、衛星通信中對純凈激勵信號的測試需要。

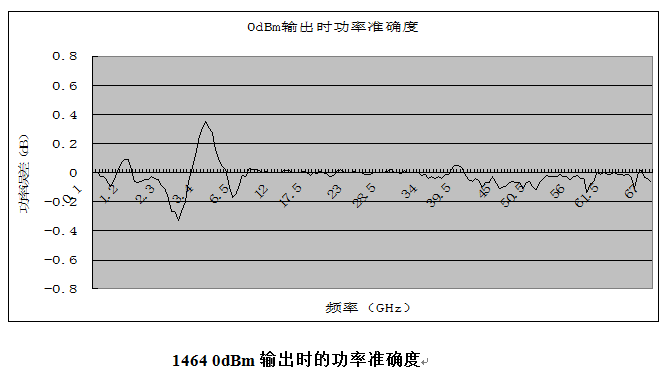

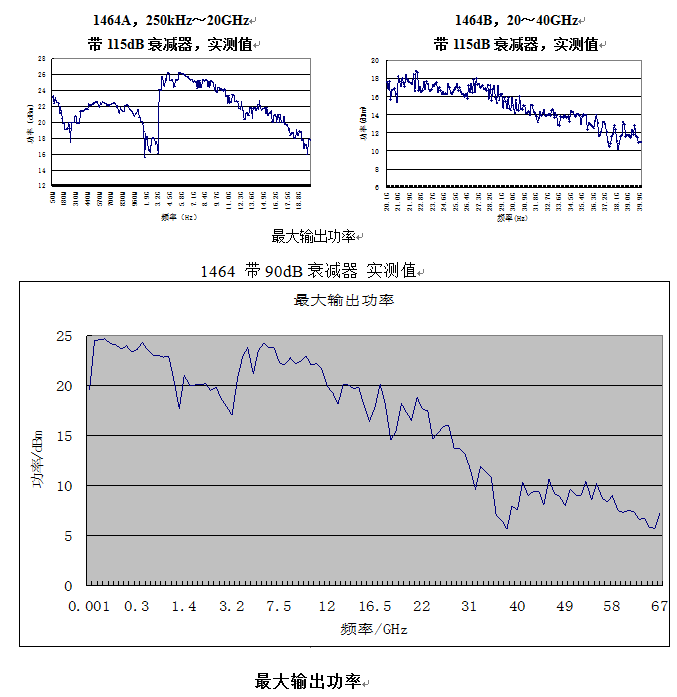

大動態范圍高精度功率輸出

1464系列合成掃頻信號發生器通過內置程控步進衰減器，在寬達67GHz的頻率范圍內可提供大動態范圍高精度信號輸出，以滿足您的測試需要。

高精度模擬掃頻

全頻段高精度模擬掃頻功能，滿足您寬帶測試中對快速掃頻的需要。

內部調制信號發生器和脈沖發生器（標配）

標配雙通道內部調制信號發生器，采用直接數字波形合成技術產生高質量調制信號，頻率范圍DC-1MHz，分辨率0.1Hz，調制波形多達7種，為您提供了全面的信號模擬能力。

標配內部脈沖發生器，共有6種脈沖方式可選，脈沖寬度可在40ns～42s間任意設置，步進10ns，脈沖開關比大于80dB，滿足您對高性能脈沖源的測試需求。

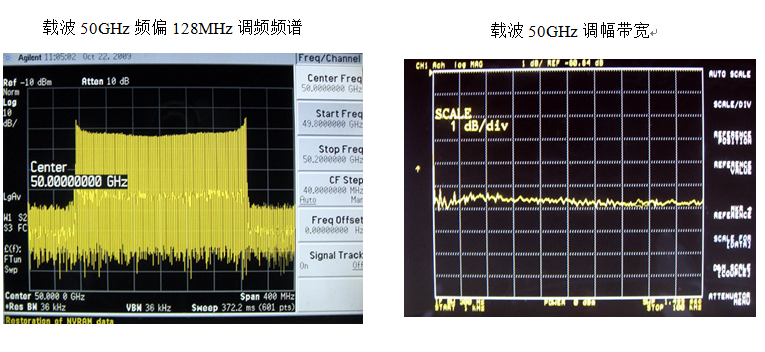

優異的模擬調制（標配）

1464系列標配有優異的模擬調制能力，具有AM、FM、?M功能，支持內、外調制源輸入。優異的DCFM能力，調制率寬達DC～10MHz。優異的DC?M能力，調制率寬達DC～1MHz。具有線性AM和指數AM兩種工作模式，線性調幅深度大于90%。為您進行高質量模擬信號發生提供了全面的解決手段。

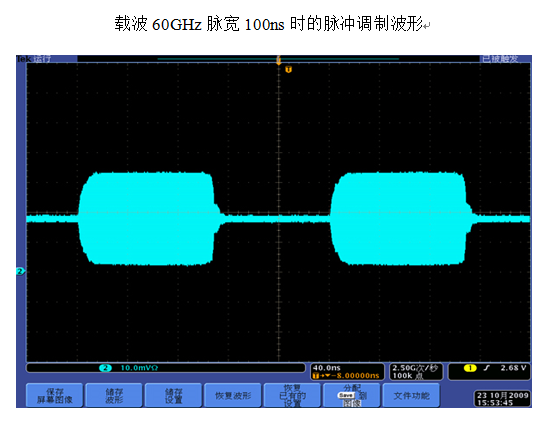

高性能脈沖調制（標配）

1464系列標配有高性能的脈沖調制功能，在輸出頻率大于500MHz時，調制深度>80dB，調制速度<20ns，最小脈寬100ns，支持門控、外部等多種觸發方式，具有雙脈沖輸出能力，為您進行雷達脈沖信號模擬提供了靈活方便的解決手段。

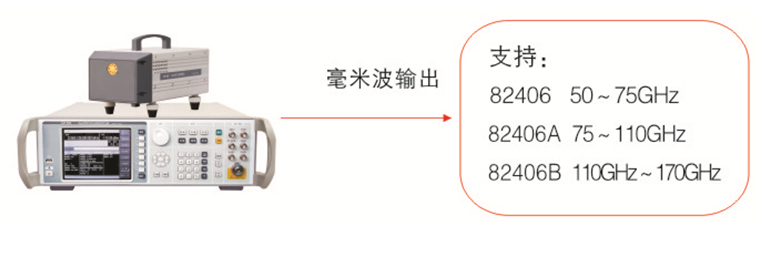

倍頻源模塊擴頻

1464系列合成信號發生器標配有倍頻源模塊接口，可外加中國電科41所波導系列倍頻源模塊將輸出頻率擴頻到毫米波頻段，為您提供了一個簡便、快捷、低成本的高質量毫米波信號產生方案。

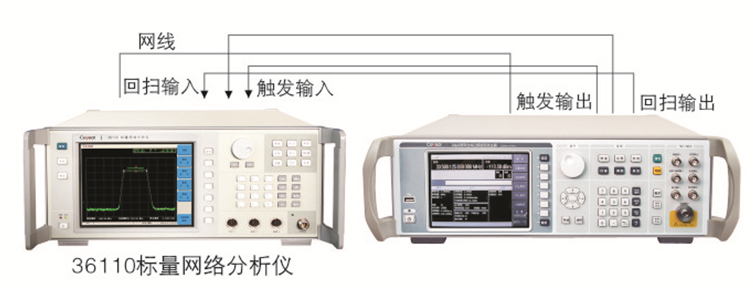

自動標量網絡測試系統組建

與36110標量網絡分析儀可輕松組建自動標量網絡測試系統，為您輕松搭建快捷寬帶網絡測試之路。

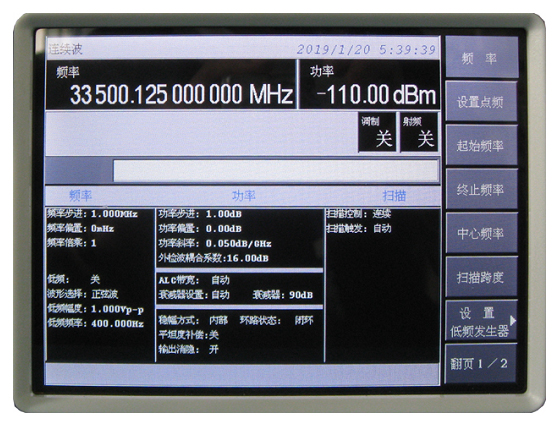

中/英文操作界面，TFT大屏幕真彩液晶顯示

1464系列合成信號發生器為全自主設計軟件，采用大屏幕、中文操作界面，當前狀態信息盡收眼底。操作界面也可根據不同用途及場合設置為英文，方便您的使用。

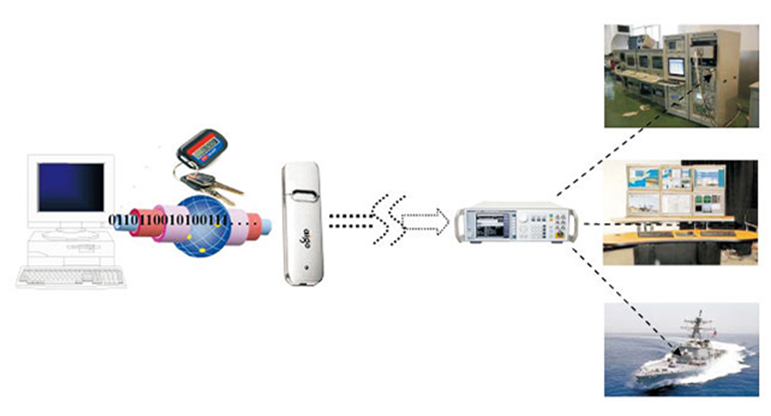

U盤自動軟件升級

1464系列合成掃頻信號發生器提供了可用于軟件智能升級及數據備份的USB接口，您可以方便地利用U盤對儀器進行軟件升級及維護，簡單快捷。

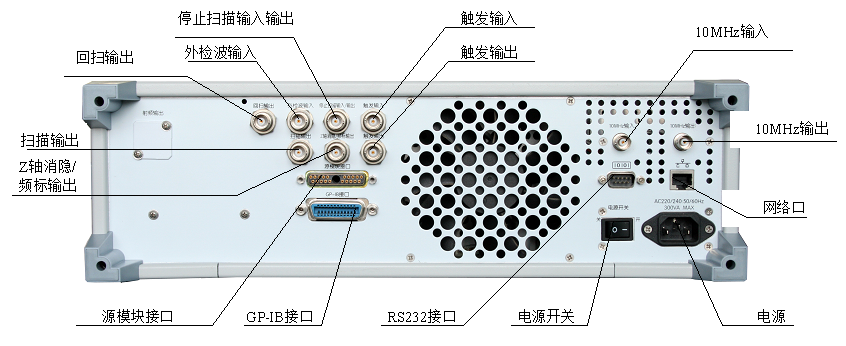

豐富的程控接口

1464系列合成掃頻信號發生器提供了RS232接口、GPIB接口、網絡口等附加擴展接口，任您自由選擇，以便方便地實現遠程控制及網絡升級功能。

典型應用

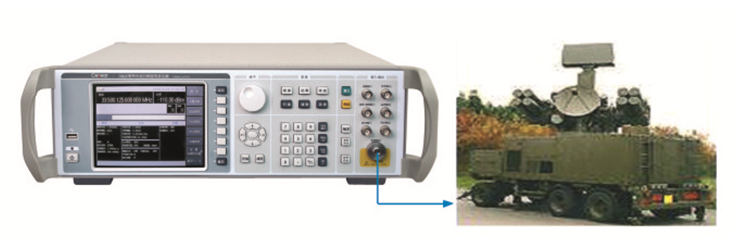

 電子系統性能綜合評估

  作為具備業界頂級性能的合成掃頻信號發生器產品，1464可在250kHz～67GHz的頻率范圍產生大動態范圍高質量模擬仿真信號，用于雷達、電子戰、通信裝備等電子系統綜合性能評估中，解決帶寬、靈敏度、動態范圍、交調失真等系統指標測試問題。

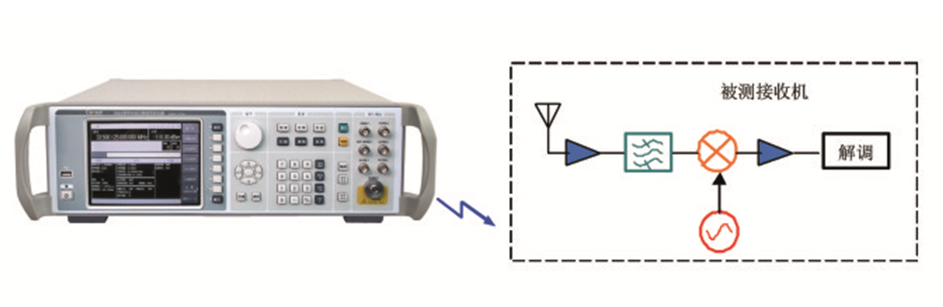

高性能接收機測試

  1464系列合成掃頻信號發生器具有大的輸出動態范圍和極高的頻率穩定度，頻率分辨率0.001Hz，可輸出高精度標準測試信號，用于雷達、電子戰、通信裝備中的高性能接收機性能測試中，解決靈敏度、動態范圍、通道選擇性等指標測試問題。

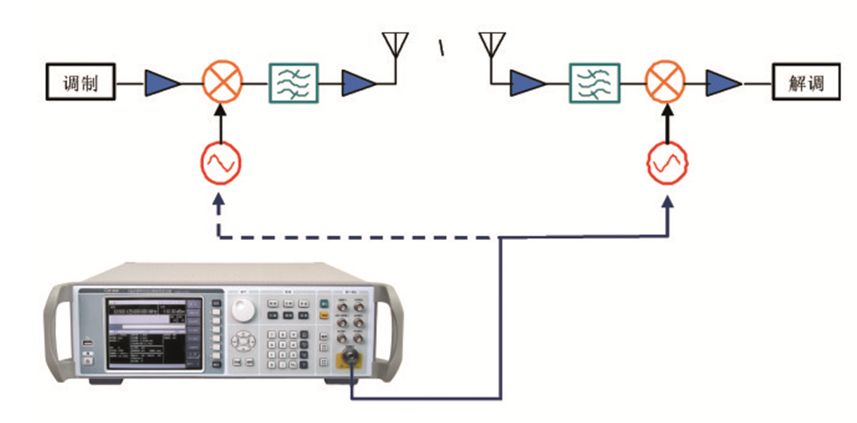

本振替代

  1464系列合成掃頻信號發生器具有極其純凈的信號質量，可做為理想的本振源替代發射機、接收機等被測設備中的本振，有效避免本振質量不好對測試帶來的負面影響，從而保證您的測試精度和可信性。
