產品綜述

業內較早支持實時多通道光伏組件測試的評測系統，提供真6路電子負載，提供多至6通道的實時測試能力，并可根據用戶需求訂制通道數量。評測系統可進行6個光伏組件的同步測試，是實現戶外光伏組件性能比對的優異設備。評測系統設計了多通道之間的發電效能比測試功能，能夠在一個時基上同時測試6個不同的光伏組件，比對不同組件之間的伏安特性差異以及發電量差異，并支持多路輻照度、溫度同步記錄，提供了用戶直觀的測試結果分析。適應目前戶外光伏組件真實發電量測試比對，適應IEC61853光伏組件發電量測試要求。滿足光伏組件設計制造企業及光伏電站系統集成商對戶外光伏組件的評測需求。測試系統支持直流及交流供電，可組成測試系統在線遠程監控，方便用戶在室內或戶外完成測試工作。

功能特點

● 具備多通道同步測試功能，使戶外多個光伏組件的測試結果具有可比性，適應不同工藝光伏組件的戶外比對測試，對工藝改進帶來的發電量提升提供參考數據。

● 支持多路輻照度溫度數據輸入功能，可通過關系設置，將一組輻照度溫度數據對應相關被測光伏組件。

● 采用優化的測試策略，能夠確保一天的輻照度變化下獲得全部伏安特性曲線與發電量曲線，盡可能地獲得光伏組件的理論發電量。

● 測試通道采用模塊化設計，可以自由對通道數量進行配置，并實現故障模塊的快速替換。

● 支持發電效能比測試功能，提供用戶直觀的百分比數據，組件好壞一目了然。

● 支持交流和直流兩種供電方式，提供用戶更多選擇。采用標準機箱設計，可以在標準機柜上使用，方便組成測試系統。

● 串口、LAN、USB接口功能。

伏安特性測試及衰減特性分析

9906在線式戶外多通道光伏組件評測系統可提供光伏組件的定時自動伏安特性測試功能，并可根據輻照度條件進行自動測試。能夠記錄光伏組件的伏安特性變化趨勢，并通過比對分析反映光伏組件在戶外運行期間的性能衰減曲線。

發電量及發電效能比測試

9906在線式戶外多通道光伏組件評測系統可通過連續伏安特性測試?yán)L制光伏組件最大功率隨時間變化曲線，從而計算最大功率與時間的積分得到光伏組件的實際發電量。通過同步進行輻照度信息采集與事先設置好的光伏組件STC標況下的參數，可以計算光伏組件在累計當前輻照度下的理論發電量（不考慮溫度等環境因素）。通過實際發電量與理論發電量之比計算得到光伏組件的發電效能比，通常該比值會達到90%。以此參數可以評價光伏組件在戶外的實際發電性能。當同時測試多個光伏組件時，通過發電效能比參數就可以判定被測光伏組件之間的發電量性能差異。

實時功率監測

9906在線式戶外多通道光伏組件評測系統在非伏安特性測試狀態下，通過串聯在光伏組串中的光伏組件切換裝置，可以監測光伏組件在發電狀態下的實時電流、電壓變化，計算發電功率，提供光伏組件的功率變化曲線。可與組串后端逆變器的輸出功率進行比對，分析光伏組串的效率損失。

一致性及匹配特性測試

9906在線式戶外多通道光伏組件評測系統可通過專門設計的測試步驟，借助光伏組件切換裝置，同步測試光伏組串中所有光伏組件的最大功率值，查看各個組件的一致性，并計算最大功率之和。然后迅速將組件切回組串連接方式，通過可定制的組串測試模塊，測出此時組串的最大功率，驗證光伏組串內部組件的匹配性。

典型應用

戶外多通道光伏組件比對測試

9906在線式戶外多通道光伏組件評測系統可進行單通道測試或多通道同步測試。評測系統的一大亮點是，主機中每個通道采用模塊化設計，可快速更換有問題的模塊，不會耽誤您的測試工作。

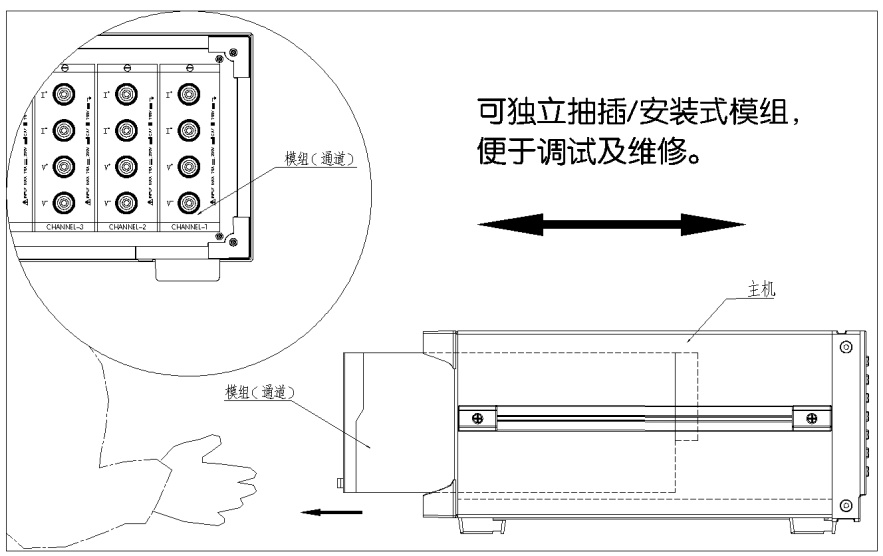

模組可快速替換

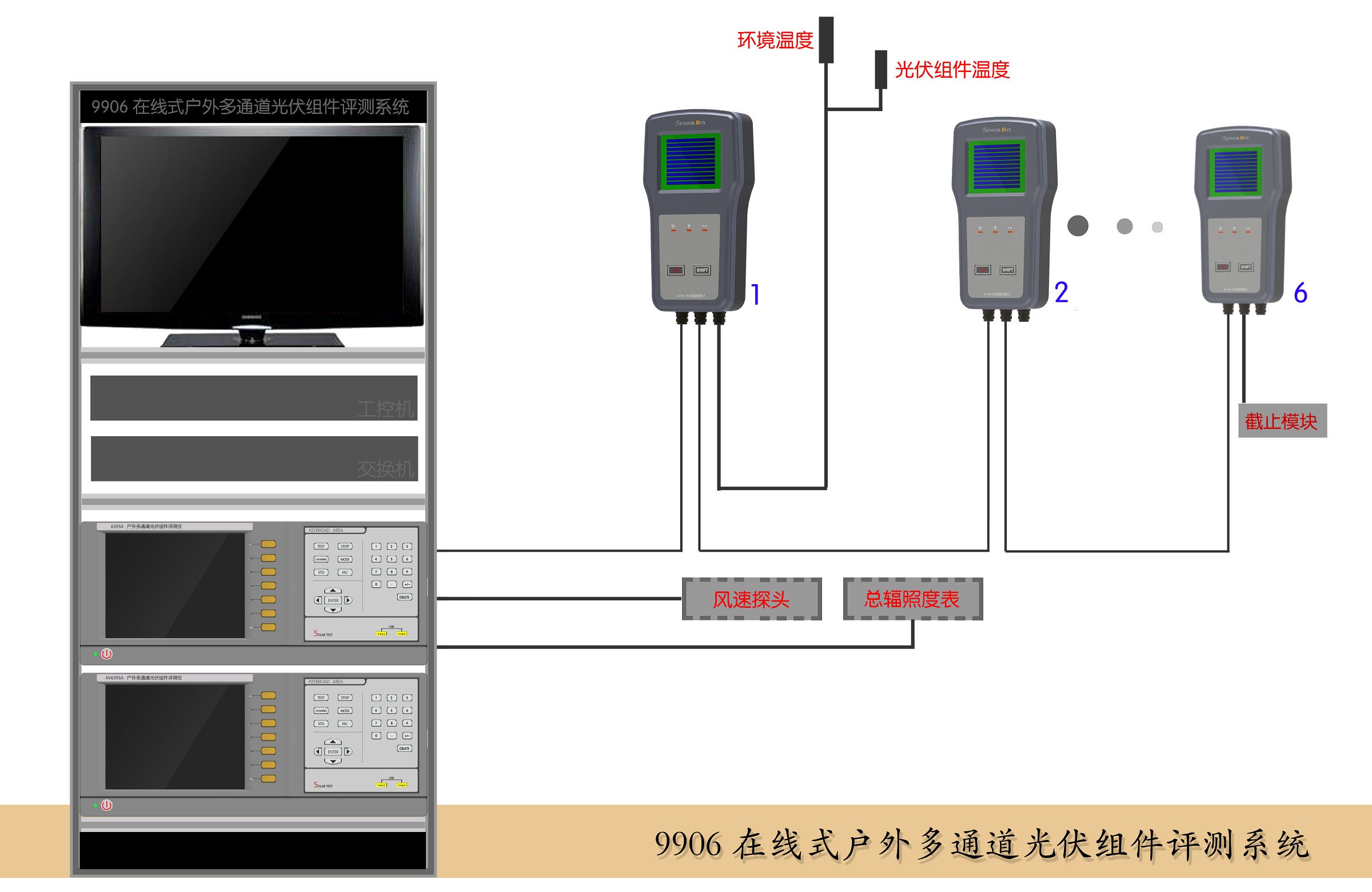

9906在線式戶外多通道光伏組件評測系統還可以通道擴展，通過以太網級聯成多達300通道的評測系統，并可支持多個輻照度探頭及其他氣象探頭擴展，示意圖如下。

評測系統基本配置示意

實時在線測試

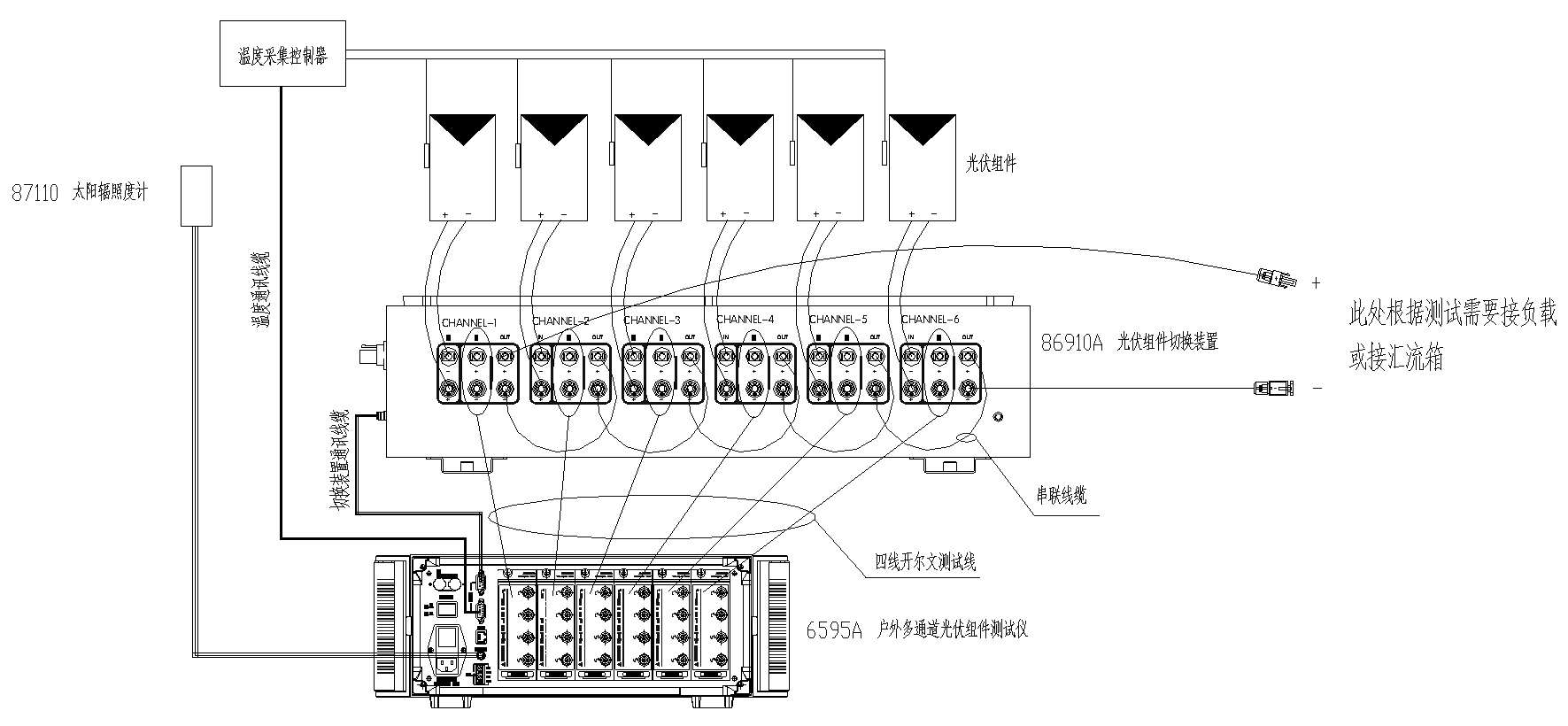

評測系統以單個組串作為基本測試對象，能夠確保最大24個光伏組件的同步測試，在正常22個組件一串的情況下，能夠保留2個測試通道作為備份。為滿足現場測試需要，在組串附近安裝戶外機柜，滿足IP55防護等級要求。戶外機柜內可安裝最多4臺6595A測試儀。每臺測試儀可通過機柜外置接線盒連接至一個組件切換裝置，用于實現6個光伏組件的在線測試。單臺測試儀即單個測試節點的連接見示意圖。測試儀可連接至遠程云端服務器，并可通過互聯網進行遠程監控。
