產品綜述

4456系列數字熒光示波器具有6個產品型號，帶寬350MHz~1GHz，最高采樣率5GSa/s，最大存儲深度500Mpts/CH，最快波形捕獲率100萬個波形/秒，創新的Any Acquire Phosphor技術，為您提供全新的示波器使用體驗。

4456系列數字熒光示波器集數字示波器、邏輯分析儀、函數發生器、總線分析儀、數字電壓表五種儀器于一體，具有波形自動設置、波形參數自動測量與統計、光標測量、直方圖測量、數學運算、FFT分析、串行總線觸發與分析、極限與模板測試、功率測量與分析、波形錄制與回放、模數混合信號分析、任意函數發生等功能，支持以太網程控，方便您集成開發使用。

4456系列數字熒光示波器分為標準型4456C/D/E和經濟型4456CM/DM/EM。示波器和數字電壓表功能為標配，邏輯分析儀、函數發生器及總線分析儀為選配。

功能特點

 五合一儀器

示波器、邏輯分析儀、函數發生器、總線分析儀及數字電壓表五合一，幫助您輕松應對各種挑戰。

l  Any Acquire Phosphor技術

創新的任意捕獲及熒光顯示技術，為您提供更高的采樣率、更快的波形捕獲率、更炫麗的顯示、更深的存儲、更精確的數字觸發以及更全面的分析。

l 豐富的探頭選件

支持無源探頭、高壓單端探頭、高壓差分探頭、電流探頭、邏輯探頭及有源探頭，滿足您不同場合的探頭測試需求。

l  彩色顯示器及電容觸摸屏

10.4英寸彩色方屏液晶顯示器，分辨率高達1024×768。電容觸摸屏，支持單點和多點觸控，快速實現波形和菜單的操作。

l  體積小、重量輕，易攜帶

便攜式結構，6U標準機架安裝，外設接口豐富，最大重量6kg。

示波器

l  100萬個波形/秒的波形捕獲率，快速發現和捕獲偶發事件

100萬個波形/秒的波形捕獲率，5GSa/s的采樣率，極大提高了毛刺和偶發事件捕獲的概率，讓您在更長的采集時間內查看到更多的波形細節。

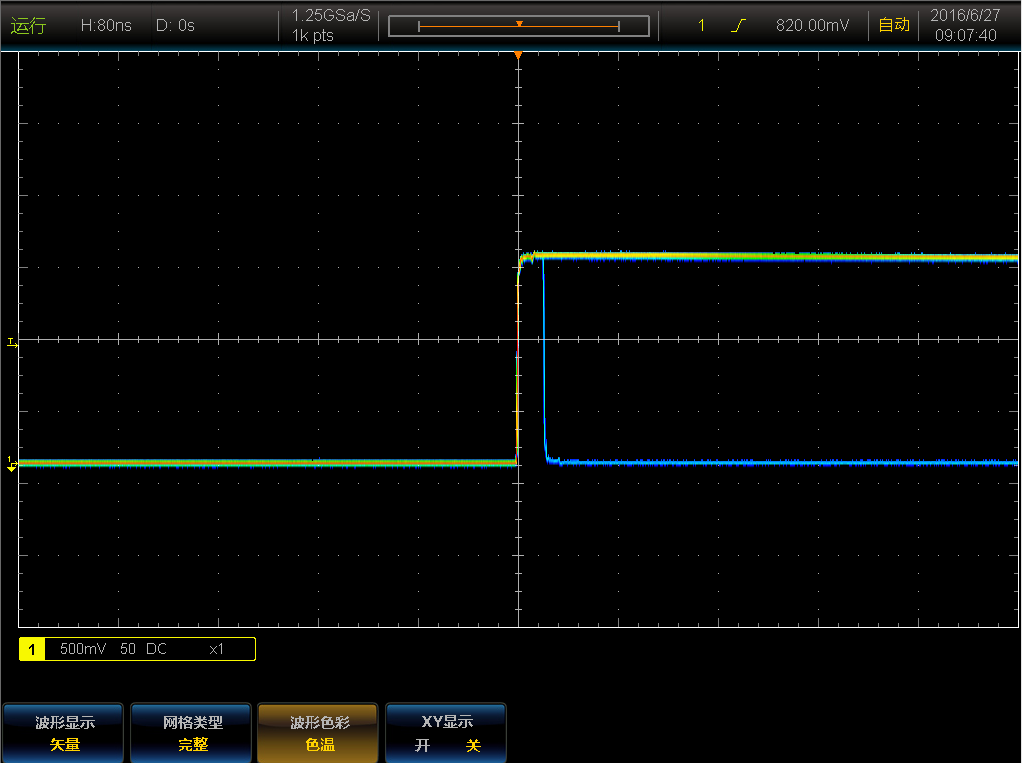

100萬個波形/秒的波形捕獲率，快速發現偶發事件

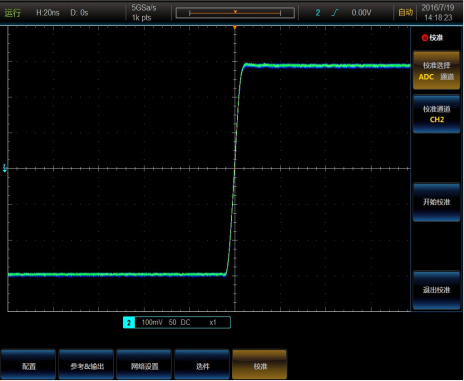

5GSa/s的采樣率，精確地重建信號波形

l  最高500Mpts/CH的深度存儲，全硬件視窗擴展，全局與細節的同步顯示

500Mpts/CH的深度存儲器，示波器即使在慢時基檔位下依然保持高的采樣率和快的波形捕獲率。全硬件視窗擴展，可局部放大觀察波形的細節，為您提供波形全局與細節的同步顯示。
