近場光度測量 ，建立光線模型

更方便、準確的進行照明產品的二次光學設計和研發

● 適用于LED封裝、光學透鏡、鏡頭等近場光度測量，用于二次光學設計；

● 成像亮度計采用TE制冷，保證其穩定性；

● 可搭載光度計和光譜輻射計，測量空間分布顏色等參數。

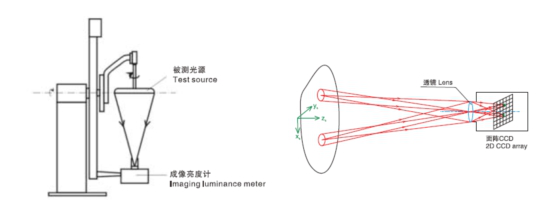

近場分布光度計采用基于二維CCD的成像亮度計作為探測原件。如圖所示成像亮度計繞被測光源（如LED）旋轉，測量記錄光源在各個方向上的亮度分布，即光源上各發光點在各方向上的光通量，進而建立待測光源的實際光線分布模型，該模型可以輸入光學設計軟件中用于燈具的配光設計和照明現場設計。

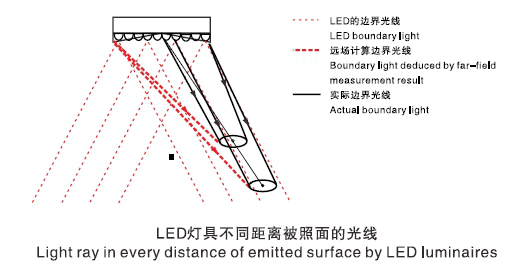

傳統分布光度計測量光源在遠距離下的光分布，然而，當發光體距離被照工作面較近時，其光分布于遠場光分布可能存在很大差異。如圖所示，由多顆具有一定光束角的LED組成的LED燈具在近場的各個距離下光分布存在很大差別

近場分布光度計可為被測樣品建立起真實的光線模型，可為光學設計提供更為詳盡的數據。

◆ 基本工作原理
近場分布光度計系統包括：雙軸自動轉臺、調節機構、成像亮度計部件、光度探頭、控制及測試軟件。雙軸自動轉臺能夠帶動成像亮度測量裝置繞光源轉動及光源自身轉動，并通過調節機構調節光源的精確位置以及角度的精確定位實現對光源近場空間任意位置的測量。整個系統由計算機和測控軟件控制，自動完成各項測試任務。

◆ 技術指標

●  水平軸（γ軸）轉動范圍為：-118°~+118°

●  豎直軸（C軸）轉動范圍為：0°~360°

●  轉動角度精度為：0.1°

●  被測光源發光面尺寸：0.5mm-30mm（特殊可定制）

●  成像亮度計的亮度準確度等級：一級

◆ 技術文件格式

光線輸出格式：Tracepro等

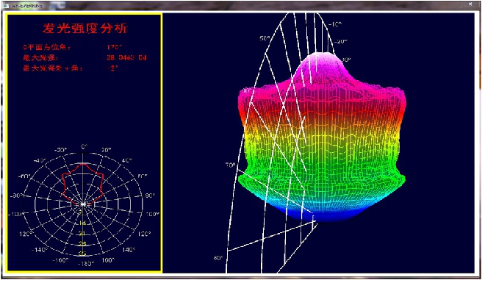

◆ 測試界面

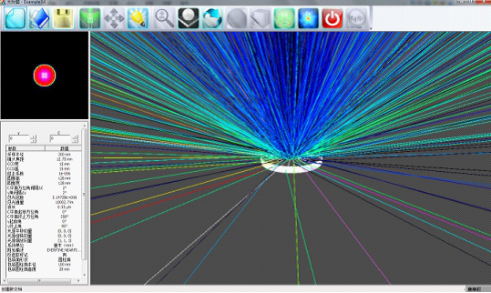

測試光線界面顯示圖
