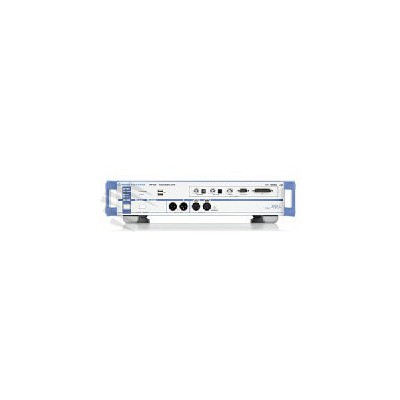

R&S UPP系列 音頻信號分析儀
R&S FSH 手持式頻譜分析儀
R&S FSV 信號分析儀
R&S FSVA3000 信號與頻譜分析儀
R&S ZNH 手持式矢量網絡分析儀
R&S FSV3000 信號與頻譜分析儀
R&S FSC 臺式頻譜分析儀
R&S TS-EMF 便攜式EMF測量系統
R&S?SMB100B 在中端領域的頻譜純度和輸出功率方面樹立了全新標桿。這些特性全面集成到輕量緊湊的儀器中。
即使不配備額外選件， R&S?SMB100B 也具有出色性能，并且還可針對特定應用進一步增強性能。例如，R&S?SMBB-B1 選件 (OCXO) 可降低參考頻率的時 間及溫度相關性，最高可將單邊帶 (SSB) 相位噪聲減少13 dB（< –50 dBc；f = 1 GHz；1 Hz 偏移條件下；測量值）。R&S?SMBB-B1H 高性能 OCXO 選件可以進一步提高這些性能參數。與基本單元相比，時間及溫度相關性降低到不足十分之一，迫近 SSB 相位噪聲減少 20 dB 以上（1 Hz偏移條件下）。
這款儀器提供兩種可選高輸出功率電平。在 1 GHz 條件下，基本單元可獨立提供 20 dBm 的輸出功率。R&S?SMBB-K31高輸出功率選件可提供增加 8 dB 的輸出功率， 達到28 dBm。用戶可以直接在儀器上使用激活碼激活此第一級“高輸出功率”電平，不會產生額外的服務成本。此外，安裝 R&S?SMBB-B32 超高輸出功率選件還可為儀器再增加 6 dB 的輸出功率。34 dBm 的超高輸出功率在同類儀器中非常罕見（所有值均為 1 GHz 條件下的測量值）。
R&S?SMB100B 的頻率范圍介于 8 kHz 至 1 GHz、3 GHz或6 GHz。除了純凈的連續波信號之外，配備 R&S?SMBB-K720選件的 R&S?SMB100B 還可生成調幅、調頻和調相信號。
配備脈沖發生器和脈沖調制器選件后，儀器還可生成高質量脈沖。借助額外的 R&S?SMBB-K27 脈沖串選件，用戶可以生成單脈沖、雙脈沖和可配置的脈沖串。
R&S?SMB100B 非常適用于研發、生產、維修與維護過程中注重性價比因素的多種應用。
主要特點：R&S SMB100B 射頻信號發生器
頻率范圍介于 8 kHz 至 1 GHz、3 GHz 或 6 GHz
出色的單邊帶 (SSB) 相位噪聲：1 GHz、20 kHz 偏移時 < –134 dBc（測量值）
極低的寬帶噪聲：15 MHz < f ≤ 6 GHz、30 MHz 偏移時 < –153 dBc（典型值）
超高輸出功率：1 GHz 時為 34 dBm（測量值）
小巧緊湊，2 HU，寬度為 14.25"
先進的 5" 大觸摸屏圖形用戶界面
規格：R&S SMB100B 射頻信號發生器
>
| Frequency range | R&S?SMBB-B101 | 8 kHz to 1 GHz |
| R&S?SMBB-B103 | 8 kHz to 3 GHz | |
| R&S?SMBB-B106 | 8 kHz to 6 GHz | |
| Level | ||
| Maximum specified output power (PEP) | R&S?SMBB-B101/-B103/-B106 | |
| standard | ||
| 200 kHz < f ≤ 1 MHz | –110 dBm to +13 dBm | |
| 1 MHz < f ≤ 10 MHz | –110 dBm to +18 dBm | |
| 10 MHz < f ≤ 6 GHz | –127 dBm to +18 dBm | |
| with R&S?SMBB-K31 option | ||
| 200 kHz < f ≤ 1 MHz | –110 dBm to +13 dBm | |
| 1 MHz < f ≤ 10 MHz | –110 dBm to +21 dBm | |
| 10 MHz < f ≤ 4 GHz | –127 dBm to +21 dBm | |
| 4 GHz < f ≤ 6 GHz | –127 dBm to +20 dBm | |
| with R&S?SMBB-B32 and R&S?SMBB-K31 options | ||
| 200 kHz < f ≤ 10 MHz | –110 dBm to +21 dBm | |
| 10 MHz < f ≤ 6 GHz | –127 dBm to +26 dBm | |
| Spectral purity | ||
| SSB phase noise | f = 1 GHz, 20 kHz offset, 1 Hz measurement bandwidth | < –126 dBc, –132 dBc (typ.) |
| Harmonics | 1 MHz < f ≤ 6 GHz; level ≤ 13 dBm | < –30 dBc |
| Nonharmonics | CW, level > +10 dBm; offset > 10 kHz from carrier | |
| f ≤ 750 MHz | < –80 dBc | |
| 750 MHz < f ≤ 1500 MHz | < –76 dBc | |
| 1500 MHz < f ≤ 3 GHz | < –70 dBc | |
| 3 GHz < f ≤ 6 GHz | < –64 dBc | |
| Modulation | with R&S?SMBB-K720 option | AM, FM, φM |
| with R&S?SMBB-K22 option | pulse modulation | |
| On/off ratio | > 80 dB | |
| Rise/fall time, 10 % to 90 % of RF amplitude, f > 80 MHz, transition type: Fast | < 15 ns, < 5 ns (meas.) | |
| Minimum pulse width, 50 %/50 % of RF amplitude transition type: Fast | < 20 ns | |
| Compatible command sets | command sets can be used to emulate another instrument; a subset of common commands is supported | Aeroflex (IFR/Marconi), Agilent/Keysight Technologies, Hewlett Packard, Anritsu, Panasonic, Racal Dana (more details in the data sheet) |
