精度 – 在同類功率分析儀器中， WT1800E是唯一能保證功率精度達到“ 讀數的0.05% + 量程的0.05%” 的儀器， 它可以執行多達500次諧波分析(50/60Hz基波頻率)。

可靠 – 測量需要重復執行并需要追求準確性。WT1800E穩定性極高， 無論現在還是將來， 都可以確保完成精準的測量。

靈活 – WT1800E不但擁有最多6輸入通道、 寬量程顯示和分析功能， 還可以和電腦相連接，能在功率效率和諧波分析領域為客戶提供廣泛的測量解決方案。

精度 – 在同類功率分析儀器中， WT1800E是唯一能保證功率精度達到“ 讀數的0.05% + 量程的0.05%” 的儀器， 它可以執行多達500次諧波分析(50/60Hz基波頻率)。

可靠 – 測量需要重復執行并需要追求準確性。WT1800E穩定性極高， 無論現在還是將來， 都可以確保完成精準的測量。

靈活 – WT1800E不但擁有最多6輸入通道、 寬量程顯示和分析功能， 還可以和電腦相連接，能在功率效率和諧波分析領域為客戶提供廣泛的測量解決方案。

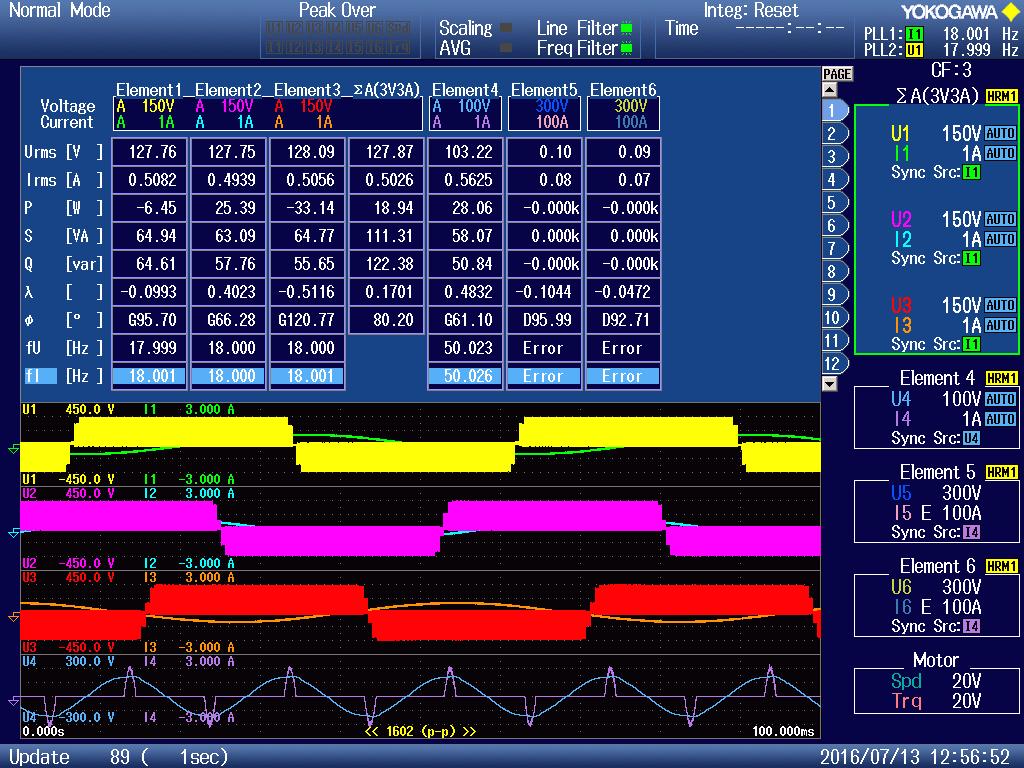

高分辨率顯示6輸入通道

可以以2MS/s(16位)的速度執行多達6輸入通道的同步測量。 WT1800E擁有高分辨率8.4英寸XGA顯示器，最多可以分屏瀏覽6個波形并顯示多達12頁不同的測量參數，這使WT1800E成為變頻器驅動電機、可再生能源技術以及牽引應用(泵、風扇和混合動力/電動汽車等)中效率測試的理想工具。 WT1800E還可以利用矢量格式或趨勢圖的方式顯示測量結果。

確保寬量程內的準確性

可以準確測量寬量程下的電壓、電流和頻率。 WT1800E的基本功率精度可以達到已選電壓量程和電流量程的1% ~ 110%。這相當于15mV到1100V rms的電壓、 0.1mA到5.5Arms(5A輸入單元)以及10mA到55A rms(50A輸入單元)的電流。由于低功率因數誤差的影響被最小化(視在功率±0.07%)， WT1800E在大相移和高頻條件下也可以保證測量的準確性。

量程設置

取消不必要的量程變化，可以讓信號追蹤速度變得更快。通過WT1800E的量程設置功能，用戶可以根據自己特定的使用案例來選擇輸入量程，便于更加迅速地達到最佳量程設置。這降低了重復生產測試所耗費的時間，例如以下經常在生產線上執行的設置:設為OFF→100V→OFF等等。

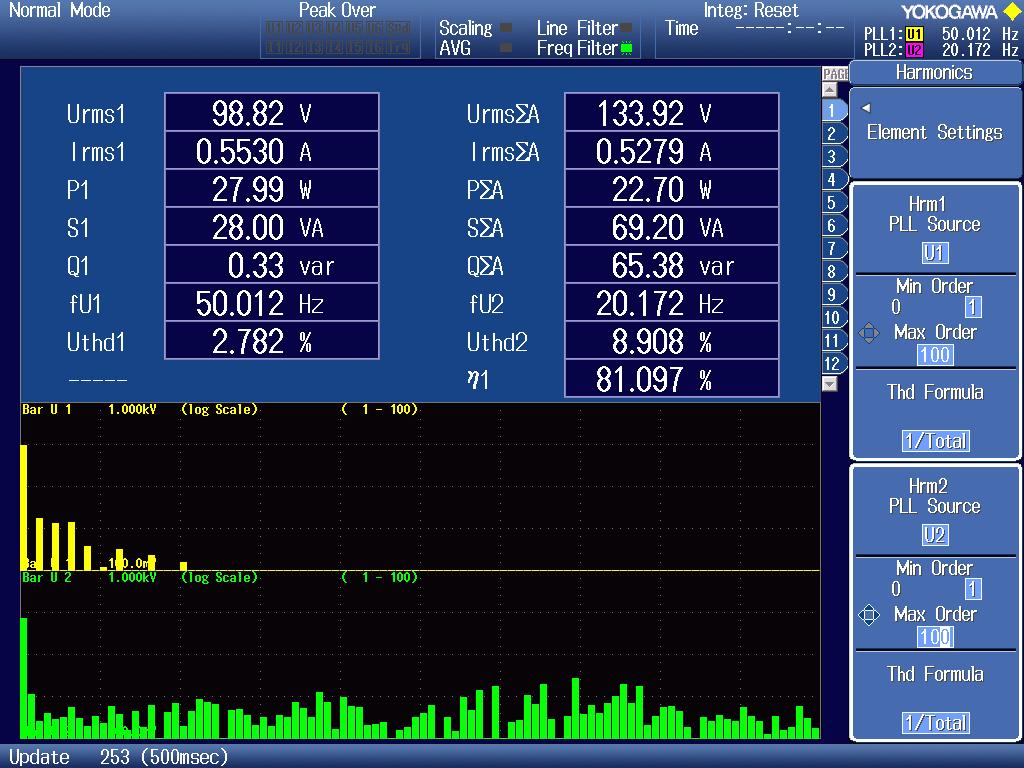

諧波分析

即使數據更新周期只有50ms， WT1800E也可以在50/60Hz的基波頻率下分析多達500次的諧波。除了功率參數以外， WT1800E還提供兩個選件用于諧波分析。

• 諧波測量模式(/G5選件)

  用于分析基波、諧波成分和總諧波失真(THD)

• 雙諧波分析(/G6選件)

  用于測量來自兩個不同源的諧波，例如變頻器、變速電機、照明鎮流器、 UPS等的輸入和輸出。

功率積分和自動量程

可以測量電網的能源買賣或電池充放電。通過功率積分功能， WT1800E可以對正負瞬時值進行積分運算。當設備從待機過渡到操作模式等負載條件變化相差很大時， WT1800E還可以測量總能量(Wh)和電流(Ah)。當一個輸入信號開始跌出預計的量程時，此功能可以自動調整量程，繼續執行測量值的積分運算。

高速數據采集

通過高速數據采集功能，可以根據時鐘信號頻率的不同，每5ms(外部同步設為OFF)或者1ms ~ 100ms(外部同步設為ON)，計算一次直流信號和三相設備的SigmaUrms、 Sigma-Irms、 Sigma-P。

靈活&自動數據更新

可以手動或自動設置測量周期。 可以在50ms~20s之間設置9個數據更新周期， 也可以跟隨輸入頻率的波動， 自動改變數據更新率。 測量電機等輸入信號頻率取決于RPM的設備時， 此功能尤為有用。

用于AC/DC電流傳感器的DC電源(/PD選件)

WT1800E配備了用于AC/DC電流傳感器CT系列的DC電源。 通過使用專用連接線和分流器， WT1800E可以測量大電流。 通過這種方式連接傳感器， 可以提高信噪比和抗干擾度。



* 如要使用分流器， WT1800E必須安裝/EX選件。

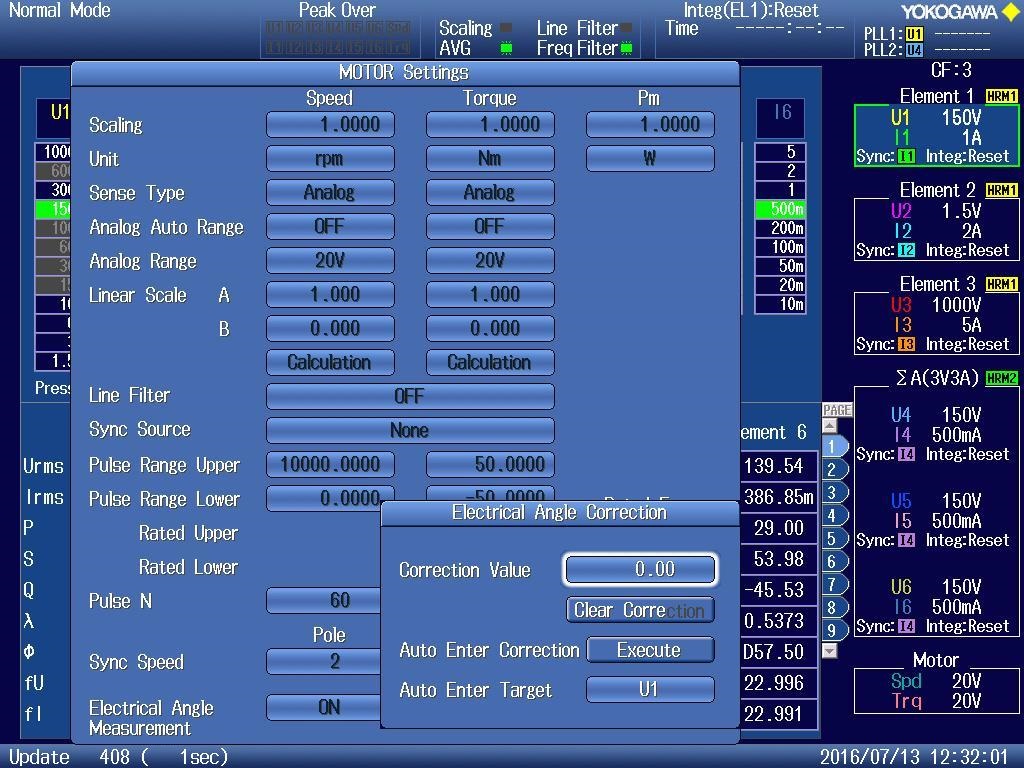

電機評價功能

WT1800E不但可以測量電參數， 安裝電機評價功能選件后， 還可以通過扭矩轉速傳感器的模擬和脈沖輸出， 測量轉速/方向、 扭矩、 機械功率、 同步速度、 滑差、 電角度、 電機效率和總系統效率。

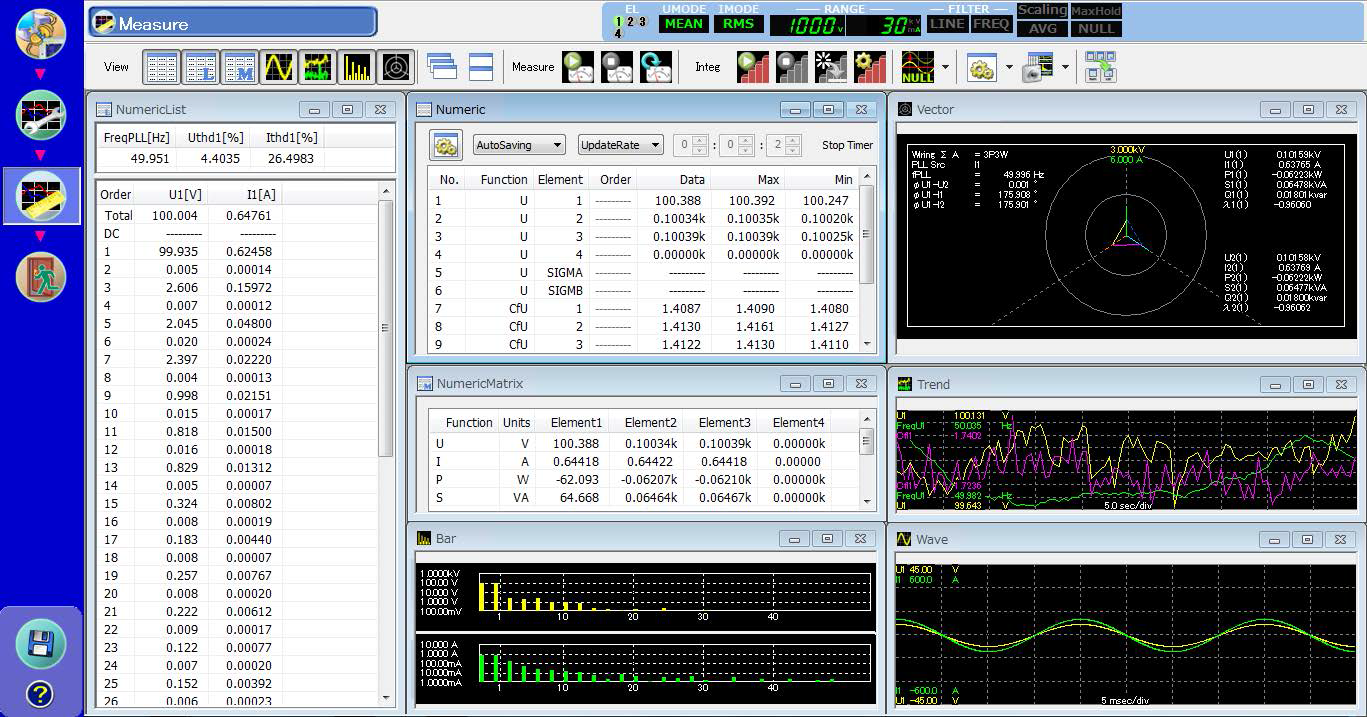

WTViewerEfree應用軟件

可以使用PC輕松查看、 控制并下載測量結果。WTViewerEfree是一款免費軟件， 通過通信接口將WT1800E和PC連接起來， 可以在PC上輕松訪問數值、波形、 趨勢和諧波數據。

用戶自定義事件和運算

通過事件觸發功能， 用戶可以對進入或跌出指定范圍的功率、 電流或其它參數設定限制。 如果數據滿足觸發條件， 可以存儲、 打印或?qū)⑵浔４娴経SB等存儲設備。 自定義運算最多可以定義和使用20個公式。

以下基本特征示例顯示了WT1800E的高精度和良好穩定性

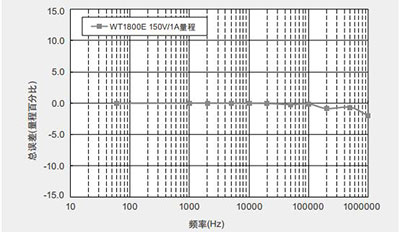

相同峰值因數下的頻率和功率精度特性

共模電壓對讀數的影響

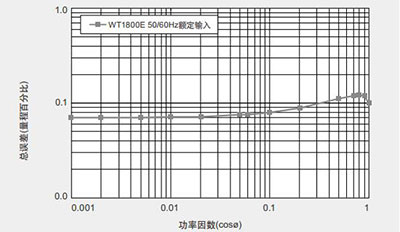

任意功率因數下額定量程輸入的總功率誤差(50/60Hz時)

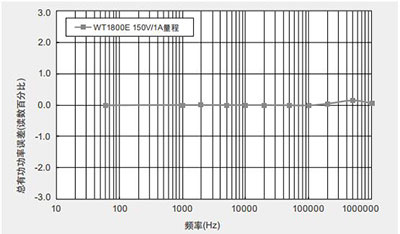

功率因數為零時的頻率和功率精度特性
