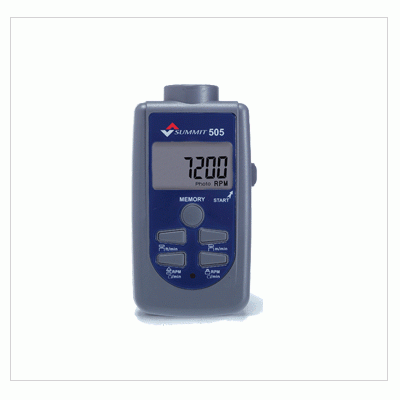

森美特SUMMIT505數字接觸/非接觸轉速表|SUMMIT-505轉速表

數字接觸/非接觸轉速表SUMMIT505詳細說明：

SUMMIT-505 光電接觸兩用轉速表


規格：

一般規格

標準附件
反光條

接觸式RPM適配器（可擰上）

RPM適配器(錐狀)

RPM適配器（漏斗狀）

表面速度測試輪（外徑 48.7mm）

攜帶包

光電式轉速測量步驟

1.         將接觸頭配件擰下（如果已經擰上）

2.         在旋轉被測物上貼一塊反光條

3.         按下并保持START鍵（儀表右側），選按最右下的光電RPM測量鍵

4.         按下START鍵的同時，將光電頭指向被測旋轉體的表面，以使上面的反光條每轉一次就出現在光電頭前面一次

5.         在LCD上讀取RPM轉速值

讀取記憶值
每次START鍵按下時記憶值都會清零。儀表會將測量值的顯示穩定保持10秒，當START鍵按下時數據將會自動貯存起來

1.         測量結束后請松開START鍵

2.         按住MEMORY鍵第一次將會顯示上一次的測量值

3.         再按一次MEMORY鍵將會顯示最大值

4.         按第三次MEMORY鍵將會顯示最小值

5秒后儀表自動關機

接觸式轉速測量

1.         將接觸頭擰回到光電頭上

2.         選擇錐狀或漏斗狀接觸頭插到接觸軸上

3.         按下并保持START鍵（儀表右側），選按最左下的接觸RPM測量鍵

4.         在LCD上讀取RPM轉速值

表面速度測量

1.         將接觸頭擰回到光電頭上

2.         將最大表面速度測試輪插上

3.         按下并保持START鍵（儀表右側），選擇ft/min或m/min按鍵

4.         按下并保持START鍵，將測試輪接觸被測的移動表面

5.         在LCD上讀取RPM轉速值

更換電池

取下儀表背面電池蓋的螺絲，取出舊電池，換上新電池，蓋回電池蓋，擰回螺絲。
