主要特性

• 頻率范圍9 kHz ~ 7.5 GHz

• 顯示平均噪聲電平 DANL -165 dBm/Hz （典型值）

• 相位噪聲< -98 dBc/Hz（1 GHz，偏移 10 kHz，典型值）

• 全幅度精度<0.7 dB

• 最小分辨率帶寬（RBW）1 Hz

• 10.1英寸觸摸屏

射頻性能優異，操作簡潔迷人

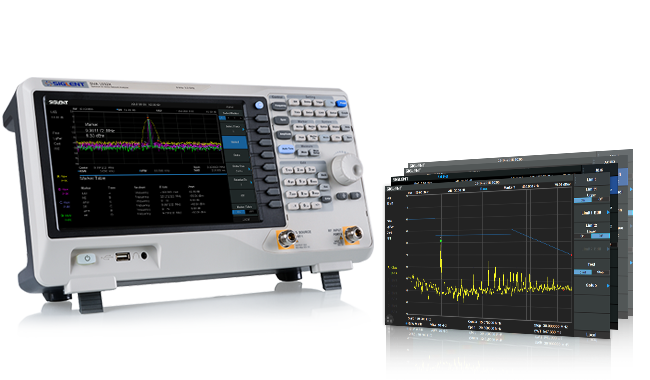

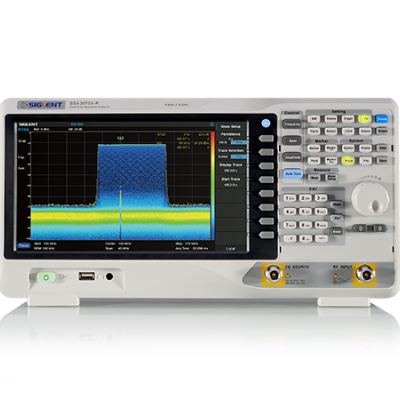

SSA3000X Plus作為鼎陽科技頻譜分析儀的旗艦系列產品，采用先進的微波技術和現代數字處理算法，功能豐富，性能優異，采用現代工業設計，各項指標均達到了國際同類產品的領先水平，是一款性能優異的信號分析儀。
·  掃寬9 kHz 到2.1 GHz/3.2 GHz/ 7.5 GHz
·  顯示平均噪聲電平低于-165 dBm/Hz，全幅度精度優于0.7 dB，相位噪聲低于-98 dBm/Hz，最小分辨率帶寬1 Hz，頻率分辨率達到0.01 Hz
·  標配前置放大器，遠程控制指令集，EasySpectrum上位機軟件
·  選配跟蹤信號源，傳輸響應測量功能，駐波比測量功能，信號功率測量功能，EMI預兼容測試功能
·  便捷的操作界面和簡潔的顯示風格

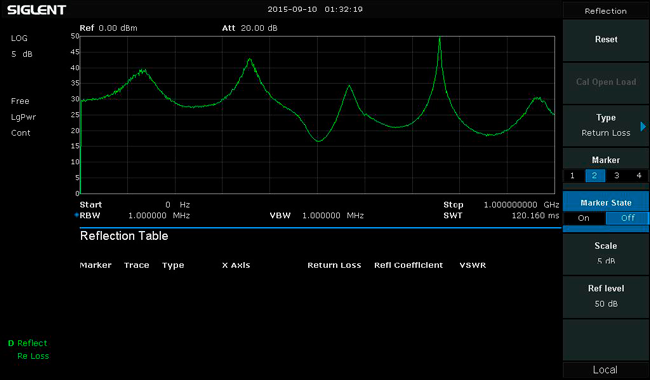

駐波比和傳輸響應測量

SSA3000X Plus可作為網絡分析儀使用
· 配合跟蹤信號源，可測量濾波器傳輸響應，線纜插損；
· 配合跟蹤信號源和外置定向耦合器(RB3X32)，可測量天線和電纜駐波比VSWR，回波損耗Return Loss；

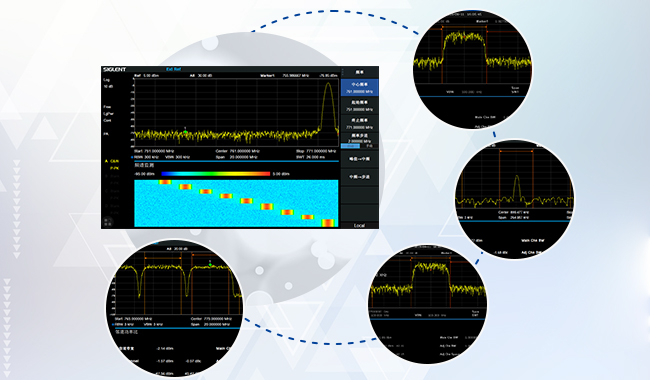

豐富的信號功率測量

具備豐富的無線通信信號功率測量功能：
· 信道功率(CHP, Channel Power)，
· 鄰道功率比(ACPR, Adjacent Channel Power Ratio)，
· 占用帶寬(OBW, Occupied Bandwidth)，
· 時域功率(T-Power, Time Domain Power)，
· 載噪比(CNR, Carrier Noise Ratio)，
· 三階交調分析(TOI, Third-Order Intercept)，
· 諧波分析(Harmonic measurement)，
· 頻譜監測瀑布圖(Spectrum Monitor)

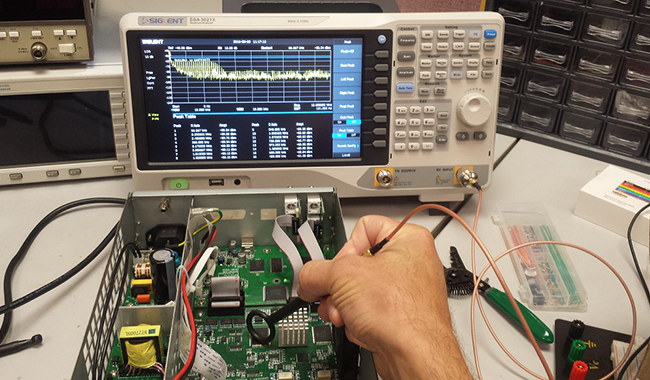

EMI預兼容測試

在EMI診斷和EMI預兼容測試方面有豐富的功能和附件支持，包括
· 測試補償Correction，針對探頭，天線，LISN，電纜的頻響補償功能；
· 限制線判斷Limit，加載EMI國際標準限制線，或用戶自定義限制線；
· 頻率對數軸，實現對數頻率顯示和限制線；
· 符合CISPR 16-1-1的EMI濾波器和準峰值檢波器，以及可配置準峰值的測量駐留時間；
· Siglent SRF5030T探頭套裝，是大部分輻射騷擾測試的利器，提供4種不同分辨率的磁場和電場探頭，針對空間輻射，線纜，PCB等查找干擾源；SSA同時標配20dB的前置放大器，以提高系統測試靈敏度。
· Siglent  SEM5040A人工電源網絡，產品的性能符合CISPR16-1-2：2006標準要求，適用于單相設備傳導騷擾電壓測量。
· EasySpectrum上位機軟件，支持完整的EMI預兼容測試自動化實施流程，可極大節省預兼容測試的時間；該軟件也支持全流程的文件配置，方便工程管理。

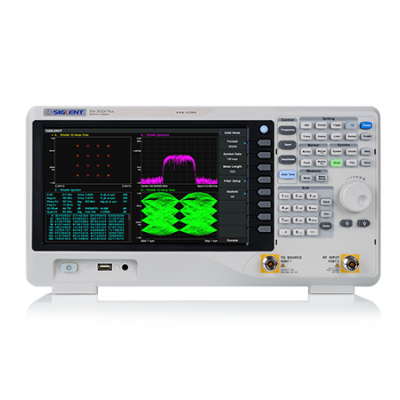

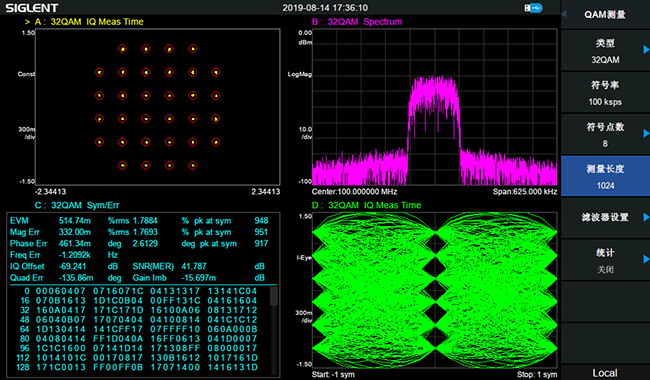

調制分析

豐富解調分析功能：
· 支持AM/FM模擬調制分析，以及ASK/FSK/PSK/MSK/QAM數字調試分析等復雜調制分析功能；
· 具備EVM，幅度和相位偏移誤差，IQ偏移誤差，增益不平衡等多種數據分析能力；
· 具備眼圖，星座圖，相位圖，時域，頻域，誤差域等多種分析格式。


極簡設計，便捷好用

· 現代工業設計，大氣簡潔的顯示界面和操作方式
· 多點電容觸摸屏，支持鼠標和鍵盤
· 支持屏幕編輯和保護

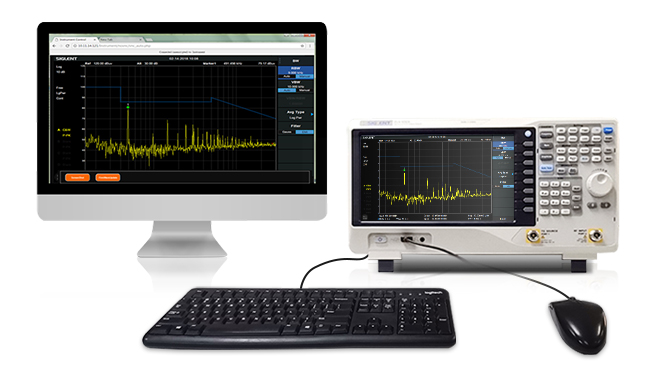

· 高級遠程控制：支持基于電腦或手持終端設備的遠程網絡監控，F(xiàn)TP文件操作
