一、EXTECH SDL470 簡單介紹 ：

SDL470 型紫外線光強度計。SDL470 可測量 UVA 與UVC 光強及溫度。該儀表在交付前均經過完善測試及校準，只要妥善使用，將會使您常年享受其可靠服務。

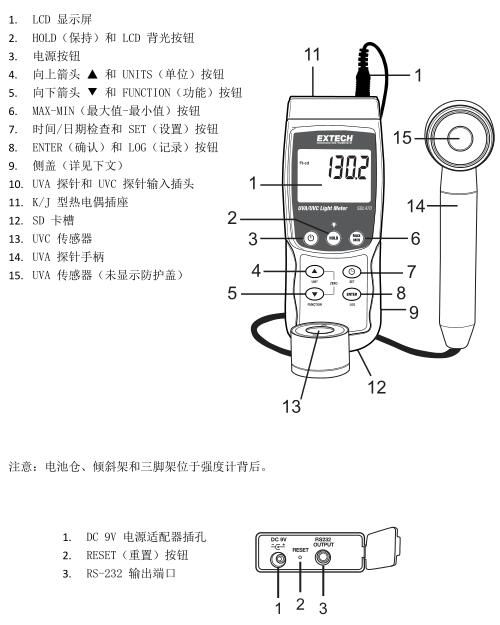

二、EXTECH SDL470 儀表圖示 ：

三、EXTECH SDL470 規格特征 ：

顯示屏  背光 LCD 尺寸：52 mm x 38 mm (2.0 x 1.5”)
測量  UV 光強、UVA 和 UVC   K 或 J 型熱電偶溫度計
UVA、UVC 選擇  前面按鈕
UV 光譜傳感器   UVA (390 – 280nm), UVC (280 – 240nm)
UV 傳感器  帶余弦修正濾光片的專用光電傳感器
UV 光強調零  按鈕
數據存儲/調用  記錄最大和最小讀數并調用
數據記錄儀  自動  1 秒到 3600 秒采樣率   手動  按下按鈕（采樣率設置為“0”）
內存 SD 卡  1G 到 16GB SD 卡（4GB 或更小容量的卡為最佳）
溫度補償  K/J 熱電偶溫度計的自動補償
顯示采樣率  約 1 秒
數據輸出  RS-232/USB PC 接口
工作溫度  0o C 至 50 o C（32 o F 至 122 o F）
工作濕度  低于 85% RH
電源  堿性或碳鋅 1.5V AA 電池 x 6或 9V AC 適配器
功耗  常規運行（不采用 SD 存儲并關閉顯示屏背光）：約 6.5mADC
采用 SD 卡存儲但關閉顯示屏背光：約 30mA DC
采用 LCD 背光，耗電量增加約 16mA DC
重量  儀表：351g (11.3 oz.)；UVA 探針：100g (3.2 oz.)；UVC
探針：103g (3.3 oz.)
尺寸  儀表：177 x 68 x 45mm (7.0 x 2.7 x 1.8”)
       UVA 探針頭：45 mm 直徑 x 32 mm (1.8 dia. x 1.3”)
       UVA 探針手柄：125 x 24 mm 直徑 (5.0 x 0.9” dia.)
       UVC 探針：38mm 直徑 x 25 mm (1.5 dia. x 1.0”)
包含的配件  使用手冊、UVA 光強傳感器、UVC 光強傳感器、硬殼便攜包、AC 與 DC 9V 電源適配器、電池與用戶指南
同一儀表測量 UVA 與 UVC 光強
長波 365 nm 紫外輻照強度測量 (UVA)
專業 UVA 強度計，用于測量來自紫外光（不可見光）的 UVA 輻射
短波 254 nm 紫外輻照強度測量 (UVC)
專業 UVC 強度計，可測量 UVC 光源的 UVC 輻照強度
兩個量程：2000 μW/cm2，20 mW/cm2
強度計包含兩個探針：UVA 探針和 UVC 探針
帶余弦修正濾光片的 UV 傳感器
UV 調零功能
應用包括：監控焊接設備、紫外線殺菌、制版印刷、光化學匹配、UV EPROM 擦除器、光阻曝光、油墨固化、粘合劑和涂料產生的藍光輻射
微處理器電路提供高可靠性和持久性
使用單獨的 UV 光探針，用戶可選擇最佳位置測量 UV 光強
K 型和 J 型熱電偶溫度計 (探頭可選)
SD 實時記憶卡數據記錄儀，內置日歷時鐘，實時記錄數據，
取樣時間（速率）范圍可在 1 秒到 3600 秒之間選定
手動記錄數據（設置采樣率為 0）
簡單創新的操作，無須設置 PC。只需使用 SD 卡便可將強度計中的數據轉移到 PC中
SD 卡容量：1 GB 至 16 GB。
LCD 采用綠色背光，易于讀取
自動關閉或手動關閉時強度計可設置為缺省狀態
包括數據保持、記錄 MAX 和 MIN 讀數
由 AA (1.5 V) x 6 節電池或 DC 9V 適配器供電
RS232/USB PC 計算機接口

四、EXTECH SDL470 操作說明 ：

功能/測量選擇
? 長按電源按鈕至少 2 秒，開啟/關閉強度計。
? 如果首次開啟強度計或更換電池后，強度計可能會顯示 SET DATE（設置日期）消息，用于提醒用戶設置日期和時間（查看“設置模式”章節中有關設置時間和日期的信息）。
? 長按功能按鈕可滾動顯示三個測量選項（UVA 燈、UVC 燈或 K/J 型溫度計）。UVA 光強顯示圖標為“A”，UVC 光強顯示為“C”，K/J 溫度計顯示為“tP”。
UVA 光強度計
? 將 UVA 探針插頭插入探針輸入插座。
? 長按電源按鈕至少 2 秒，開啟強度計。
? 根據上述“功能/測量選擇”章節的說明選擇 UVA 光強度計。
? 顯示屏將顯示測量單位為 μW/cm^2。
? 然后便可用強度計進行 UVA 光強測量。
? 握住傳感器手柄，將 UVA 傳感器朝向 UVA 光源。
? 顯示屏將顯示測量讀數。
UVC 光強度計
? 將 UVC 探針插頭插入探針輸入插座。
? 長按電源按鈕至少 2 秒，開啟強度計。
? 根據上述“功能/測量選擇”章節的說明選擇 UVC 光強度計。
? 顯示屏將顯示測量單位為 μW/cm^2。
? 然后便可用強度計進行 UVC 光強測量。
? 握住傳感器，將 UVC 傳感器朝向 UVC 光源。
? 顯示屏將顯示測量讀數。
LCD 背光
? 長按 HOLD/Backlight（保持/背光）按鈕 2 秒，以打開/關閉 LCD 背光。
零位調整
? 蓋與保護蓋的傳感器。
? 如果強度計顯示屏讀數不為零，須同時長按向上和向下箭頭至少 3 秒。
? 顯示屏讀數將自動跳至零。
? 移除傳感器封蓋以開始測量。
