一、EXTECH PQ3350 簡單介紹 ：

PQ3350功率測量和分析+單相和3相/ 3線或3相/ 4線系統的數據記錄（最多52,428個單相讀數或17,476個3相讀數）。大背光液晶顯示屏在一個屏幕中最多顯示35個參數。使用屏幕諧波顯示進行鉗位真有效值功率測量。同時顯示諧波和波形。顯示峰值波形（1024個樣本/周期）。總諧波失真分析（THD-F）。具有可編程周期的最大需求量（MDkW，MW，kVA，MVA）。可調CT比（1?600）和VT比（1?3000）。具有三相系統參數的圖形相圖。3相電壓或電流不平衡比（VUR，VIR）和不平衡系數（d0％，d2％）。通過中性線計算出的不平衡電流（In）。捕獲28個可編程閾值（％）的瞬態事件（包括浸沒，膨脹和停電）。光學隔離USB接口，軟件可下載波形，功率參數和諧波。包括帶有鱷魚夾和伸縮式活塞夾的4個電壓引線，8節AA電池，通用交流適配器，軟件，USB接口電纜和外殼。電流探頭單獨出售。

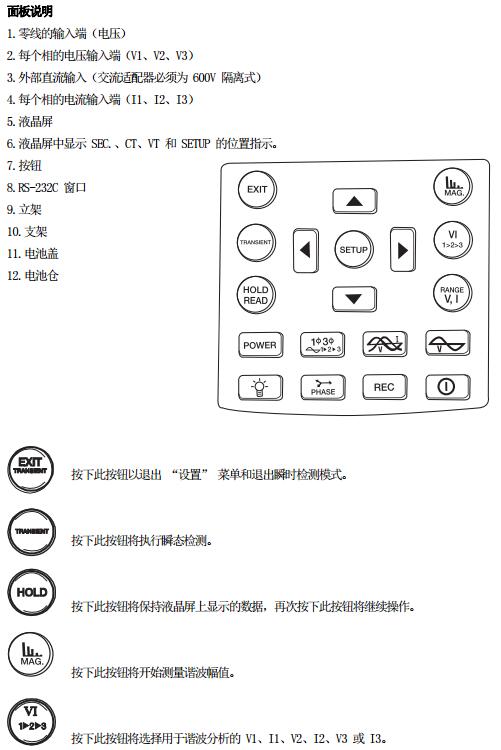

二、EXTECH PQ3350 儀表圖示 ：

三、EXTECH PQ3350 規格特征 ：

室內使用
電池類型： 1.5V SUM-3 x 8
外部直流輸入： 只能使用 PHAPSA 型號的電源適配器
顯示： 帶背光的大屏幕點陣液晶顯示 (240x128)
液晶屏更新率： 1 次/秒
功耗： 大約 140mA
采樣率 1024 個樣本/周期
數據記錄文件： 85
內存容量： 17474 條記錄（3P4W、3P3W）
           26210 條記錄 (1P3W)
           52420 條記錄 (1P2W)
           4096 條記錄（50 個諧波/記錄）
采樣時間： 對于數據記錄，2 至 6000 秒
電量低指示：
過載指示： OL
工作溫度： -10?C 至 50?C
工作濕度： 相對濕度低于 85%
存儲溫度： -20?C 至 60?C
存儲濕度： 相對濕度低于 75%
尺寸： 257（長）x 155（寬）x 57（高）mm   10.1”（長）x 6.1”（寬）x 2.3”（高）
重量： 1160g（含電池）
附件： 測試線（3 米長）x 4
探頭（PQ3110、PQ3120、PQ3220 或 PQ3210）x 3
鱷魚夾 x 4
便攜包 x 1
用戶手冊 x 1
電池 1.5V x 8
軟件 CD x 1
軟件用戶手冊 x 1
USB 至 RS232 電纜 x 1
分析 3P4W、3P3W、1P2W、1P3W
■ 真有效值（V123 和 I123）
■ 有功功率（W、KW、MW、GW）
■ 視在功率和無功功率（KVA、KVAR）
■ 功率因數 (PF)，相位角 (Φ)
■ 電能（WH、KWH、KVARH、PFH）
■ 從 0.1mA 至 3000A 的電流測量，能夠分析高達出廠最大需量的 IT 待機功耗
■ 在一個屏幕上顯示 35 個參數 (3P4W)
■ 可編程 CT（1 至 600）和 PT（1 至 3000）比
■ 顯示重疊的電壓和電流波形
■ 具有可編程周期的最大需量（MD KW、MW、KVA、MVA）
■ 到第 99 次數的諧波分析（V123 和 I123）
■ 在一個屏幕上顯示 50 個帶波形的諧波
■ 顯示帶峰值的波形（1024 個樣本/周期）
■ 分析總諧波失真 (THD-F)
■ 帶三相系統參數的圖形相位圖
■ 捕捉 28 個帶可編程閾值 (%) 的瞬態事件（時間 + 周期）
■ 驟降、驟升和停電包括在瞬態事件中。
■ 三相電壓或電流不平衡比（VUR、IUR）
■ 三相電壓或電流不平衡因數（d0%、d2%）
■ 通過零線的不平衡電流計算值 (In)
■ 512K 內存，帶可編程間隔（對于 3P4W 系統，采樣時間從 2 至 6000 秒，數據記錄時間從 4.7 小時到 1180 天）
■ 命令上的波形、功率參數和諧波輸出
■ 帶背光的大屏幕點陣液晶顯示
■ 光電隔離式 RS -232C 接口

四、EXTECH PQ3350 操作說明 ：

注意：要特別注意柔性電流探頭的連接。
1. 圍繞導線連接柔性探頭。
2. 確保電流流向與探頭耦合處標示的箭頭方向一致。如果按照正確方向連接柔性電流探頭，示波器上將顯示正確相位。
3. 將探頭耦合組件放在離導線 25mm 左右的地方。
警告：在操作中務必戴上合適的手套。
注意：在 SETUP 菜單中選擇正確的 CLAMP。當電流探頭連接至功率分析儀時，功率分析儀將自動檢測選定量程。
注意：在 SETUP 菜單中選擇正確頻率 (Hz)。
使用前的準備工作
a. 按下SETUP 按鈕將進入設置屏幕。再次按下SETUP 按鈕將選擇設置項（選定項將以反顯方式顯示）。
在選擇項目后，按 ▲ 或 ▼ 按鈕將設置其值。
b. 在完成設置后，按EXIT 按鈕將離開設置模式。
1. 選擇要下載的數據（數據按順序?yàn)?0~84）
P 表示功率數據。
H 表示諧波數據。
以反顯方式顯示的 H 表示硬拷貝屏幕數據（參見“硬拷貝部分”獲取示例）
（要查看硬拷貝數據，請按HOLD 按鈕。再次按HOLD 按鈕將退出）。
2. 顯示分析儀中的總記錄數據：最多 85 個記錄數據。
3. REC DATE：顯示第一個下載文件的開始記錄時間。
4. Hz：設置系統的頻率（50、60 或自動）
5. PT：設置 PT 值。
6. CT：設置 CT 值。
7. SEC：設置所記錄數據的間隔秒數 (2 到 6000 秒)。
8. CLAMP：設置選定的鉗位(100A、1000A 或 3000A）。
9. MD TIME：設置最大需量時間（1~60 分鐘）。
10. TRANS REF：設置瞬態電壓（將根據 PT 自動更改），
11. SDVP：設置瞬態電壓檢測的上限和下限 (%)。
12. YEAR：設置日歷時鐘的“年份”。
13. MONTH：設置日歷時鐘的“月份”。
14. DATE：設置日歷時鐘的“日期”。
15. HOUR：設置日歷時鐘的“小時”。
16. MINUTE：設置日歷時鐘的“分鐘”。
17. SECOND：秒鐘只可以顯示（無法調整）。
18. 清除裝置中的所有數據內存：按住 REC 按鈕，然后打開電源。
