產品綜述

       5253A通信綜合測試儀單臺儀表具備通信矢量信號及一般頻譜分析、通信矢量信號和CW發生等功能，是一款高性價比的通信測試儀表，可應用于各類射頻電子設備或部件的科研、生產、計量、維修，特別適合于教學應用。

       5253A采用寬頻帶矢量信號接收與下變頻設計制造技術，解決了寬帶通信矢量信號接收分析難題，實現了9kHz～3GHz傳統掃頻頻譜分析、同時還完成通用矢量調制信號解調分析、GSM和TD-SCDMA標準制式信號分析等多種分析測量功能；采用小數分頻合成技術和寬帶數字調制技術，實現了250kHz～3GHz CW信號、通用矢量調制信號、TD-SCDMA、GSM等多種標準制式信號發生功能。

功能特點

• 大動態范圍、高精度的射頻信號頻譜測量

• 多種數字調制格式矢量信號、多種制式通信信號的準確分析

• 實時、可變的多種數字調制格式的矢量信號發生

• 多種制式的通信信號發生

• 豐富的程控接口，可方便地實現遠程控制及網絡升級功能

• 多功能一體化設計，便于用戶使用

• GSM、TD-SCDMA等標準制式通信信號發生和分析功能，能滿足各種制式終端測試

• 高質量的信號發生和精確EVM分析

• 大動態范圍和高靈敏度的信號接收能力

• 提供精準的寬帶時隙信號發射

• 多參數、多域同步關聯分析：射頻信號功率測試、頻譜發射模板測試、鄰道泄漏抑制比、信號質量等多域測試功能

• 多種數字調制格式的矢量信號發生和分析

• 高精度的射頻信號測量能力

• 實時、可變的數字調制格式可按用戶需求設置

• -110～+10 dBm大動態范圍、高功率精度的射頻信號輸出

• 輕便小巧的現場安裝和維護工具

• 體貼入微的菜單，人性化交互式操作界面

• 中/英文操作界面，TFT真彩液晶顯示

• 豐富的程控接口，可自由選擇，方便用戶實現遠程控制及網絡升級

• 量身定做的功能，夢寐以求的價格

• 高性價比測試儀器滿足各類電子設備、終端、模塊、元器件的測試需求

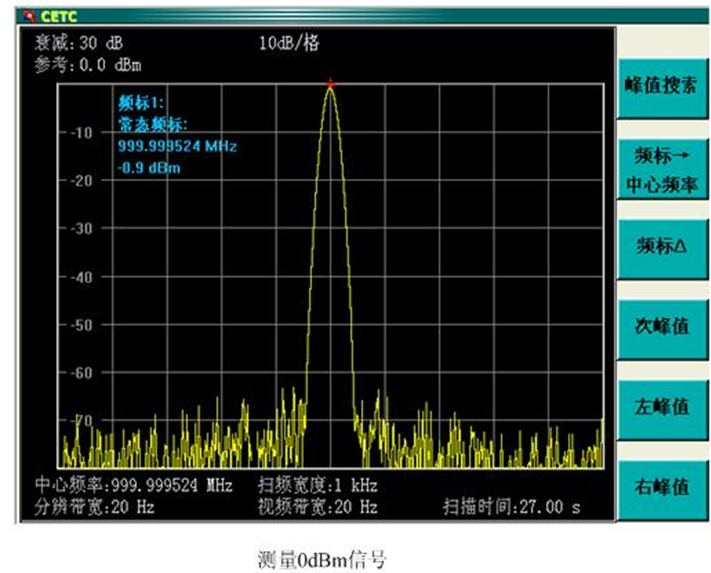

高質量的測量特性

 典型情況下顯示平均噪聲電平為-120dBm(分辨率帶寬為10Hz)，滿足微弱信號的可靠檢測，具有大動態范圍，可順利的完成大功率信號的測量任務。

內置多種數字調制格式分析

       內置BPSK、QPSK、OQPSK、8PSK、16QAM、32QAM、64QAM、MSK、2FSK數字調制格式分析模塊，碼元速率1kHz~1MHz，可滿足用戶移動通信終端或設備高質量測試，提供全面的解決手段。

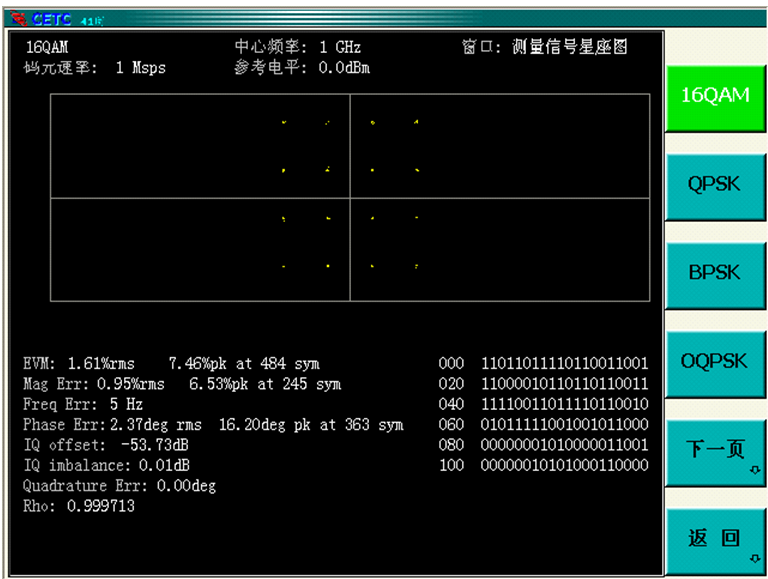

16QAM調制信號分析

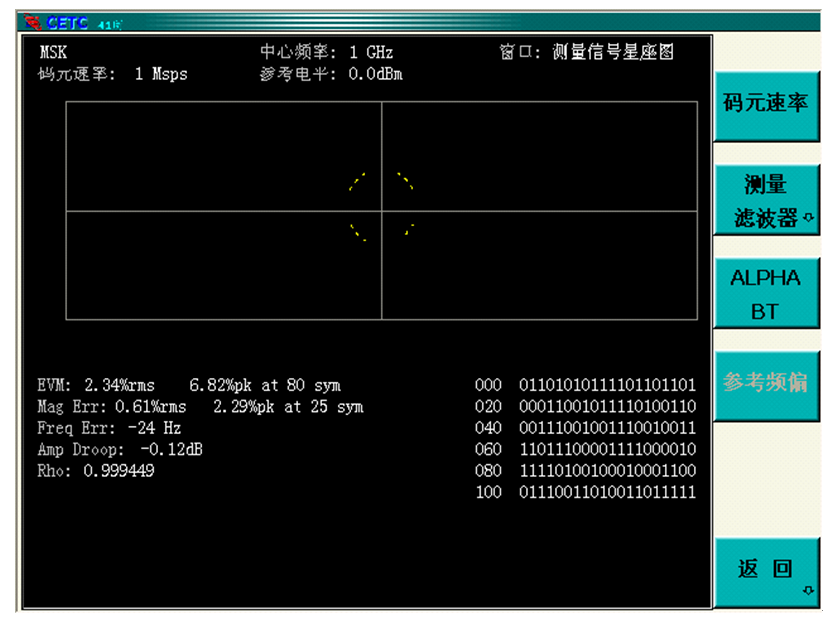

MSK調制信號分析

內置多種標準制式信號分析

       內置GSM和TD-SCDMA等標準制式信號分析模塊，具有射頻信號功率測試、頻譜發射模板測試、鄰道泄漏抑制比、信號質量等多域測試功能，可滿足用戶移動通信終端或設備的高質量測試，提供全面解決手段。

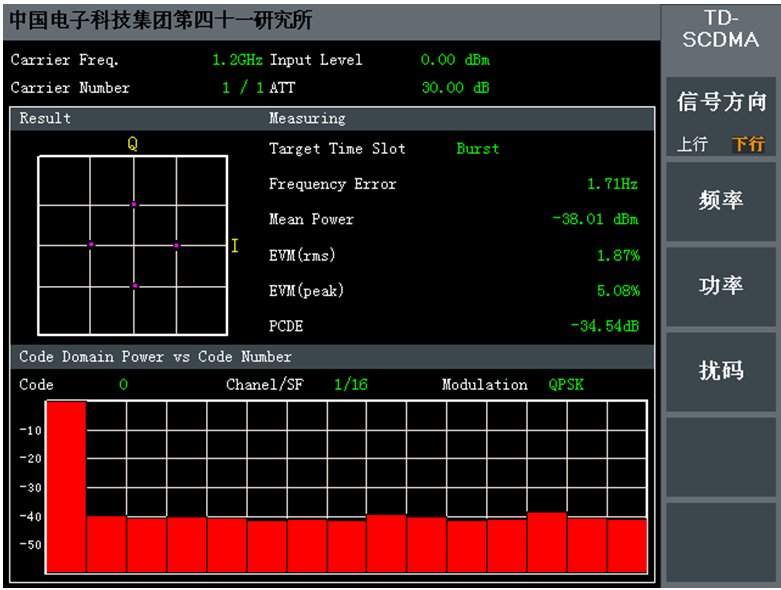

TD-SCDMA調制信號分析

TD-LTE調制信號分析

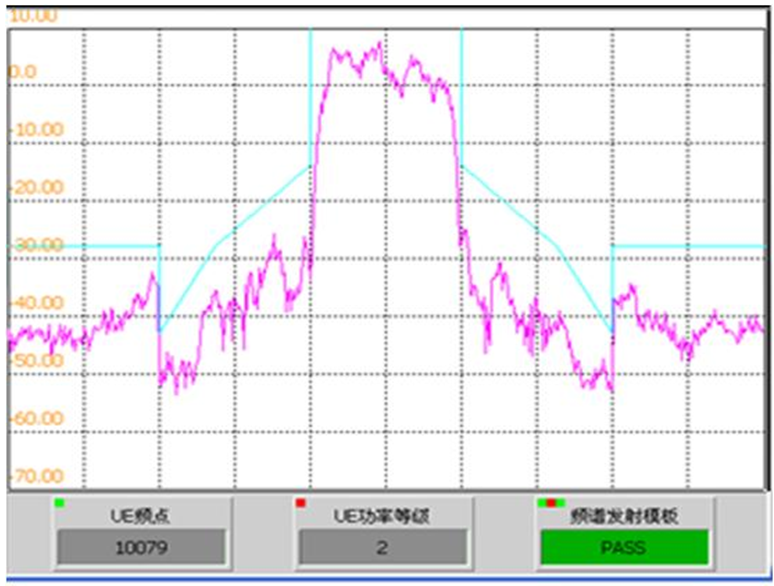

TD-SCDMA信號頻譜發射模板測試圖

掃描精度高，幅度測量精度高

       儀器在整個掃描范圍內采用連續鎖相合成技術，達到1Hz的高掃描精度。提高生產效率并減小測試容限。幅度修正系數由儀器自動校準功能完成，能維持高的測量精確度。

多重數字化掃描處理，測量速度快

       儀器采用全數字中頻技術實現10Hz到3MHz的分辨帶寬，能夠更好適應不同的測量任務，并可在快速的同時保證很高的頻率分辨率，捕捉瞬態干擾信號。

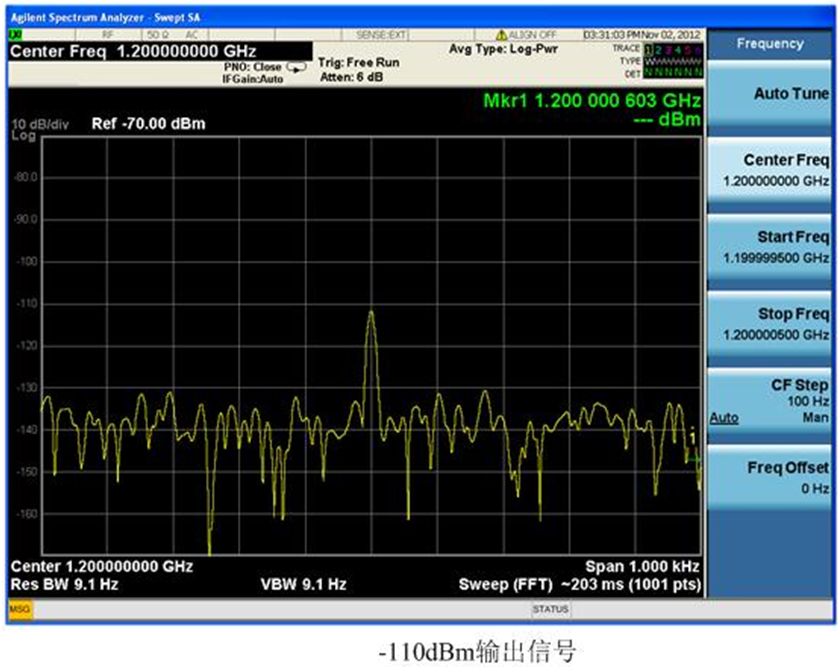

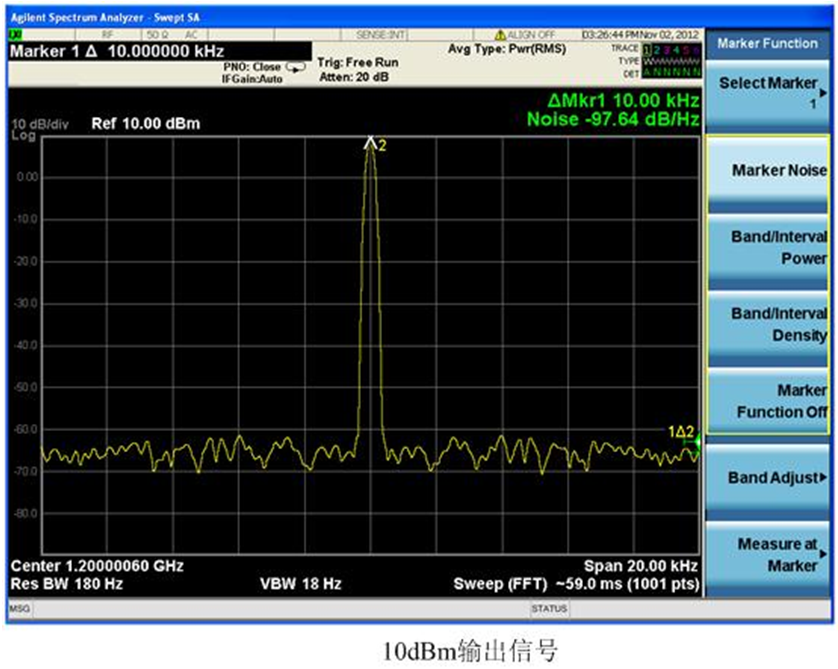

大動態范圍、高功率精度的射頻信號輸出

       5253A通信綜合測試儀通過內置程控步進衰減器，可滿足多數情況下通信信號的測試要求。

內置多種數字調制格式

內置BPSK、QPSK、OQPSK、8PSK、16QAM、32QAM、64QAM、MSK、2FSK數字調制格式，碼元速率1kHz~5MHz，為您進行高質量數字通信信號發生提供了全面的解決手段。
