KIKUSUI PCR-WE/WE2系列交流/直流穩定電源 概述

PCR-WE/WE2 系列是超小型高功率密度，高性能 PWM 變頻大容量交流 / 直流穩定電源。最大功率 1kVA，2kVA，3kVA， 6kVA，12kVA，18kVA，24kVA，30kVA，36kVA 全 15 機型。6U 尺寸具備 6kVA 的高功率密度??，單一機柜即可實現 36kVA。3kVA 以上的多種機型，可通過切換使用相同容量的單相 / 單相三線 /三相輸出功能（PCR-WE2 系列）。另外，亦有支持電力回收 ^*1 功能的機型（PCR-WE2R）。此外，還可并聯運行 ^*2 根據電纜大小可擴充到 144kVA。

*1 ：僅適用于型號名稱為“R”的三相 200V 輸入型號。??室?部回收
*2 ：并聯運行最多并聯 4 臺 6kVA 以上的型號，支持不同型號并聯運行，每相可達最大功率為 48kVA。

PCR-WE/WE2系列交流/直流穩定電源 特長

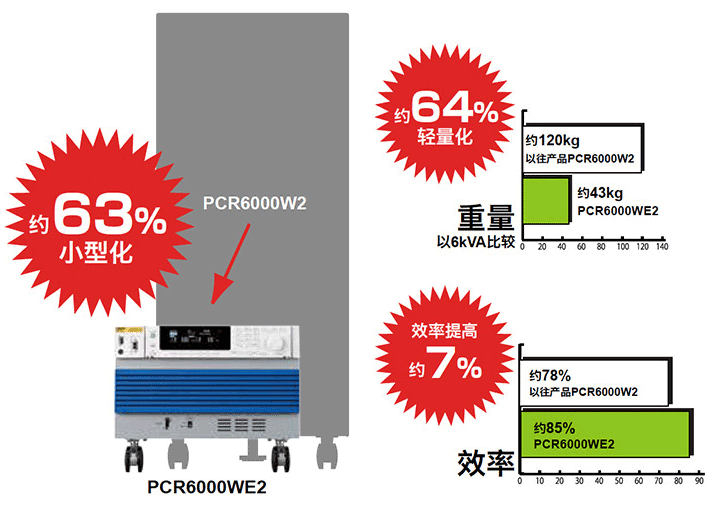

• 一目了然的緊湊型尺寸！

  與相同變頻方式的本公司以往產品比較，6kVA 型號實現了 60%以上的大幅小型化。而且功率也提高了約 13%，實現了約 85% 的高效率。

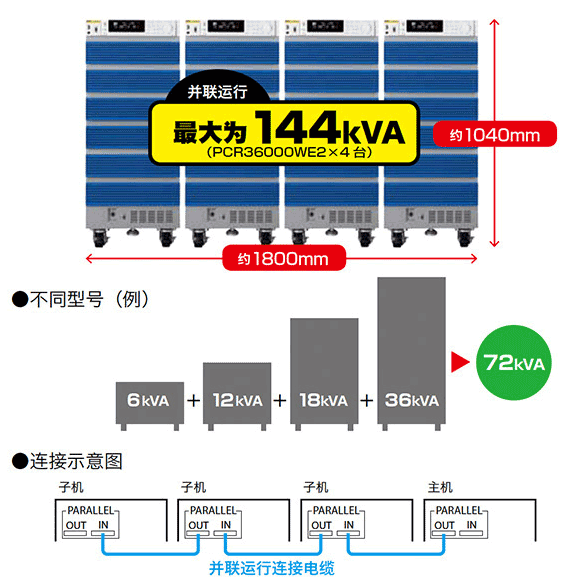

• “可以并聯運行”最大為 144kVA

  并聯運行可以用 1 個并聯運行電纜（選購件）連接。可以支持不同型號，可以靈活地實現“大容量”。
  ※僅限 6kVA 以上的型號且輸入電壓相同。

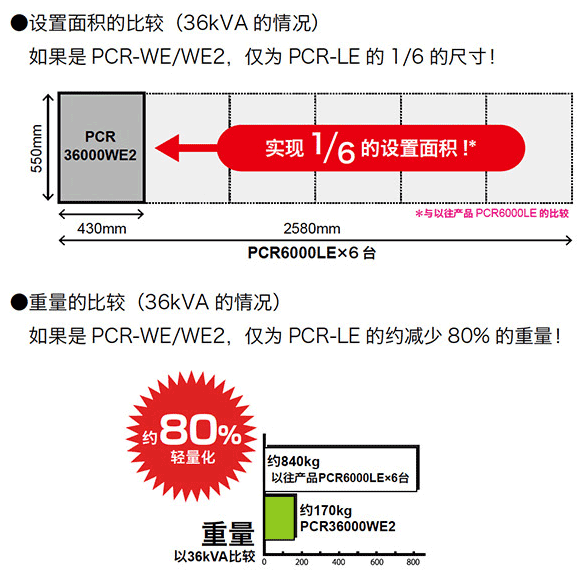

• 以單一機柜 36kVA 實現“超高功率密度”

  如果電源設置空間不足，大范圍提高空間系數的 PCR-WE/WE2 可以對節省空間做出很大的貢獻。越是大容量型號，節省空間的效果會越大。


• 低脈動噪聲
  用變頻方式實現了低脈動噪聲。脈動噪聲為“0.25Vrms”以下。（1kVA ～ 6kVA 型號）
  與線性放大器方式的本公司產品 PCR-LE/LE2 比較，實測值也幾乎相同。通常情況下，隨著大容量化脈動噪聲會逐漸變大，但是 PCR-WE/WE2 同時實現了大容量化和低脈動噪聲。

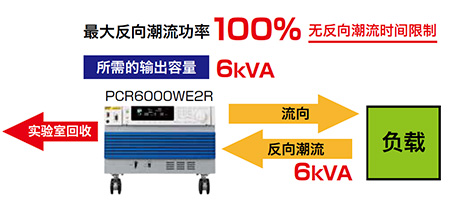

• 電力回收功能 ：100%，無時間限制
  PCR-WE2R 雖為變頻方式卻可以 100% 實現反向潮流。此外，不受反向潮流時間限制地實現最大反向潮流功率的 100%。（PCR-LE/LE2 時為 30%）
  ※僅限實驗室內部回收。僅限型號名稱末尾帶有“R”的三相 200V輸入型號。


• 最大輸出頻率：5kHz
  最大輸出頻率為 5kHz，支持防衛航空機搭載電子設備的試驗。航空機中搭載的小型電機等中有需要承受發動機中發生的劇烈變化 = 電壓變動的設備。為了重現這種劇烈的變化，需要可以輸出 2kHz 以上頻率的交流電源。最大輸出頻率 5kHz 的 PCR-WE/WE2 系列，即使對于需要高頻率的設備也可以輕松地實施試驗。此外，通過 6kVA/6U 尺寸的緊湊型設計，無需電源設置專用空間僅用 1 個支架就可以搭建自動試驗系統。

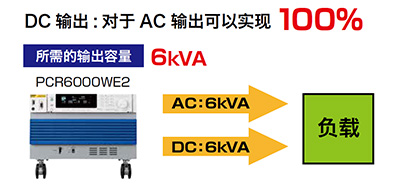

• “DC 輸出”額定功率的 100%
  PCR-WE/WE2 對于 AC 額定輸出也可以輸出 100%DC。

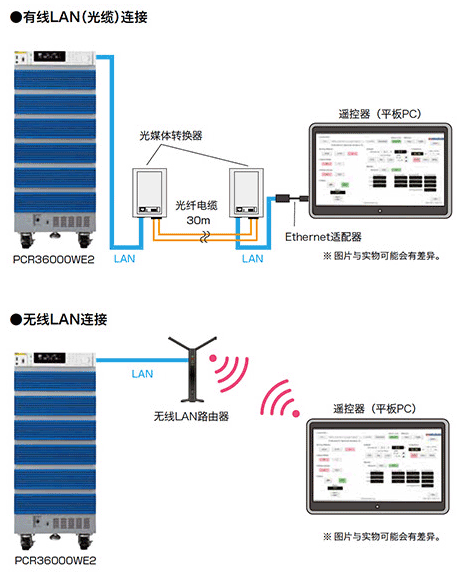

• 通信 I/F LAN，USB，RS232C 標準搭載

  PCR-WE/WE2 中標準搭載了數據接口 ：LAN，USB，RS232C。（GPIB 為選購件）尤其 LAN 可支持 LXI，可以實現通過電腦，智能手機，平板電腦等的 Web 瀏覽器進行監控。比如，也可以輕松地實現其他建筑物中的 PCR-WE/WE2 的遠程控制，管理。對于電波暗室 / 屏蔽室中使用的交流穩定電源，用 LAN（LXI）應對長距離遙控器也是很重要的因素。

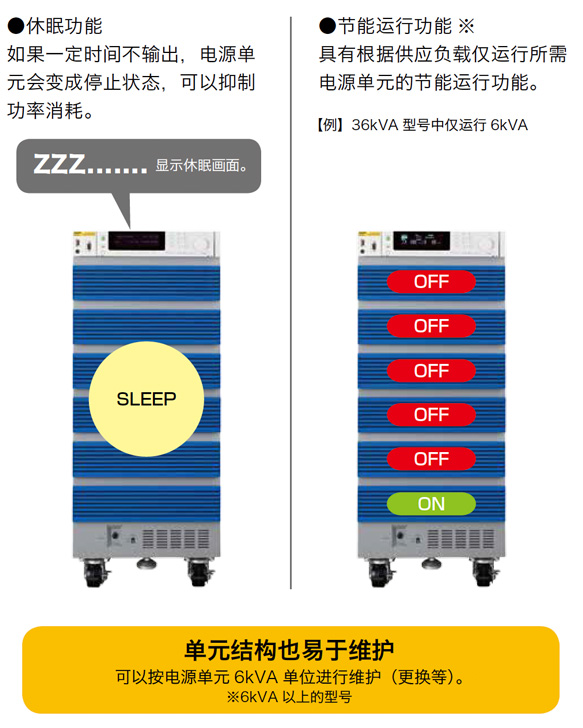

• 省電功能（省電運行）※6kVA 以上的型號

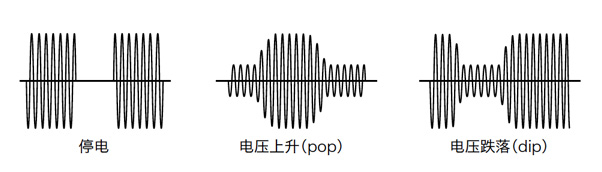

• 電源線異常模擬
  可以將 PCR-WE/WE2 的輸出用停電、電壓降低（下降），電壓升高（上升）進行電源線異常模擬。可以用于開關電源以及電子設備等試驗。


KIKUSUI PCR-WE/WE2系列交流/直流穩定電源 概述

>

KIKUSUI PCR-WE/WE2系列交流/直流穩定電源 選購件 (關聯產品)

AC5.5-1P3M-M6C-3S -NEW-
輸入電源線
單芯, 3 根 3 m 5.5 mm² M6(用于PCR1000WE(單相 2 線), PCR2000WE(單相 2 線))

AC14-1P3M-M6C-3S -NEW-
輸入電源線
單芯, 3 根 3 m 14 mm² M6(用于PCR3000WE2(單相 2 線))

AC5.5-1P3M-M5C-4S -NEW-
輸入電源線
單芯, 4 根 3 m 5.5 mm² M5(用于PCR6000WE2R(三相 3 線))

AC5.5-1P3M-M5C-5S
輸入電源線
單芯, 5 根 3 m 5.5 mm² M5 (用于PCR6000LE(三相 3 線), PCR6000LE2(三相 3 線), 9000LE, 9000LE2, PCR6000WE2(三相 4 線), PCR12000WE2(三相 4 線))

AC14-1P3M-M5C-4S
輸入電源線
單芯, 4 根 3 m 14 mm² M5 (用于PCR6000LE(三相3線), 6000LE2(三相3線), 9000LE, 9000LE2, PCR12000WE2R(三相 3 線))

AC22-1P3M-M8C-4S -NEW-
輸入電源線
單芯, 4 根 3 m 22 mm² M8(用于PCR18000WE2R(三相 3 線))

AC8-1P3M-M5C-5S -NEW-
輸入電源線
單芯, 5 根 3 m 8 mm² M5(用于PCR18000WE2(三相 4 線))

AC38-1P3M-M8C-4S -NEW-
輸入電源線
單芯, 4 根 3 m 38 mm² M8(用于PCR24000WE2R(三相 3 線))

AC14-1P3M-M5C-5S -NEW-
輸入電源線
單芯, 5 根 3 m 14 mm² M5(用于PCR24000WE2(三相 4 線))

AC60-1P3M-M8C-4S -NEW-
輸入電源線
單芯, 4 根 3 m 60 mm² M8(用于PCR30000WE2R(三相 3 線), PCR36000WE2R(三相 3 線))

AC22-1P3M-M5C-5S -NEW-
輸入電源線
單芯, 5 根 3 m 22 mm² M5(用于PCR30000WE2(三相 4 線), PCR36000WE2(三相 4 線))

PC01-PCR-WE -NEW-
并聯運行電纜
PCR-WE/WE2系列用并聯運行電纜、長：1m
