CANScope總線綜合分析儀是一款綜合性的CAN總線開發與測試的專業工具，集海量存儲示波器、網絡分析儀、誤碼率分析儀、協議分析儀及可靠性測試工具于一身，并把各種儀器有機的整合和關聯；重新定義CAN總線的開發測試方法，可對CAN網絡通信正確性、可靠性、合理性進行多角度全方位的評估；幫助用戶快速定位故障節點，解決CAN總線應用的各種問題，是CAN總線開發測試的終極工具。

CANScope總線綜合分析儀系列

應用CANScope總線綜合分析儀強大的分析軟件，配合《CAN總線故障診斷與解決(專家版）》的“十步法排查CAN總線故障”指導，用戶可以輕松準確地排查和預防95%以上的CAN總線問題，同時用戶可以獲得致遠電子CAN總線專家的悉心指導和上門服務，解決全部的CAN總線問題。

CAN-bus總線故障排查與解決的利器

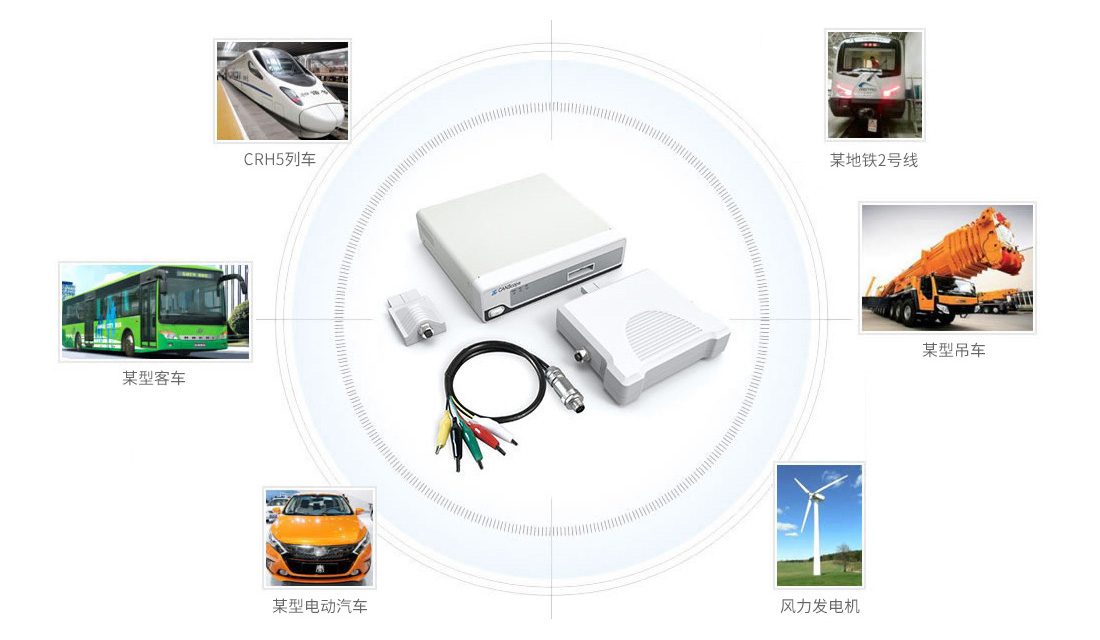

目前已經成功為高速鐵路、地鐵、醫療、工程機械、汽車電子、樓宇安防、電梯控制、煤礦安全等場合排除各種故障。

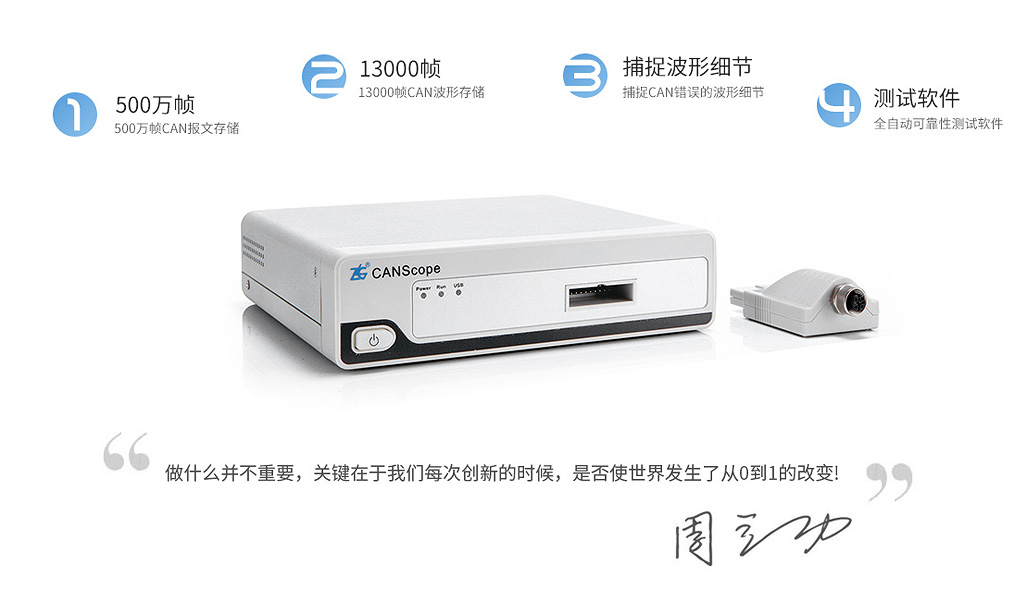

CAN-bus數模綜合分析工具——CANScope分析儀系列

強大的分析軟件

可以對波形進行眼圖分析、FFT分析、信號質量分析等

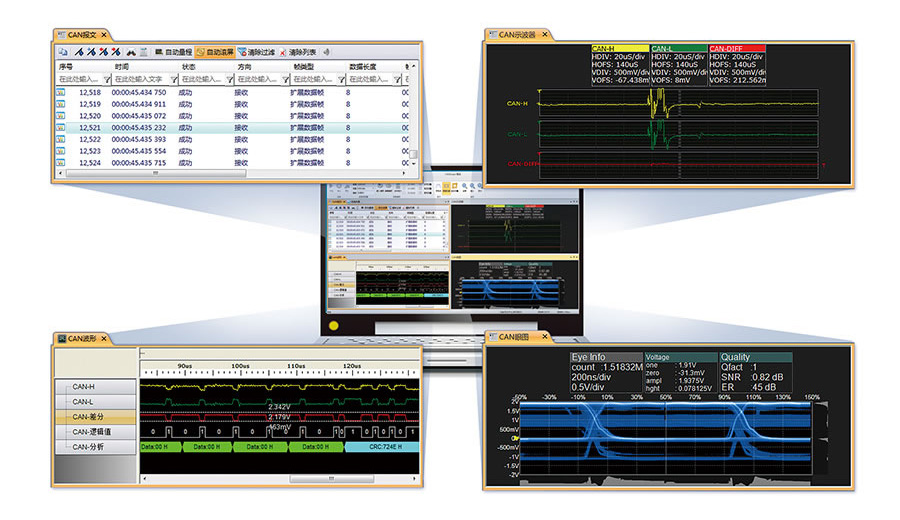

數據波形同步接收+對應查看

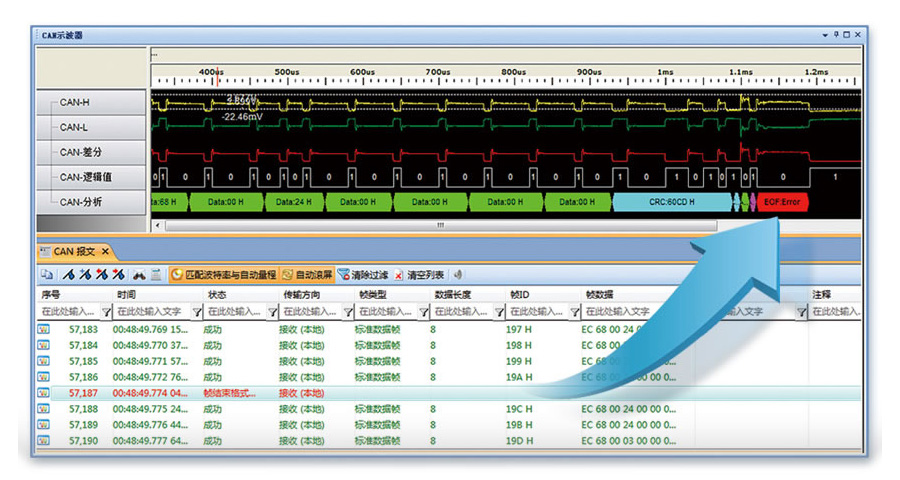

獨特的數據波形同步接收+對應查看方式，輕松找到故障原因

示波器界面

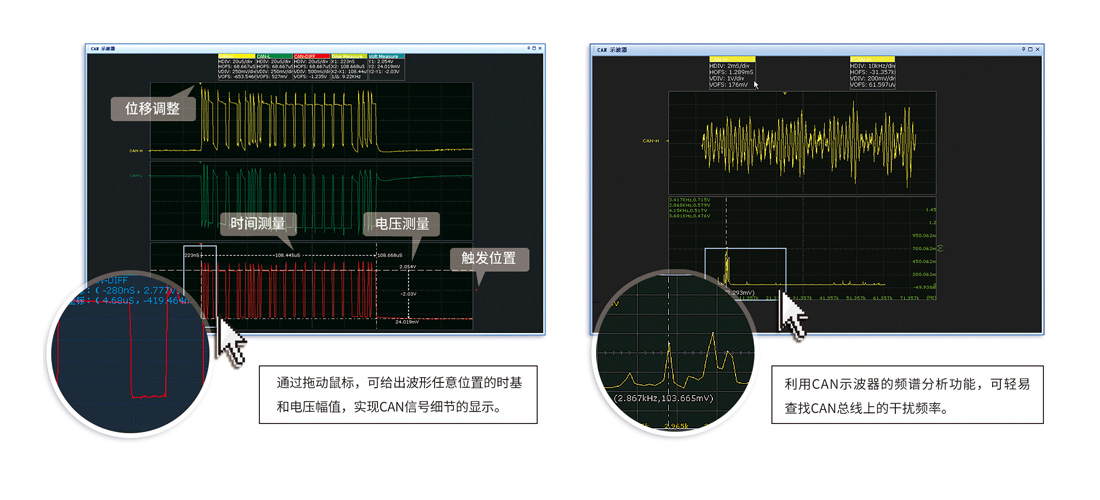

CANScope 集成100MHZ 實時示波器，開機后即可自動進行匹配波特率。可以對CANH，CANL，CAN 差分進行分別測量。獲得位寬、 幅值、過沖、共模電壓等等常規信息。另外還能對波形進行實時傅里葉變換（FFT），將不同頻率的信號分離出來，從而實現發現干擾源的目的。

集成豐富的軟件插件

全自動CAN可靠性評測軟件

基于汽車電子、軌道交通、船舶電子等行業的要求，集成信號測試、故障定位、壓力可靠性測試，一站式解決CAN 的所有問題。

配套詳盡的故障排查與節點標定資料

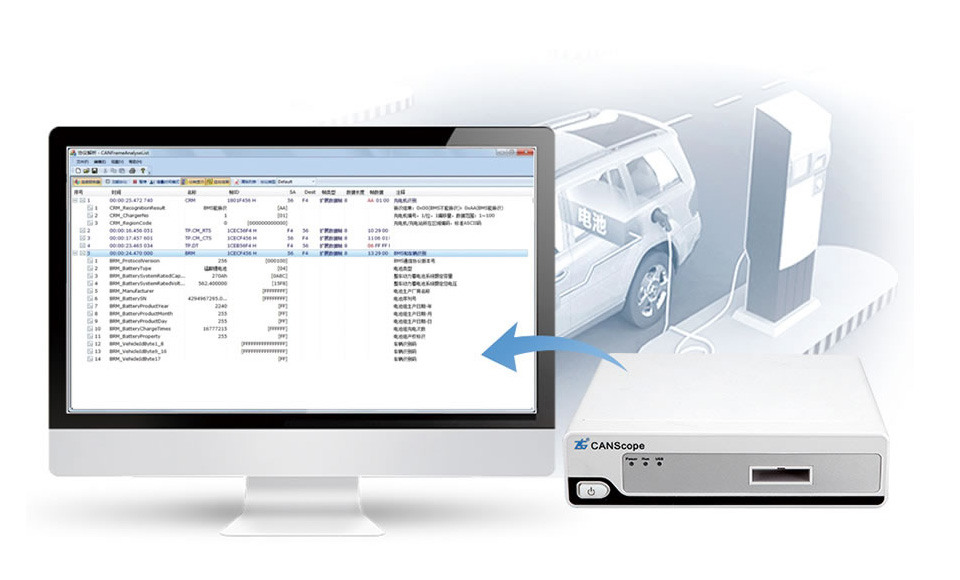

支持車載DBC解碼、CANopen、J1939協議、國網充電樁與BMS協議分析

信號質量綜合分析軟件

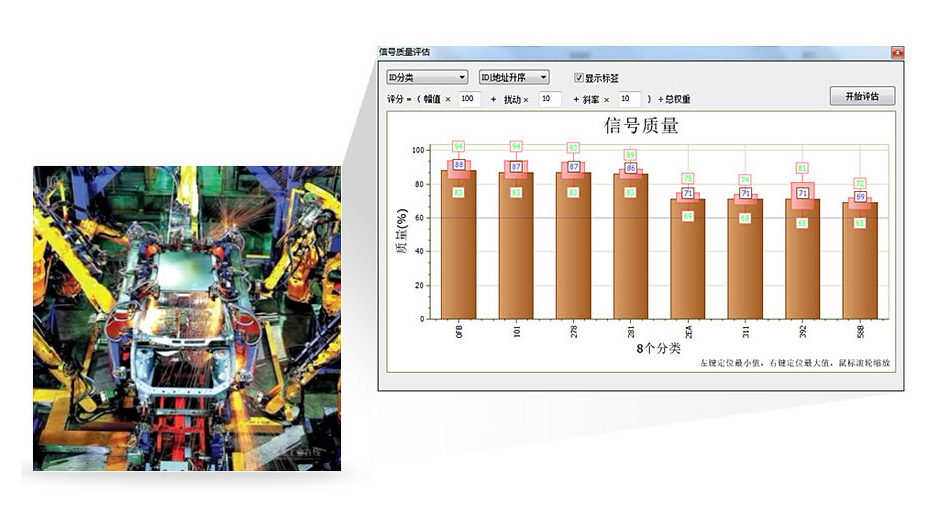

是我們給上海通用汽車做的節點信號質量測試軟件，也可以通過分析每個焊接機器人CAN節點發出的波形，自動對其的最小電壓幅值、最大電壓幅值、信號幅值、波形上升沿時間、波形下降沿時間、信號時間進行綜合“評分”，然后通過柱狀圖來直觀顯示出每個CAN幀ID的信號質量。便于出廠和日常維護檢修。[ 了解詳細過程 ]

符合CAN 2.0B規范，兼容CAN 2.0A，符合ISO 11898-1/2

CAN協議完全符合CAN 2.0B規范，兼容CAN 2.0A，符合ISO 11898-1/2。
用戶可以通過選配容錯CAN（低速CAN）或者單線CAN適配頭，支持ISO11898-3標準。

特性	高速CAN	容錯CAN
數據鏈路層標準	ISO11898-1	ISO11898-1
物理層標準	ISO11898-2	ISO11898-3
總線數目	2（雙絞線）	2（雙絞線）
總線最大速率	1 Mbps	125kbps
總線通信信號
總線拓?fù)浣Y(jié)構
總線特征	低成本的現場總線 極高的總線利用率 可靠的錯誤處理和檢錯機制 節點錯誤不影響整個網絡通訊 多主結構依據優先權進行總線訪問 通訊截止支持雙絞線、同軸電纜或光纖	更安全的現場總線 節約總線驅動力，降低功耗 引下線的長度不再受限制 一對導線上的對稱信號傳輸 可以檢測和處理各種短路和中斷 可以在一條導線上進行非對稱數據傳輸
汽車應用	發動機管理、主體總線、車體電子、乘員舒適系統	車體電子、車門與車頂節點、乘員舒適系統、座位節點

現場故障排查(一)

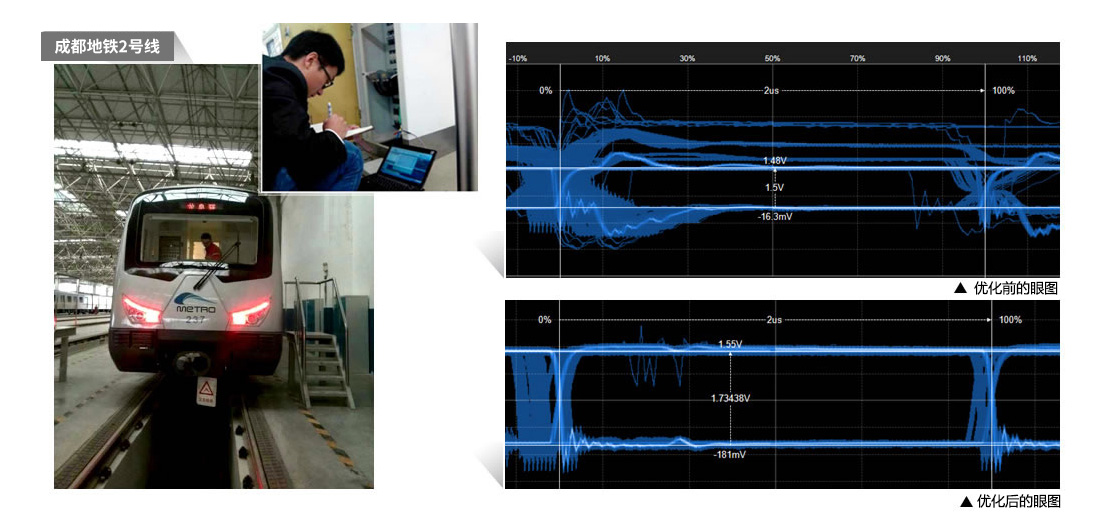

成都地鐵2號線CAN通訊質量?jī)?yōu)化

[ 了解詳細過程 ]

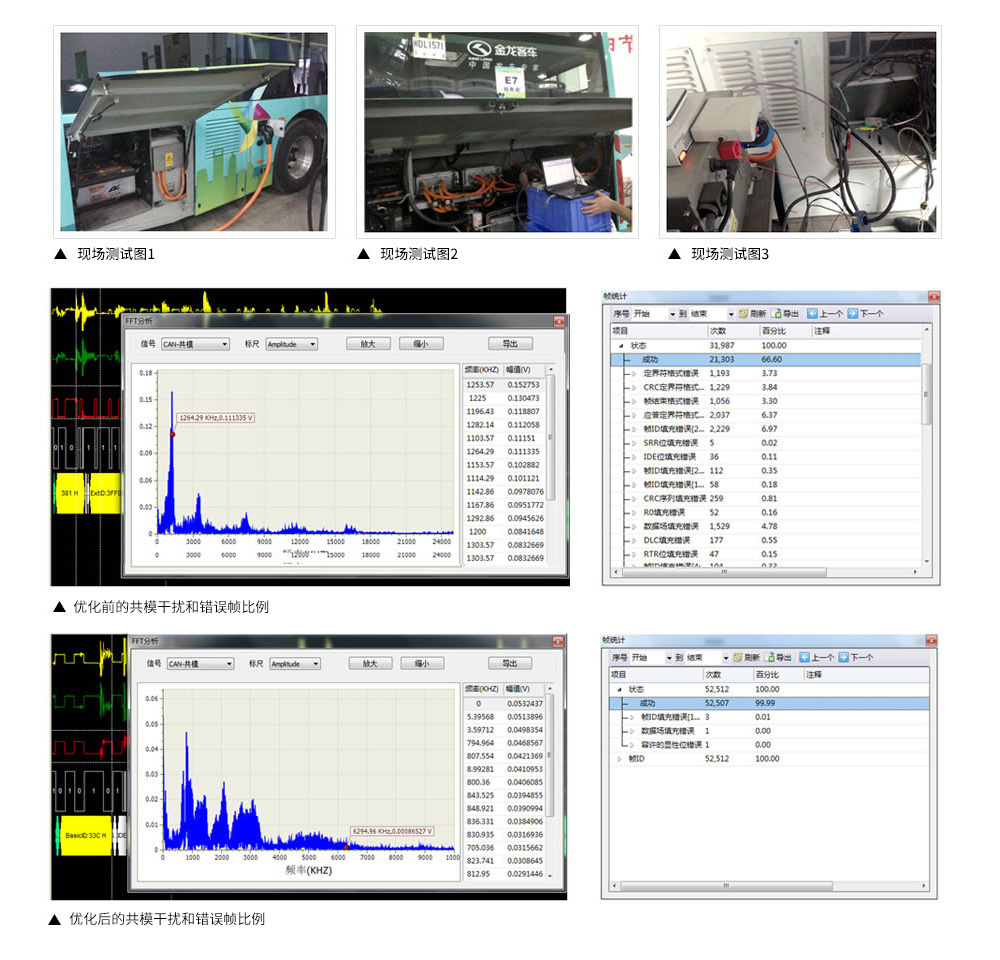

現場故障排查(二)

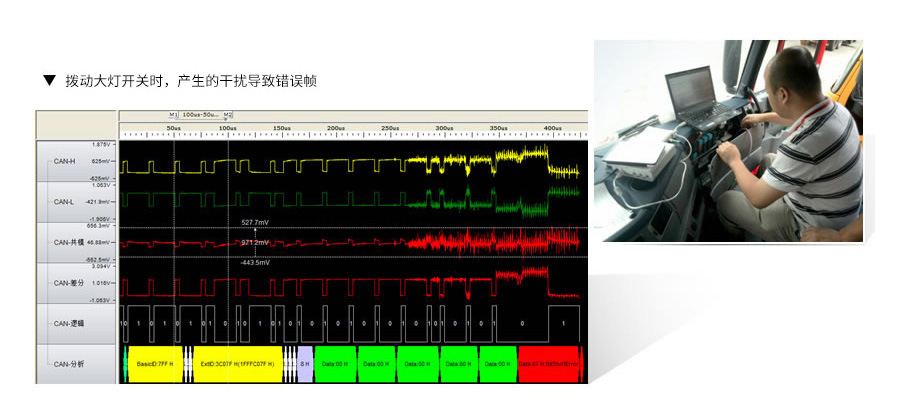

新能源客車干擾故障排查與整改

[ 了解詳細過程 ]

現場故障排查(三)

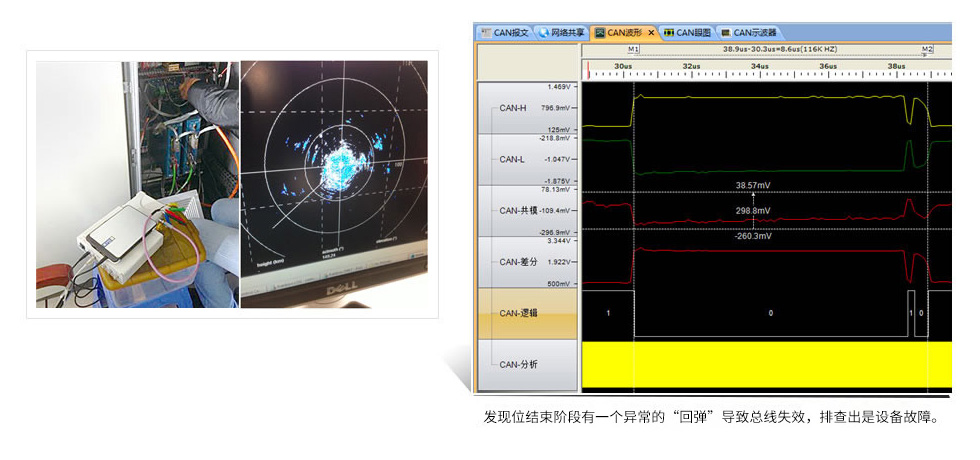

某機場氣象雷達故障排查

現場故障排查(四)

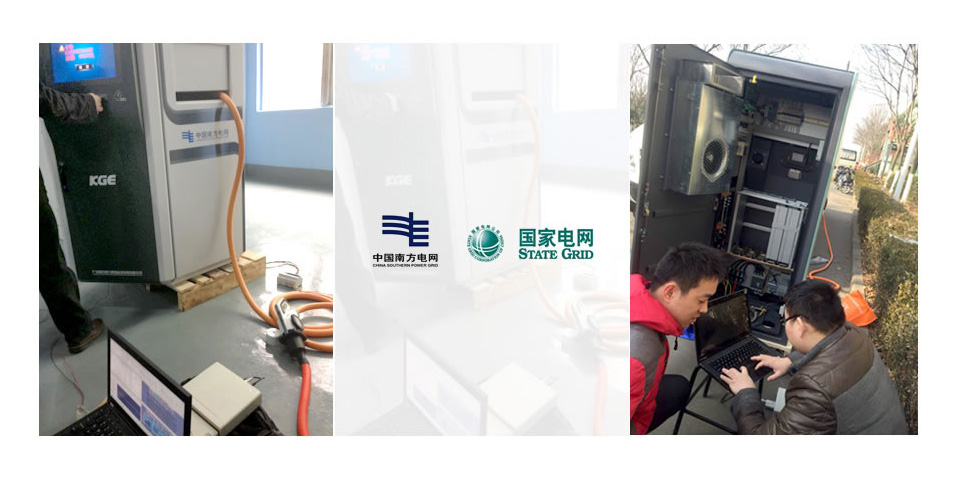

某電網公司充電樁故障排查

現場故障排查(五)
某機器人研究所CAN通訊測試

現場故障排查(六)
某重型卡車CAN通訊“體檢”
