隨著汽車電子、軌道交通等行業的快速發展，CAN FD因其突出的實時性和可靠性被廣泛應用。越來越多的用戶需要對現場的CAN FD進行有效數據分析，通過ZPS-CANFD總線分析儀，可以實時有效分析CAN FD數據，有助于事后進行故障分析，繼而解決CAN FD總線存在的問題，從而有效提升整車網絡可靠性。

ZPS-CANFD是致遠電子總線分析儀第二代CAN總線開發輔助工具，是適用于CANFD、CAN、LIN總線的測量及測試儀器，支持總線數據的發送和接收，高層協議解析及診斷，能對CANFD、CAN總線物理層電氣信號實時采集和記錄，并附帶有高速模擬通道、通用數字IO及模擬IO，通過提供的硬件接口及軟件功能，用戶能夠便捷地構建總線信號測量與分析、節點功能仿真及測試、網絡可靠性診斷及評估的自動化系統。

十年一劍，以科技保障總線安全！

ZPS-CANFD完美匹合汽車電子平臺開發，專注于智能網聯汽車CANFD、CAN、LIN總線的測量及測試，可高效完成總線多層次的對比分析， 從物理層模擬信號、數字邏輯信號、數據鏈路層、協議層、應用層剖析對比展示。

CANFD總線故障排查利器

ZPS-CANFD是ZLG致遠電子開發的第二代CAN總線開發輔助工具，是適用于CANFD、CAN、LIN總線的測量及測試儀器， 可為新能源汽車、軌道交通、醫療電子、汽車電子、樓宇安防、電梯控制等場合排除各種CAN/CANFD故障。

支持超大容量報文波形同步觀測

高速模擬通道，即示波器通道，可作為示波器進行信號采集，從而對采集到波形數據進行分析。高速模擬通道有兩個， 分別是DSO1、DSO2，可將采集到的報文數據和波形同步分析。

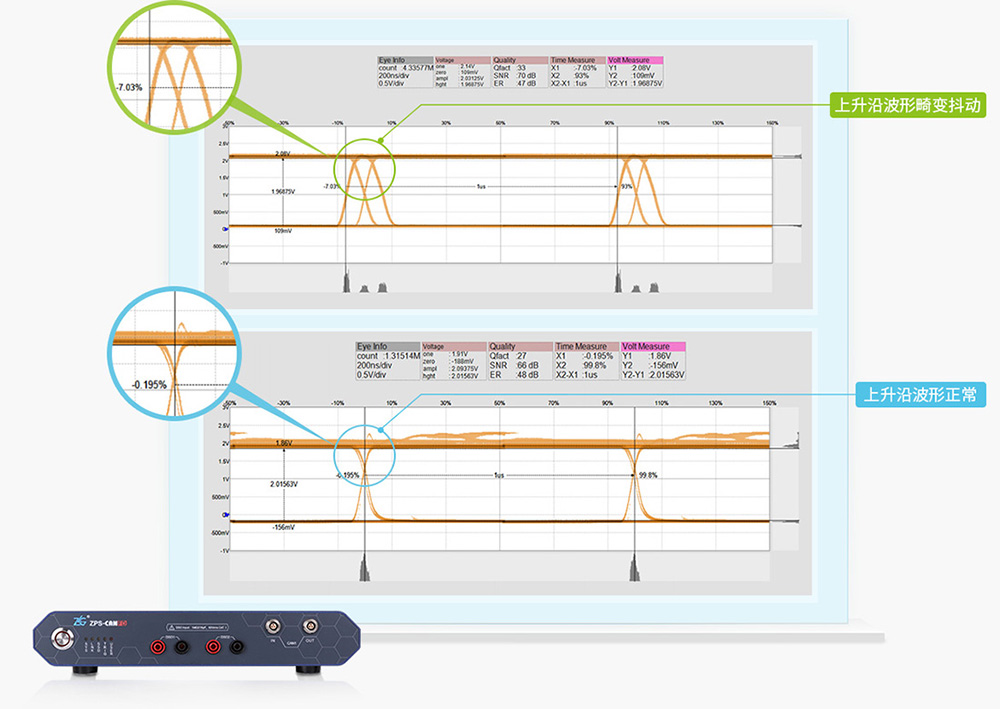

強大的軟件眼圖，清晰查找信號畸變

基于總線信號特征深度定制的軟件眼圖，可直接觀測信號畸變程度，評估CANFD總線幅值情況，進一步判斷總線傳輸是否符合標準和存在風險。

支持信號質量分析，多維度評估節點信號特征

ZPS-CAN FD總線分析儀從幅值、擾動和斜率等多種維度參數進行CANFD總線信號質量分析評估， 可直觀查看總線信號質量情況，規避信號傳輸失敗風險。

總線故障模擬，快速定位故障

ZPS-CAN FD分析儀支持一鍵設置設備屬性，可實現波特率、采樣點、終端電阻的實時調節，ZPS-CANFD提供總線電阻/電容負載/斷短路/ 線纜錯誤連接的調整，模擬應用環境總線受負載變化及連接異常影響下的通信情況。

支持WiFi通訊，靈活適應各種場景

新一代CANFD總線分析測試平臺支持WiFi通訊，用戶可直接通過WiFi連接設備進行測試，排除外部干擾，讓測試更精確更便捷。

幀數據按位干擾，可有效驗證CANFD節點魯棒性

ZPS-CANFD分析儀支持CANFD幀數據按位干擾能力，能最大限度模擬總線擾動情況，提供控制器層面上的一致性測試能力。

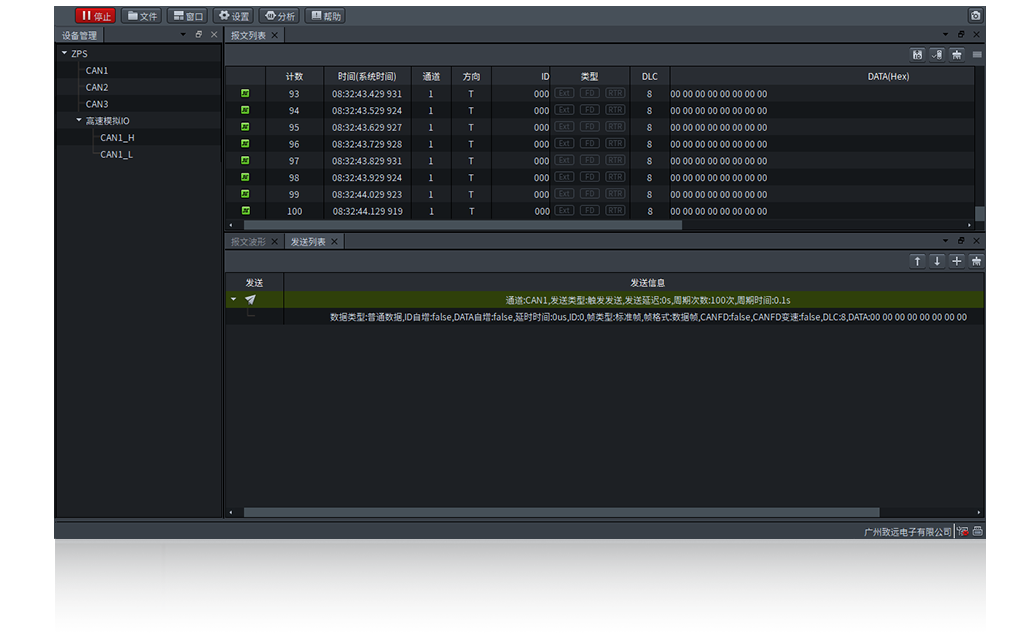

支持自定義發送，極大縮短測試周期

支持立即、周期和條件發送功能，可便捷地構建總線通信測試任務

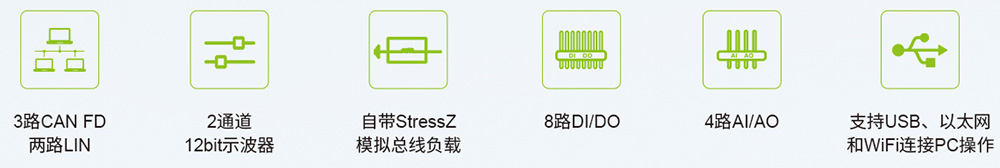

外設豐富，覆蓋全面

通用數字及模擬IO等其他外設，在系統同步/觸發采集下的數據能用于對目標系統的時序分析和運行狀態監控，這些外設端口也可以作為二次開發用于設備的功能模擬和測試輔助。

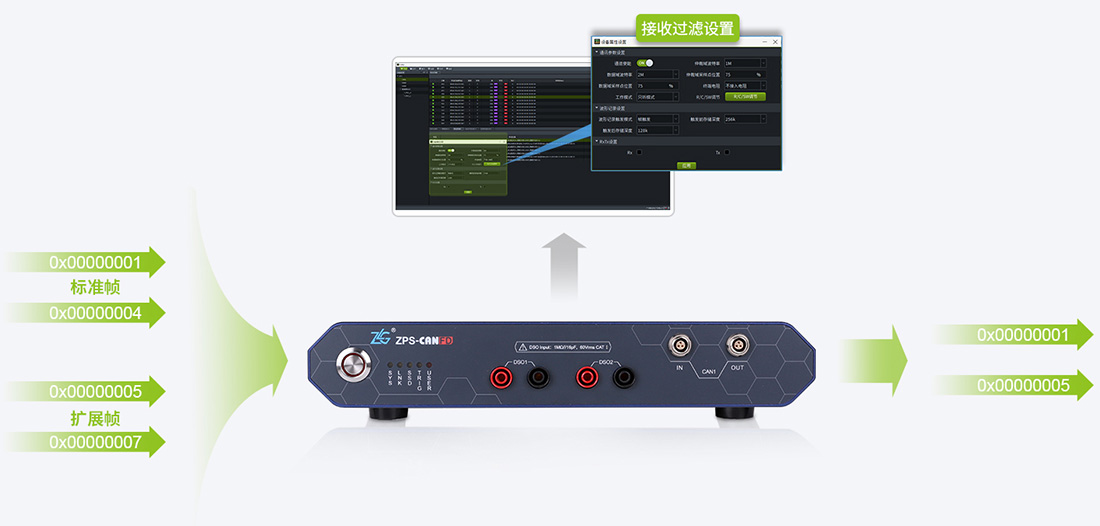

多層次接收過濾，有效減輕總線負載

新一代CANFD總線分析測試平臺可進行多層次的接收過濾設置，清晰條理地自定義展示通信數據，讓調試和分析更加輕松高效。

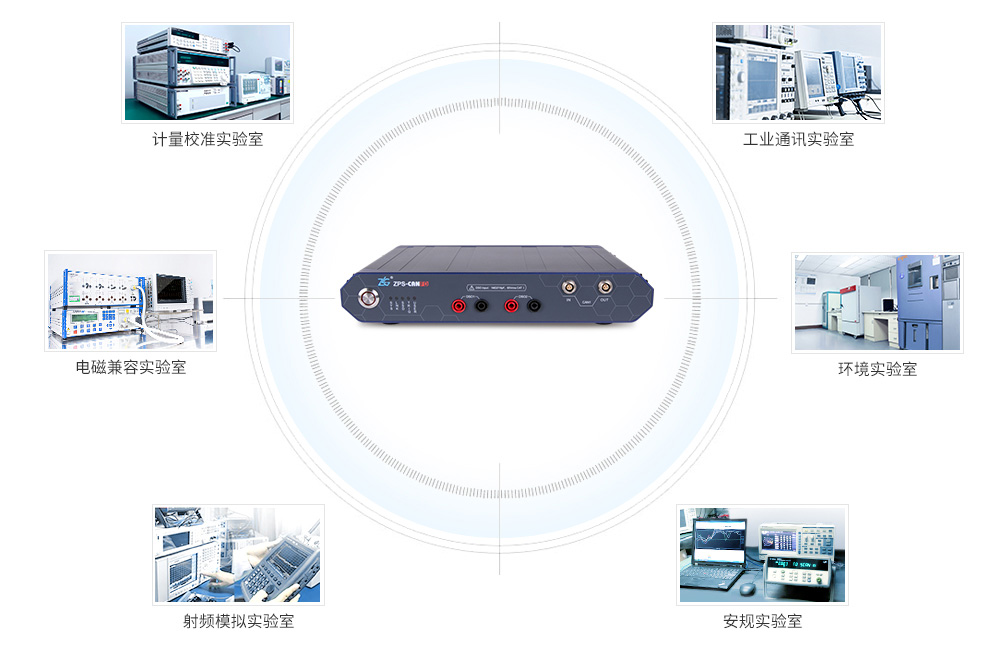

嚴格測試，穩定可靠

ZPS-CAN FD通過六大科研實驗室嚴格的實踐驗證，保證在多種惡劣環境下仍然穩定可靠。
