這些探頭已針對電源完整性測量進行了優化，結合了低噪聲成分、高達 60 V 的直流偏移、高帶寬、低負載和多種連接選項。

更多數據，更快的信號

Previous

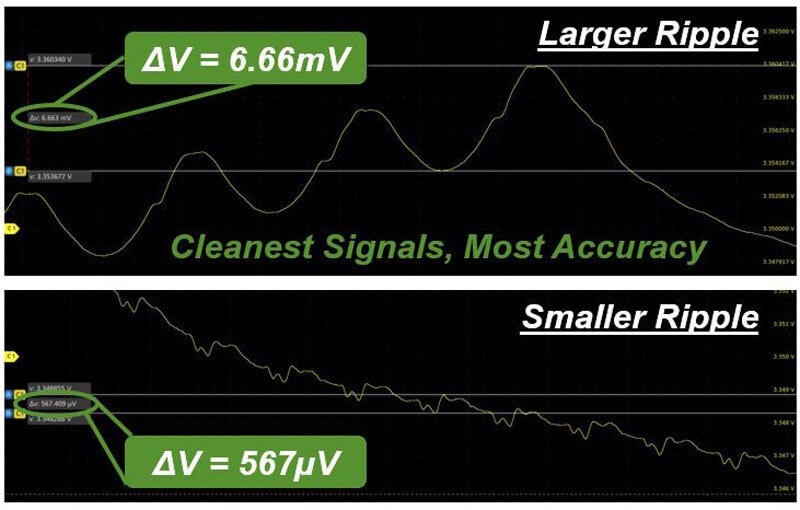

以上是使用電源滑軌探頭在 3.3V 滑軌上進行的紋波測量。使用 20MHz 帶寬限制和 6 系列示波器，您可以看到來自電源紋波探頭的干凈、最準確的信號。

以上是使用無源探頭在 3.3V 電源軌上進行的紋波測量。所示信號是使用無源探頭時將會看到的較為典型的測量。

Next

• 1

• 2

新型電源紋波探頭可涵蓋高達 4 GHz 的電源軌瞬態事件，并提供 ±60V 的偏置電壓范圍，以測量從插頭到集成電路引腳的電源。它還提供 ±1V 的寬動態范圍，可以讓您在較高的電壓軌上查看線路上的頂降情況，或者查看負載或瞬態事件消耗大量電流的時間。利用這個強大的組合再配合使用正確的示波器，您不必?fù)?dān)心所看到的噪聲是否來自測試設備，也不必?fù)?dān)心是否會在系統中看到以前從未見過的干擾源。

克服連接挑戰

Previous

Next

• 1

• 2

• 3

電力工程師面臨的挑戰是如何通過更小、更緊湊的設計獲得更高的能效。對汽車、工業和消費者市場的工程師來說尤其如此，其中典型的驗證需要探測至少 1 個或多個電源軌以及其他信號。由于間距緊湊、信號受到干擾和幾何組件尺寸較小，這對連接產生了新的限制。

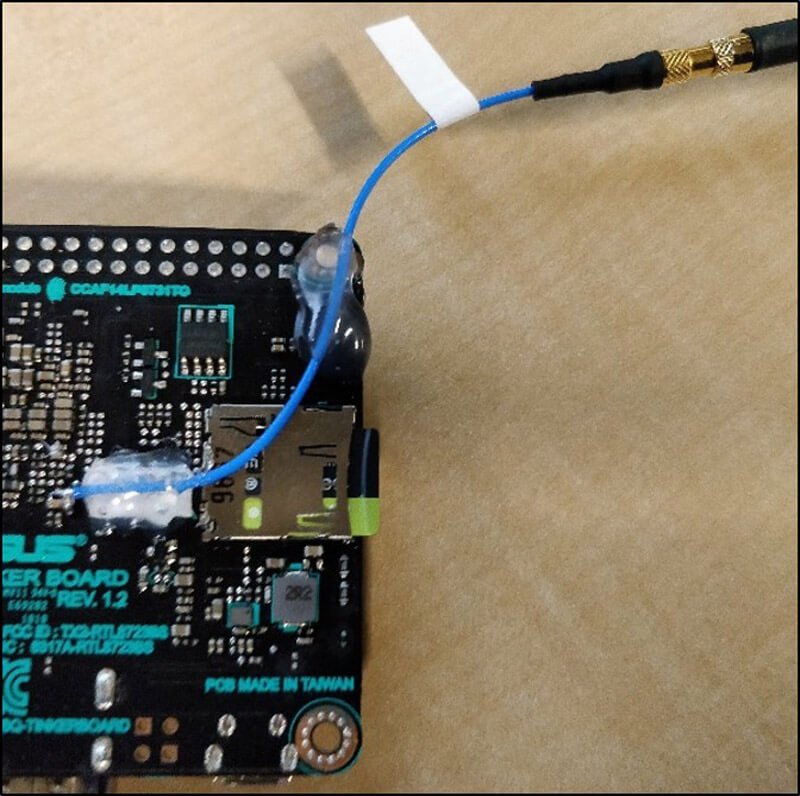

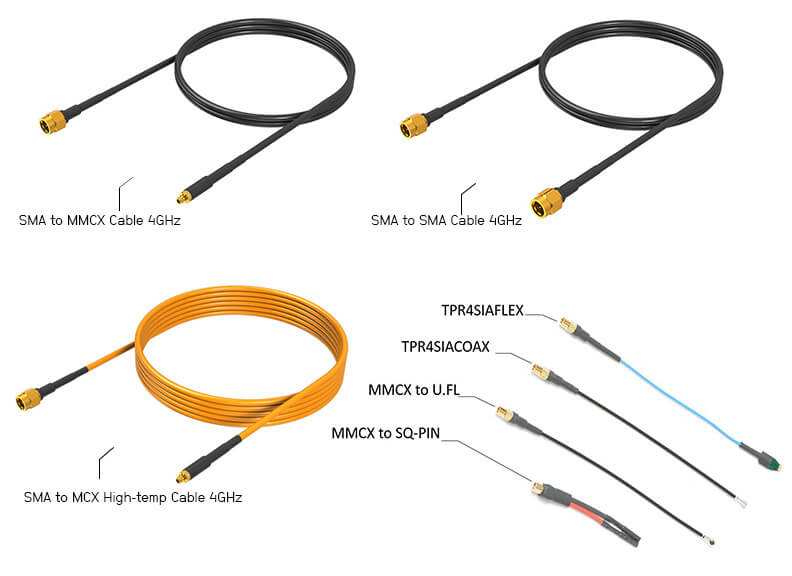

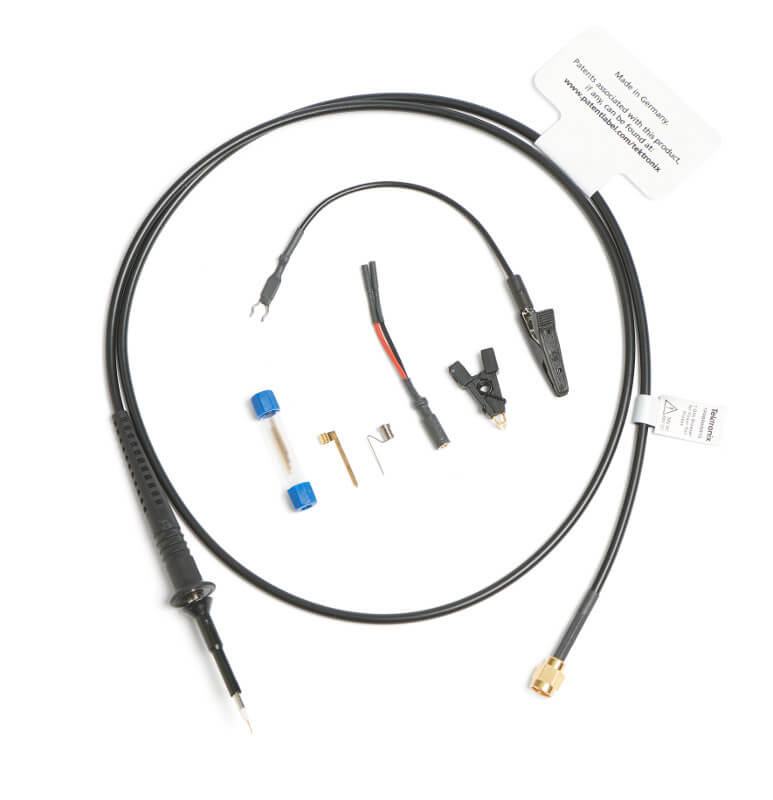

電源紋波探頭附帶模塊化的靈活連接選項，可滿足大多數需求。現在，在已連接電源軌的表面貼裝組件上焊接時，可以使用 MMCX 鎖扣連接，使測試設置變得輕而易舉。

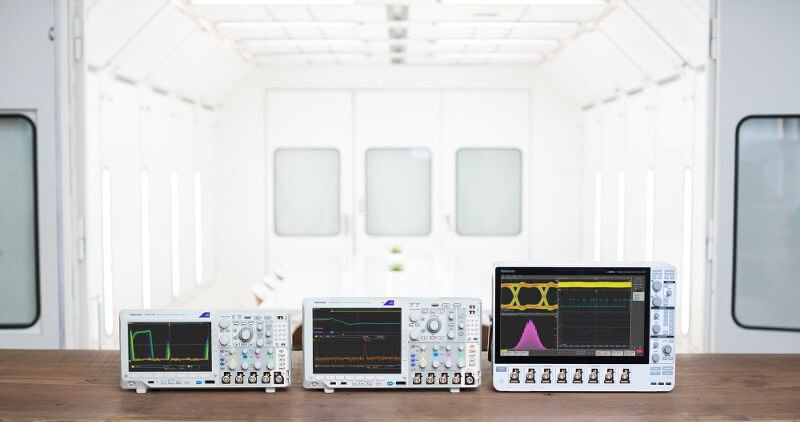

適合電源滑軌測量的合格、優選和理想示波器

無論是什么行業，電源完整性要求都越來越嚴格，單一設計中的電源軌數量也在不斷增加。根據您的帶寬需求，泰克擁有非常適合與電源紋波探頭配合使用的一整套示波器。

對于致力于實現微處理器、存儲器組件、FPGA、存儲設備和圖像傳感器等快速設備的電源完整性且需要在 2 至 4 GHz 范圍內的紋波測量中獲得最高精度的工程師而言，可以使用帶寬高達 8GHz 的 6 系列 MSO 示波器。如果不需要過高帶寬，但需要對不斷增加的直流電源進行精確的紋波測時，您可以使用最多 8 個通道的 5 系列 MSO 示波器。在工作臺上進行 1GHz 以下的傳統紋波測量時，MDO3000 和 MDO400C 不失為明智的選擇。
